Płyta pośrednia sprzęgła SACHS RCS 140 003019000224
Płyta pośrednia (floater) do wielotarczowych sprzęgieł motorsportowych SACHS RCS 140

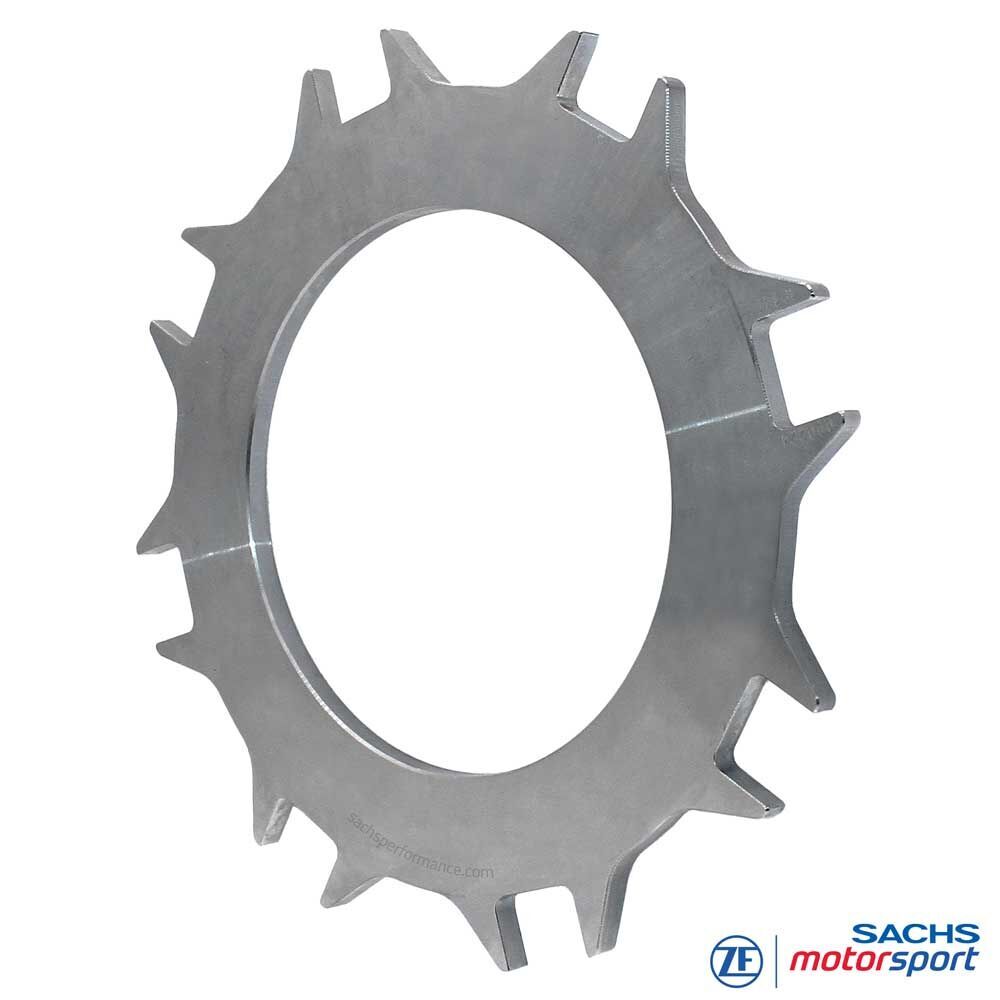

Płyta pośrednia SACHS RCS 140 003019000224 firmy ZF Motorsport pracuje jako stalowy floater między spiekanymi tarczami ciernymi wielotarczowego sprzęgła 140 mm. Tworzy dodatkowe powierzchnie tarcia, przez które przenoszony jest moment silnika, a siły są przekazywane poprzez zewnętrzne uszka do obudowy sprzęgła RCS. Dzięki temu praca tarcia rozkłada się na kilka poziomów, a RCS 140 może bezpiecznie przenosić duże momenty przy zwartej wysokości zabudowy.
Wykonana z wysokowytrzymałej stali z precyzyjnie obrobionymi powierzchniami ciernymi, płyta jest dopasowana do geometrii sprzęgła wyścigowego SACHS RCS 140. W połączeniu z odpowiednią tarczą dociskową i zatwierdzonymi tarczami spiekanymi tworzy sztywny, termicznie odporny pakiet cierny o przewidywalnym zachowaniu na torze.
Podczas przeglądu, dzięki modułowej konstrukcji RCS, możliwa jest celowana wymiana płyty. Zaleca się wspólną kontrolę płyt pośrednich i ciernych oraz ich wymianę po przekroczeniu dopuszczalnych tolerancji bicia/zużycia, aby długotrwale zachować pojemność momentu, odczucie pedału i precyzję zmiany biegów sprzęgła SACHS RCS 140.
Zalety w skrócie:
Dodatkowe powierzchnie tarcia dla mocnych systemów 140 mm
Geometria dopasowana do sprzęgła SACHS RCS 140
Płyta z wysokowytrzymałej stali o wysokiej odporności cieplnej i zmęczeniowej
Dokładnie obrobione powierzchnie kontaktu dla stałej, łatwej do dozowania charakterystyki
Przyjazna serwisowo – wymienialna jako osobny moduł
Technika
Płyta pośrednia RCS 140
Funkcja: W sprzęgle wyścigowym SACHS RCS 140 płyta znajduje się między dwiema spiekanymi tarczami. Tworzy dwustronne pary cierne, przez które moment przenoszony jest pomiędzy tarczami a obudową. Dodatkowe powierzchnie pozwalają wielotarczowemu układowi przy tym samym średnicy przenosić większy moment niż układ jednotarczowy.
Budowa: Wysokowytrzymała stal z drobno wykończonymi powierzchniami ciernymi, zewnętrzne uszka/zęby do prowadzenia w obudowie RCS 140. Zaprojektowana pod typowe obciążenia mechaniczne i termiczne (tor, rajdy, GT i samochody turystyczne); wspiera równomierny rozkład zużycia pakietu.
Kompatybilność: Płyta 003019000224 przeznaczona do zatwierdzonych konfiguracji wielotarczowych SACHS RCS 140. Stosować z określonymi tarczami spiekanymi RCS 140 i odpowiednią tarczą dociskową. Inne kombinacje mogą negatywnie wpływać na pojemność momentu i odczucie pedału.
Uwaga serwisowa: Przy każdym przeglądzie sprawdzać bicie, grubość i stan powierzchni płyt. Przy przekroczeniu dopuszczalnych granic wymieniać razem z tarczami spiekanymi, aby przywrócić pierwotną wydajność sprzęgła SACHS RCS 140.
