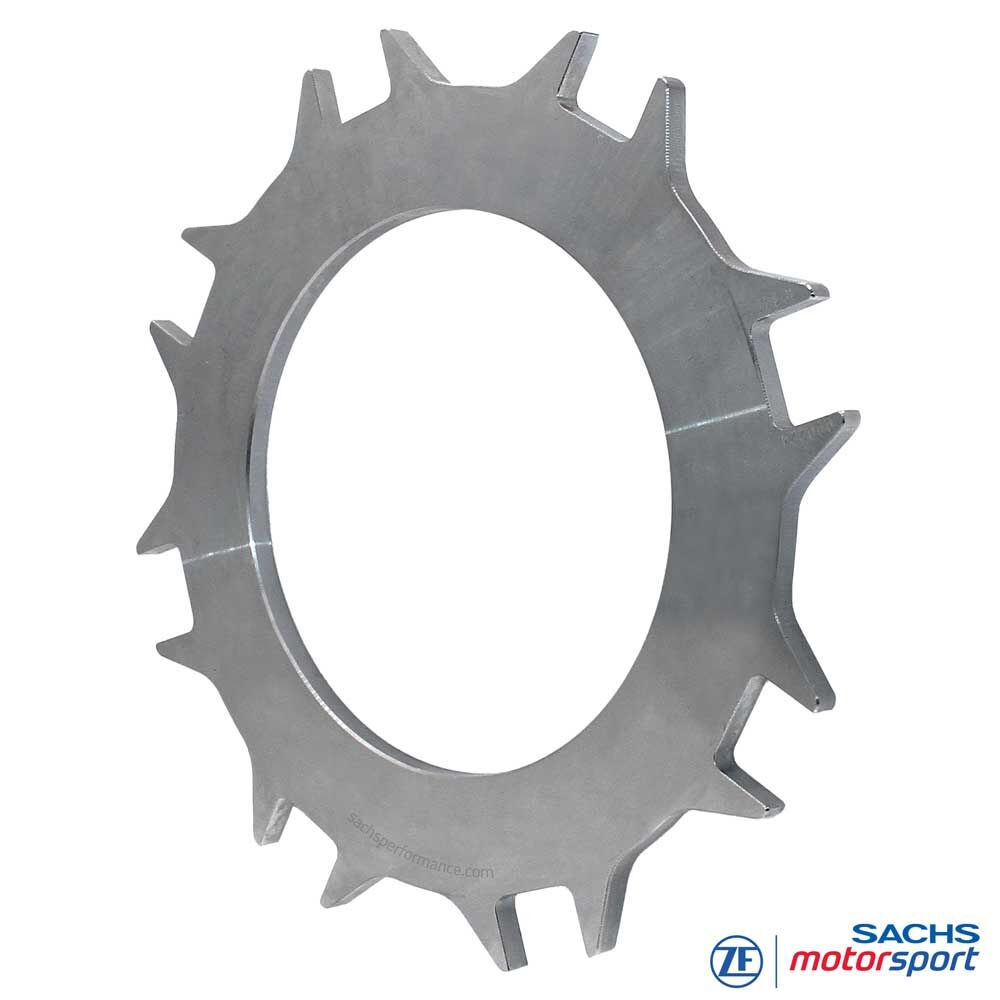

Placa intermédia da embraiagem SACHS RCS 140 003019000224
Placa intermédia (floater) para embraiagens de competição multidisco SACHS RCS 140
A placa intermédia SACHS RCS 140 003019000224 da ZF Motorsport funciona como floater em aço entre os discos de fricção sinterizados da embraiagem multidisco de 140 mm. Cria faces de fricção adicionais pelas quais o binário do motor é transmitido e conduz os esforços através das linguetas exteriores para a carcaça RCS. Assim, o trabalho de fricção distribui-se por vários planos e a RCS 140 pode transmitir binários elevados com altura compacta.
Fabricada em aço de alta resistência com faces de fricção maquinadas com precisão, a placa é ajustada à geometria da embraiagem de competição SACHS RCS 140. Em conjunto com o prato de pressão correspondente e discos sinterizados aprovados, resulta num pacote de fricção rígido e termicamente robusto com resposta previsível em pista.
Em revisão, a construção modular RCS permite a substituição direcionada da placa. Recomenda-se inspecionar em conjunto placas intermédias e discos de fricção e substituí-los quando excedidos os limites de folga/espessura/desgaste, para manter a capacidade de binário, o tato do pedal e a precisão de mudança da SACHS RCS 140 a longo prazo.
Vantagens em resumo:
Faces de fricção adicionais para sistemas multidisco de 140 mm com elevado binário
Geometria especificamente ajustada à embraiagem SACHS RCS 140
Placa intermédia em aço de alta resistência para grande resistência térmica e à fadiga
Superfícies de contacto maquinadas com precisão para característica de embraiagem constante e modulável
Amiga de serviço – substituível como módulo individual
Técnica
Placa intermédia RCS 140
Função: Na embraiagem de competição SACHS RCS 140, a placa fica entre dois discos sinterizados, criando superfícies ativas de ambos os lados para transferência de binário entre discos e carcaça. As faces adicionais permitem ao sistema multidisco, com o mesmo diâmetro, suportar mais binário do que um sistema monodisco.
Construção: Aço de alta resistência com faces finamente acabadas, linguetas/dentes exteriores para guiamento positivo no corpo RCS 140. Dimensionada para cargas mecânicas e térmicas típicas (pista, rali, GT e turismos) e para desgaste homogéneo do pacote.
Compatibilidade: A placa 003019000224 destina-se a configurações multidisco RCS 140 aprovadas SACHS. Utilizar com discos sinterizados RCS 140 especificados e prato de pressão correspondente. Combinações não especificadas podem afetar negativamente a capacidade de binário e o tato do pedal.
Nota de serviço: Em cada revisão, verificar batimento (runout), espessura e estado superficial das placas. Se desgaste ou empeno exceder limites, substituir em conjunto com os discos sinterizados para restaurar a performance original da SACHS RCS 140.
