SACHS RCS 140 koppling – mellanplatta 003019000224
Mellanplatta (floater) för flerskiviga motorsportkopplingar SACHS RCS 140

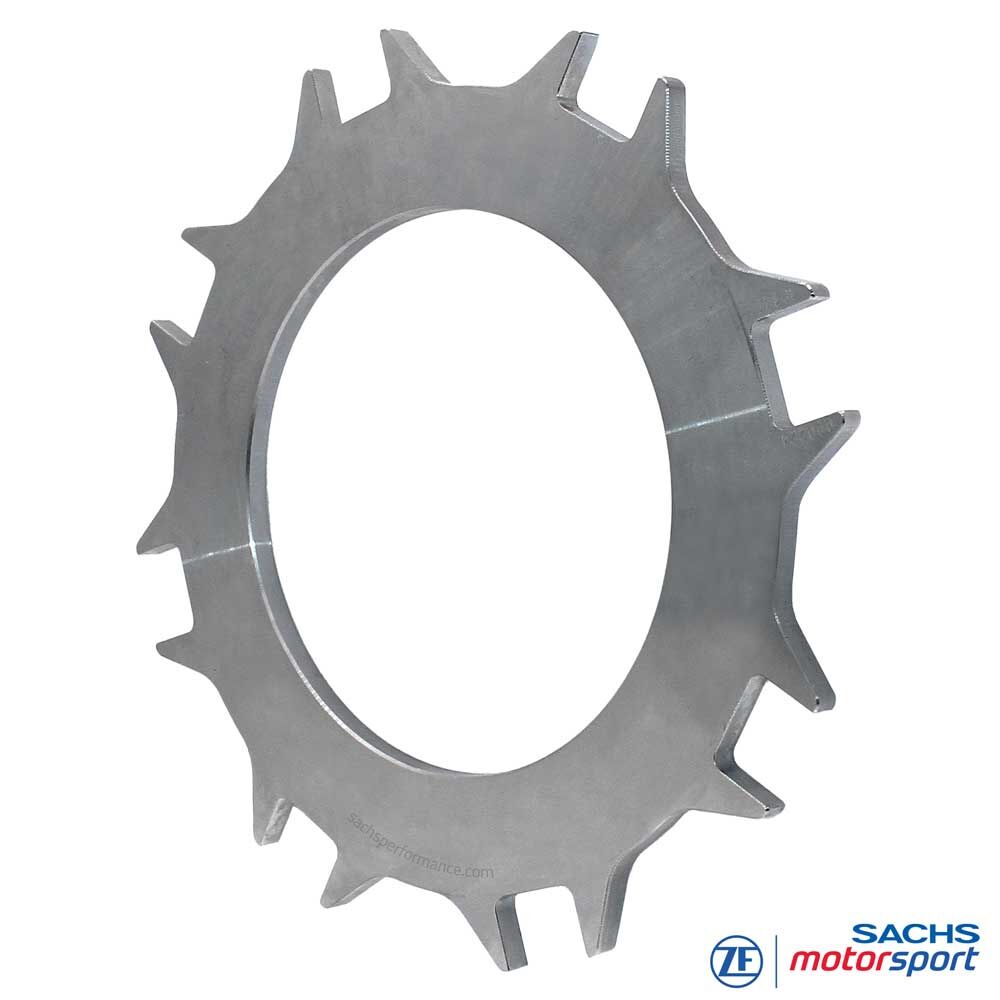

SACHS RCS 140 mellanplatta 003019000224 från ZF Motorsport fungerar som en stål-floater mellan de sintrade friktionslamellerna i den 140 mm flerskiviga kopplingen. Den skapar extra friktionsytor där motorns vridmoment överförs och leder krafterna via yttre flikar in i RCS-kopplingshuset. Därmed fördelas friktionsarbetet över flera plan och RCS 140 kan säkert överföra höga vridmoment med kompakt byggmått.
Tillverkad i höghållfast stål med precist bearbetade friktionsytor, anpassad till geometrin för SACHS RCS 140. I kombination med passande tryckplatta och godkända sintrade lameller bildas ett styvt, termiskt tåligt friktionspaket med tydligt förutsägbar respons på bana.
Vid översyn kan mellanplattan bytas selektivt tack vare den modulära RCS-konstruktionen. Rekommendation: inspektera mellanplattor och friktionslameller tillsammans och byt dem om tillåtna toleranser för kast/slitage överskrids, för att bevara vridmomentkapacitet, pedalkänsla och växlingsprecision hos SACHS RCS 140 på sikt.
Fördelar i korthet:
Extra friktionsytor för vridmomentsstarka 140 mm flerskivssystem
Geometri specifikt anpassad för SACHS RCS 140
Mellanplatta i höghållfast stål för hög värme- och utmattningshållfasthet
Precist bearbetade kontaktytor för konstant, lättmodulerad kopplingskaraktär
Servicevänlig – utbytbar som enskild modul
Teknik
Mellanplatta RCS 140
Funktion: I SACHS RCS 140 sitter mellanplattan mellan två sintrade friktionslameller och utgör friktionspartner på båda sidor. Vridmomentet överförs mellan lameller och hus och tack vare extra friktionsytor kan den flerskiviga kopplingen, vid samma diameter, hantera mer vridmoment än ett enkelsskivsystem.
Uppbyggnad: Höghållfast stål med fint bearbetade friktionsytor, yttre flikar/tänder för formslutet styrning i RCS 140-huset. Dimensionerad för mekaniska och termiska laster (bana, rally, GT och touring) och för jämnt slitage i friktionspaketet.
Kompatibilitet: Plattan 003019000224 är avsedd för godkända SACHS RCS 140-konfigurationer. Används med specificerade RCS 140-sintrade lameller och matchande tryckplatta. Avvikande eller icke specificerade kombinationer kan påverka vridmomentkapacitet och pedalkänsla negativt.
Serviceanmärkning: Vid varje översyn kontrolleras mellanplattor avseende kast, tjocklek och ytskick. Vid överskridna gränser byts de tillsammans med de sintrade lamellerna för att återställa originalprestanda hos SACHS RCS 140.
