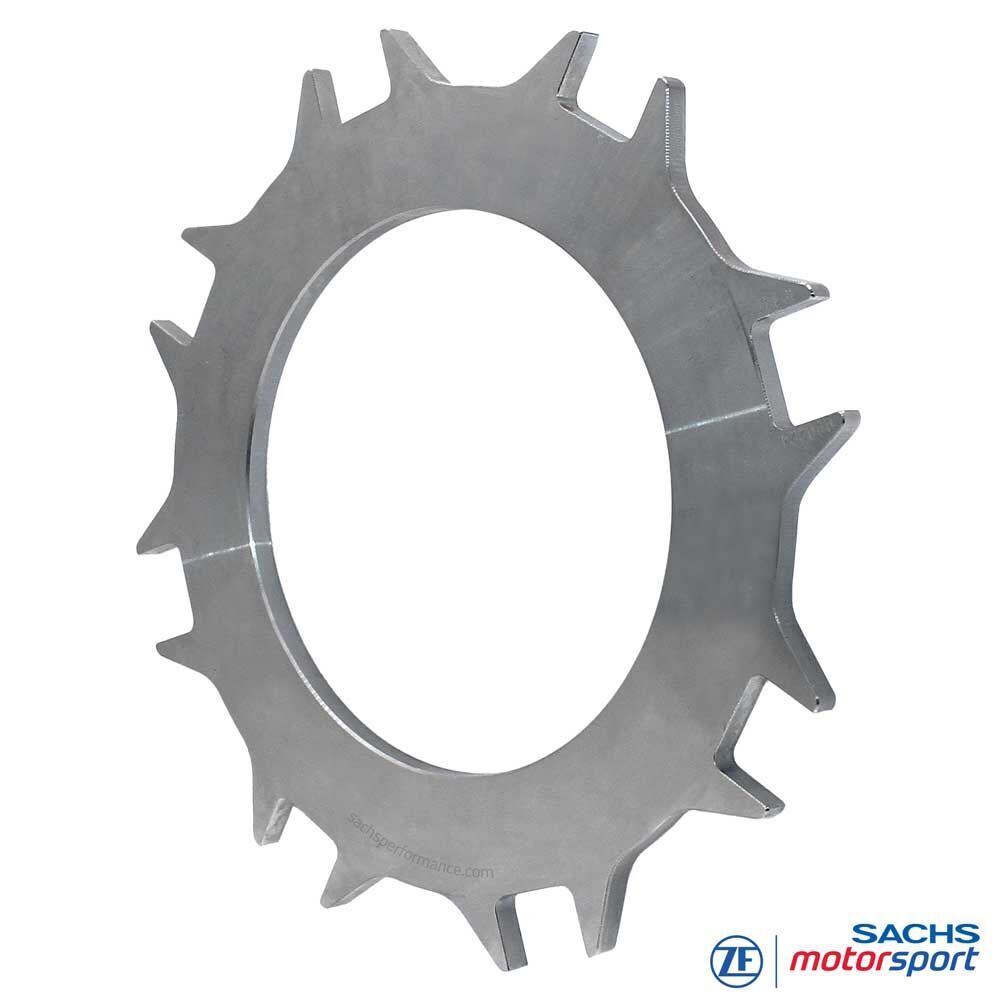

SACHS RCS 140 koppeling-tussenplaat 003019000224
Tussenplaat (floater) voor SACHS RCS 140 meerschijven-motorsportkoppelingen
De SACHS RCS 140 tussenplaat 003019000224 van ZF Motorsport werkt als stalen floater tussen de gesinterde frictieschijven van de 140 mm meerschijvenkoppeling. Zij vormt extra frictieoppervlakken waarlangs het motorkoppel wordt overgebracht en geleidt de krachten via buitenste laschen/tanden naar het RCS-koppelingshuis. Zo wordt de wrijvingsarbeid over meerdere niveaus verdeeld en kan de RCS 140 bij compacte bouwhoogte hoge koppels veilig overbrengen.
Gemaakt van hoogsterkte staal met nauwkeurig afgewerkte frictievlakken is de tussenplaat afgestemd op de geometrie van de SACHS RCS 140 motorsportkoppeling. In combinatie met de juiste drukplaat en goedgekeurde gesinterde schijven ontstaat een stijf, thermisch belastbaar frictiepakket met goed voorspelbaar aanspreekgedrag op het circuit.
Bij revisie kan de tussenplaat dankzij de modulaire RCS-opbouw gericht worden vervangen. Advies: tussenplaten en frictieschijven samen inspecteren en bij overschrijding van toegestane slijtage- of slag-toleranties vervangen om koppelcapaciteit, pedaalgevoel en schakelprecisie van de SACHS RCS 140 blijvend te borgen.
Voordelen in één oogopslag:
Extra frictieoppervlakken voor koppelsterke 140 mm meerschijfsystemen
Geometrie specifiek afgestemd op de SACHS RCS 140 motorsportkoppeling
Tussenplaat van hoogsterkte staal voor hoge warmte- en vermoeiingsbestendigheid
Nauwkeurig bewerkte contactvlakken voor constante, goed doseerbare koppelingskarakteristiek
Servicevriendelijk – als enkel module vervangbaar
Techniek
RCS 140 tussenplaat
Functie: In de SACHS RCS 140 motorsportkoppeling ligt de tussenplaat tussen twee gesinterde frictieschijven. Zij vormt aan beide zijden werkende frictiepartners waarlangs het motorkoppel tussen schijven en koppelingshuis wordt overgebracht. Dankzij de extra frictieoppervlakken kan de meerschijvenkoppeling bij gelijke diameter meer koppel verwerken dan een enkelplaatsysteem.
Opbouw: Hoogsterkte staal met fijn bewerkte frictievlakken, buitenlaschen/tanden voor vormsluitende geleiding in het RCS 140-huis. Ontworpen voor de mechanische en thermische belastingen van typische RCS 140-toepassingen (circuit, rally, GT en toerwagens) en voor een egaal slijtagebeeld van het frictiepakket.
Compatibiliteit: Tussenplaat 003019000224 is bedoeld voor goedgekeurde SACHS RCS 140-configuraties. Te gebruiken met gespecificeerde RCS 140-gesinterde schijven en bijpassende drukplaat. Afwijkende of niet-gespecificeerde combinaties kunnen koppelcapaciteit en pedaalgevoel negatief beïnvloeden.
Service-opmerking: Controleer bij elke revisie de tussenplaten op slingeren, dikte en oppervlaktoestand. Overschrijden slijtage of vervorming de grenswaarden, dan samen met de gesinterde schijven vervangen om de oorspronkelijke performance te herstellen.
