Ontworpen om het
verschil te maken
SACHS motorsport-koppelingen van ZF Race Engineering staan al decennialang voor topkwaliteit in de autosport. De ambitie: continu verbeteren en de grenzen blijven verleggen. Van de lichtste F1-koppeling tot beproefde dubbelplaat- en multiplaten-systemen in WRC, DTM, NASCAR, Le Mans en de Dakar Rally - ZF Motorsport-technologie is een vaste factor in talloze winnende auto's wereldwijd.

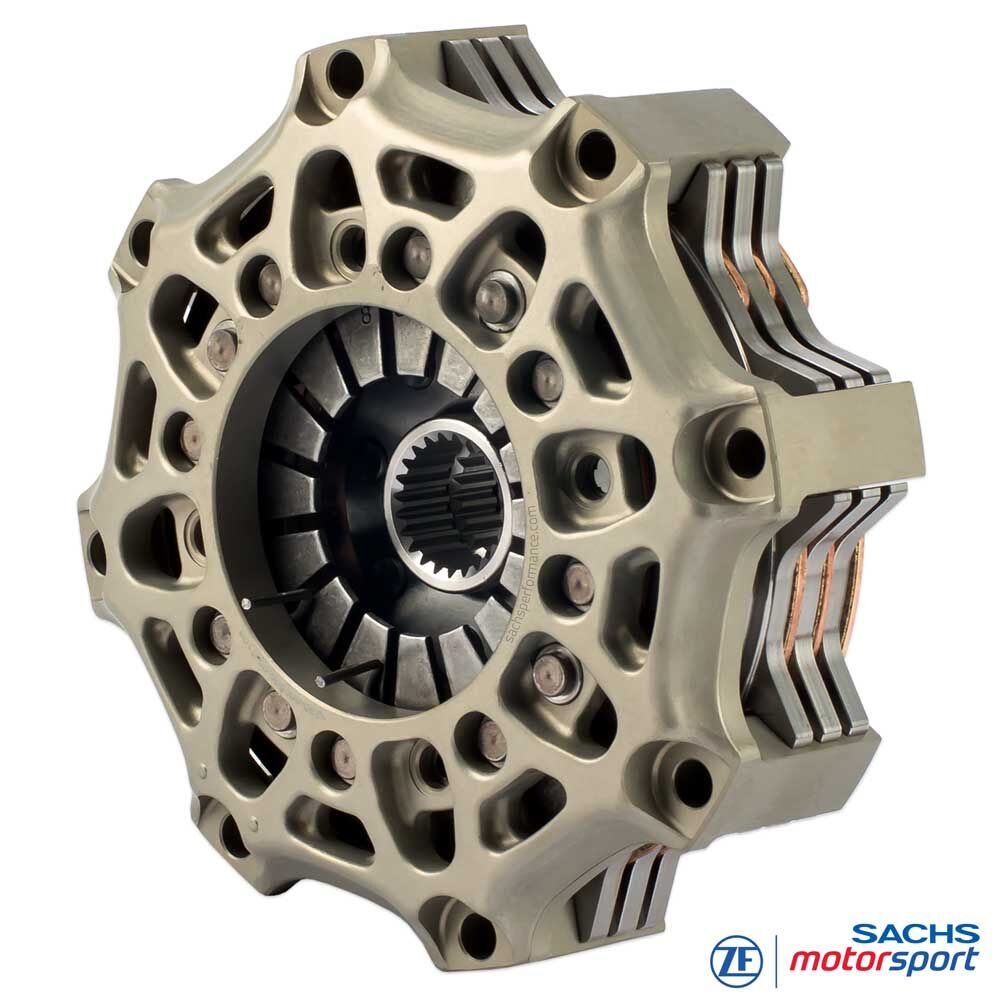

SACHS Racekoppeling
RCS 3/140 S2.6
Sinter 2,6 mm, starre uitvoering
Compact, licht, responsief: de drievoudige SACHS RCS 3/140 S2.6 benut de kleine diameter van 140 mm voor een zeer laag massatraagheidsmoment en korte schakelmomenten - de motor bouwt vrij toeren op, het sleepkoppel daalt en de modulatie blijft precies. Drie frictieschijven combineren hoge overdrachtscapaciteit met een lage bouwhoogte - ideaal voor formuleseries, prototypes en circuitsetups met krappe inbouwruimte.
De 2,6 mm gesinterde voeringen zijn gericht op maximale wendbaarheid: zeer lage roterende massa, snelle toerentalafstemming en een duidelijk gedefinieerd aangrijppunt. Ten opzichte van 5,2 mm sinterpads bieden ze lagere thermische traagheid en snellere respons; vergeleken met 3,4 mm zijn ze lichter en bijzonder sprintsterk. Tegelijk blijft de wrijvingscoëfficiënt stabiel bij hoge schijftemperaturen.
In deze specificatie draagt de RCS 3/140 S2.6 tot 720 Nm maximaal motorkoppel over. De lage ontkoppelingskracht van slechts 2.450 N verlaagt de pedaalkracht, spaart druklager en hydrauliek en ondersteunt snelle, reproduceerbare schakelingen. Systeemmassa slechts 2,85 kg - voor vrije toerenopbouw en minimale verliezen. Het gesmede aluminium koppelingshuis levert hoge stijfheid bij laag gewicht; druk- en tussenplaten van hoogvast staal borgen start- en duursterkte.
Voordelen
licht
lage constructiehoogte
lage massa en massatraagheid
Lagere massa
Een van de sterkste punten van de "RCS-Sinter" koppeling is de lage massa en de daarmee gepaard gaande lage massatraagheid.
De SACHS RCS motorsport-koppelingen zijn ontworpen voor een zo laag mogelijke massa. Het doel ervan is het koppel van de motor zo snel en rechtstreeks mogelijk op de transmissie door te geven.
Door maatregelen die de transmissie vergemakkelijken, en het massatraagheidsmoment reduceren, kan het voertuig in de laagste versnellingen duidelijk beter versnellen.
Snellere acceleratie
Als de koppeling bijvoorbeeld een massatraagheidmoment (Mtm) van 0,061 kg m2 heeft, dan werkt dit bij een transmissieoverdracht van 13,4:1 (overbrengingsverhouding 1e versnelling) op het aandrijfwiel met een 180-voudige werking (13,42). Als het Mtm in voertuigmassa wordt omgerekend, resulteert dit in de 1e versnelling in een extra gewicht van ongeveer 145 kg, die moeten worden geaccelereerd.
Vanwege de lage massatraagheid van de SACHS RCS-koppeling, wordt een wezenlijke verkorting van de schakeltijden en een snellere acceleratie van uw voertuig mogelijk.
De techniek

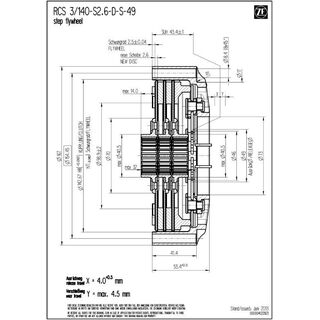

Technische gegevens RCS 3/140:
- Maximaal motorkoppel [Nm] : 720
- Ontkoppelingsdiameter [mm] : 49
- Ontkoppelingskracht [N] : 2.450
- Ontkoppelingsweg [mm] : 4.0 +0.5
- Massa (gewicht) [kg] : 2.85
- Massatraagheid [kgm2] : 0.009151
Koppelingshuis
Gesmeed aluminium koppelingshuis met hoge stijfheid bij laag gewicht; de huisgeometrie bevordert warmteafvoer en stabiliseert het temperatuurbereik van het koppelingspakket. Een slijtvaste hardcoating vermindert wrijving en passing-slijtage en verhoogt de levensduur.
Koppelingsvoering - sinter
Sintervoeringen bieden hoge temperatuurstabiliteit, zeer goede warmtegeleiding en fadebestendigheid bij droge hoogbelastings-inzet. 2,6 mm voeringen verlagen de roterende traagheid en geven warmte snel af aan de dragerschijf - voordeel voor directe gasrespons, korte schakeltijden en constante performance over vele cycli.
Snelvergelijking: 5,2 mm - meer warmtecapaciteit/slijtagemarge maar meer traagheid; 3,4 mm - uitgebalanceerd; 2,6 mm - het meest wendbaar en licht bij sprintprioriteit.
SACHS RCS naaf
De RCS 3/140 S2.6 is leverbaar met verschillende naafprofielen, precies afgestemd op de ingaande versnellingsbakas. Naaflengtes (kort, middel, lang) zorgen voor optimale inbouw en correcte bediening. Het modulaire RCS 140-systeem maakt fijnafstemming voor performance, thermische robuustheid en levensduur mogelijk. Standaarduitvoering (tenzij anders gespecificeerd): naaflengte lang-middel-lang.

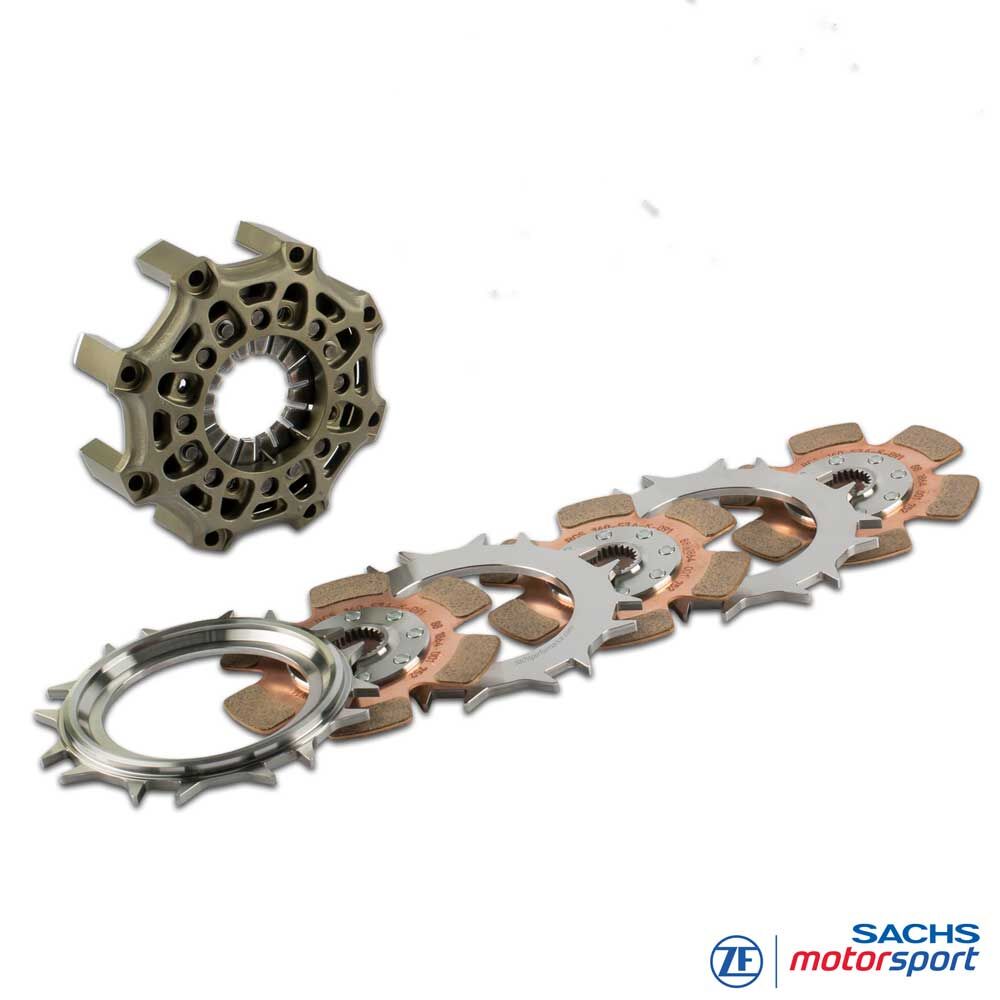

Leveromvang
RCS 140 koppelingshuis (HA140), aluminium
1x RCS 140 drukplaat (PP140), staal
2x RCS 140 tussenplaat (IP140), staal
3x RCS 140 koppelingsplaat, sinter 2.6
Naaflengte: lang-middel-lang
Kwaliteit Made in Germany
ZF Race Engineering behoort al jaren tot de technologische koplopers in de autosport. De gebundelde knowhow uit de topklassen stroomt rechtstreeks door in de ontwikkeling van RCS racekoppelingen. Moderne productiemethoden, de hoogste kwaliteitsnormen en motorsporttechnologieën maken ZF Motorsport-koppelingen tot de eerste keuze voor maximale performance en betrouwbaarheid - op het circuit evenals in rally, toerwagens en endurance.
Toepassingen
CIRCUIT / TOERWAGEN
Super GT, ELMS,
DTM, STCC, NLS, TCR, GT World Challenge etc.
FORMULE
Formula Ford,
Formula 3, Formula 4 etc. (RCS115/140)
RALLY
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC etc.
Installatie-instructies:
Aangezien SACHS RCS-koppelingen niet specifiek voor een voertuig zijn ontwikkeld, maar voertuigonafhankelijk zijn, moet het voertuig worden aangepast aan de koppeling (zie PDF-documenten hierboven). De contour van het vliegwiel, de positie, de slag en de vorm van het ontkoppelingsmechanisme en de maximaal beschikbare inbouwruimte moeten worden gecontroleerd en indien nodig aangepast.
Vereiste informatie:
Bij het bestellen van uw SACHS RCS-koppeling moet het vereiste profiel van de transmissie-ingangsas worden opgegeven. De verschillende aangeboden profielen staan vermeld onder "naafprofiel". Als u vragen hebt over het product, aarzel dan niet om contact met ons op te nemen via E-Mail of telefonisch op +49 (0)40 / 3999 211.
