Diseñado para marcar
la diferencia
Los embragues de competición SACHS de ZF Race Engineering representan desde hace décadas la máxima calidad en el automovilismo internacional. La meta: mejora continua y voluntad de superar los límites. Desde el embrague más ligero usado en Fórmula 1 hasta sistemas bidisco y multidisco probados en WRC, DTM, NASCAR, Le Mans y el Rally Dakar - la tecnología ZF Motorsport es parte esencial de numerosos coches ganadores en todo el mundo.

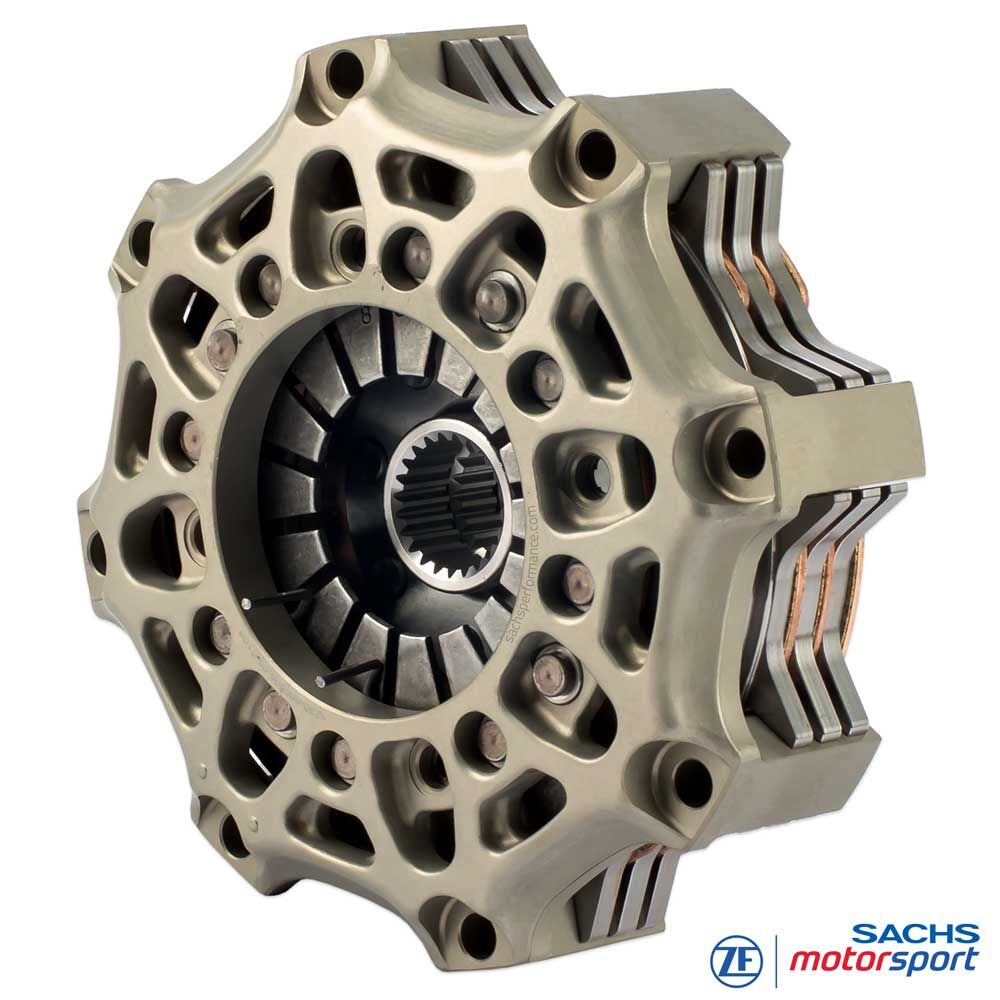

SACHS Embrague de competición
RCS 3/140 S2.6
Sinterizado 2,6 mm, versión rígida
Compacto, ligero, reactivo: el embrague tri-disco SACHS RCS 3/140 S2.6 aprovecha el diámetro de 140 mm para un momento de inercia muy bajo y ventanas de cambio cortas - el motor sube de vueltas con mayor libertad, el par de arrastre disminuye y la modulación se mantiene precisa. Tres discos de fricción aportan alta capacidad de transmisión con baja altura del conjunto - ideal para fórmulas, prototipos y configuraciones de circuito con poco espacio.
Los forros sinterizados de 2,6 mm están orientados a la máxima agilidad: masa rotatoria muy baja, rápido igualado de régimen y punto de mordida bien definido. Frente a los pads de 5,2 mm tienen menor inercia térmica y respuesta más inmediata; frente a 3,4 mm son aún más ligeros y especialmente fuertes en sprint. El coeficiente de fricción se mantiene estable incluso con alta temperatura del disco.
En esta configuración, la RCS 3/140 S2.6 transmite hasta 720 Nm de par motor máximo. La baja fuerza de desembrague de solo 2.450 N reduce el esfuerzo en el pedal, protege el cojinete de empuje y la hidráulica y favorece cambios rápidos y repetibles. Masa del sistema de solo 2,85 kg - para subida de vueltas libre y pérdidas mínimas. La carcasa del embrague de aluminio forjado ofrece gran rigidez con poca masa; los platos de presión e intermedios de acero de alta resistencia aseguran resistencia al arranque y a la fatiga.
Ventajas
ligero
baja altura
baja masa e inercia
Masa reducida
Uno de los mayores puntos fuertes del embrague "RCS-Sinter" es su baja masa y la baja inercia de masa asociada.
Los embragues para carreras SACHS RCS están diseñados para tener una masa muy baja y persiguen el objetivo de proporcionar el par motor lo más rápido y directo posible a la transmisión.
Mediante la reducción de peso del cigüeñal, que a su vez reduce el momento de inercia, la respuesta en la aceleración del vehículo aumenta de manera significativa en las marchas más bajas.
Aceleración más rápida
Si, por ejemplo, el embrague tiene un momento de inercia (MI) de 0,061 kgm2, ataca con una relación de transmisión a los engranajes de 13,4: 1 (relación para la primera marcha), en la rueda motriz con una cantidad 180 veces mayor (13,42). Agregando a la MI la masa del vehículo, resulta en primera marcha un peso adicional de alrededor de 145 kg, que hay que acelerar.
Debido a la baja inercia del embrague SACHS RCS se consigue un acortamiento considerable de los tiempos de respuesta y una aceleración más rápida de su vehículo.
La tecnología

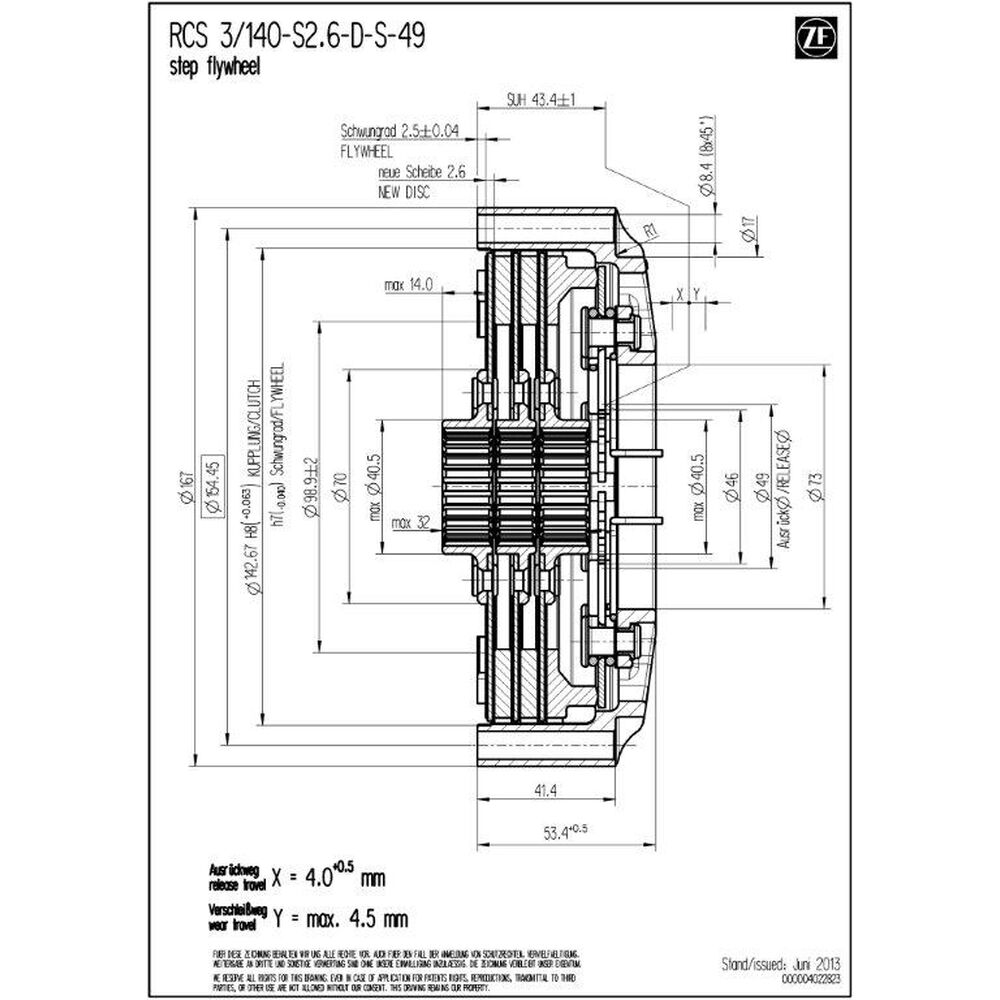

Datos técnicos RCS 3/140:
- Par motor máximo [Nm] : 720
- Diámetro de desembrague [mm] : 49
- Fuerza de desembrague [N] : 2.450
- Recorrido de desembrague [mm] : 4.0 +0.5
- Masa (peso) [kg] : 2.85
- Momento de inercia [kgm2] : 0.009151
Carcasa del embrague
Carcasa de aluminio forjado con alta rigidez y baja masa; su geometría favorece la disipación del calor y estabiliza la ventana térmica del conjunto. Un recubrimiento duro y resistente al desgaste reduce fricción y desgaste de ajuste y aumenta la vida útil.
Forro del embrague - sinterizado
Los forros sinterizados ofrecen alta estabilidad térmica, muy buena conductividad y resistencia al fading en uso en seco de alta carga. El espesor de 2,6 mm reduce la inercia rotatoria y evacua rápidamente el calor al disco portador - ventaja para respuesta inmediata, cambios cortos y rendimiento constante a lo largo de muchos ciclos.
Comparativa rápida: 5,2 mm - mayor capacidad térmica/reserva de desgaste pero más inercia; 3,4 mm - compromiso equilibrado; 2,6 mm - el más ágil y ligero cuando se priorizan sprint y respuesta.
Buje SACHS RCS
La RCS 3/140 S2.6 está disponible con distintos estriados de buje ajustados con precisión al eje primario. Longitudes de buje (corta, media, larga) permiten integración óptima y acción correcta. El sistema modular RCS 140 permite afinar rendimiento, robustez térmica y vida útil. Versión estándar (salvo indicación contraria): longitud de buje larga-media-larga.

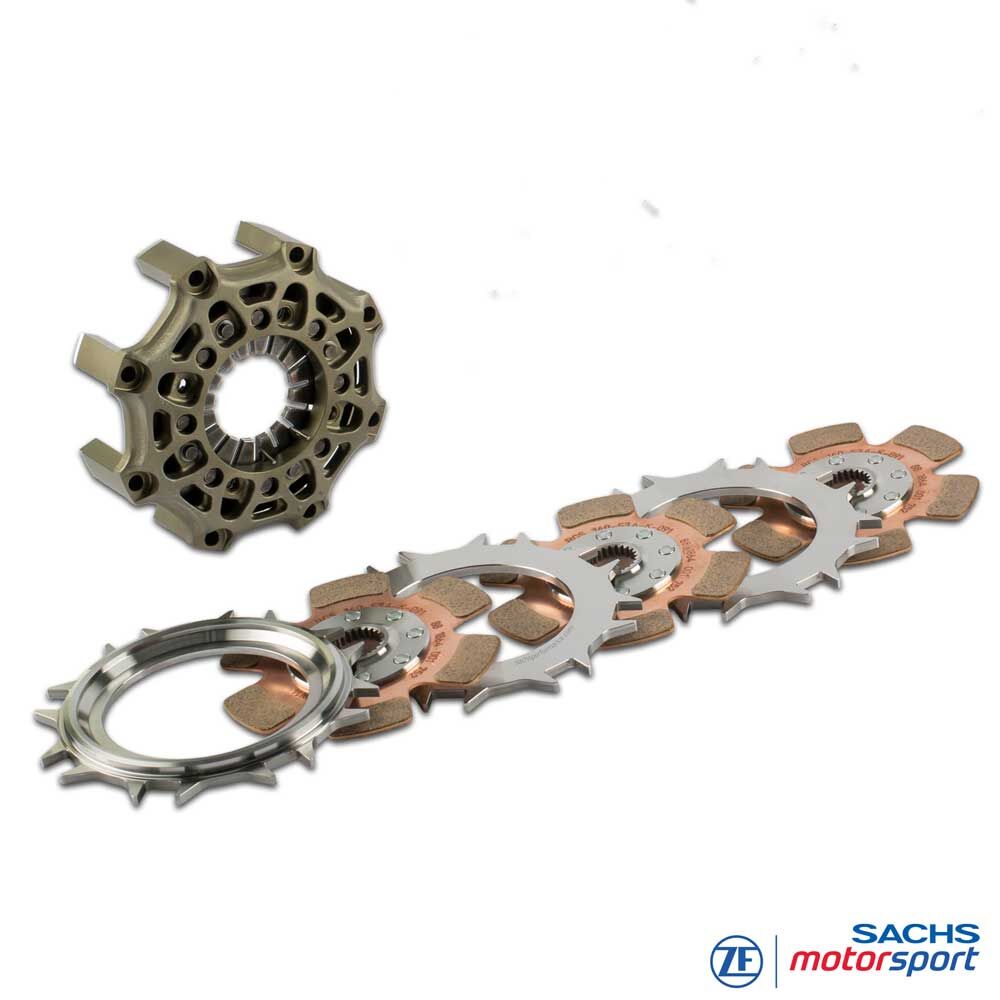

Contenido del suministro
Carcasa RCS 140 (HA140), aluminio
1x plato de presión RCS 140 (PP140), acero
2x plato intermedio RCS 140 (IP140), acero
3x disco de embrague RCS 140, sinter 2.6
Longitud de buje: larga-media-larga
Calidad Made in Germany
ZF Race Engineering lleva años entre los líderes tecnológicos del motorsport. El conocimiento combinado de las categorías de alto nivel se traslada directamente al desarrollo de los embragues de competición RCS. Métodos de fabricación de última generación, los máximos estándares de calidad y tecnologías de competición hacen de los embragues ZF Motorsport la primera elección para obtener el máximo rendimiento y fiabilidad - en circuito, así como en rally, turismos y resistencia.
Aplicaciones
CIRCUITO / TURISMOS
Super GT, ELMS,
DTM, STCC, NLS, TCR, GT World Challenge etc.
FÓRMULA
Formula Ford,
Formula 3, Formula 4 etc. (RCS115/140)
RALLY
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC etc.
Instrucciones de montaje:
Dado que los embragues SACHS RCS no se han desarrollado específicamente para un vehículo, sino que son independientes del vehículo, éste debe adaptarse al embrague (véanse los documentos PDF anteriores). Debe comprobarse el contorno del volante de inercia, la posición, el recorrido y la forma del mecanismo de desembrague, así como el espacio máximo de montaje disponible, y adaptarse en caso necesario.
Información obligatoria:
Al realizar el pedido de su embrague SACHS RCS, debe especificarse el perfil requerido del eje de entrada de la transmisión. Los diferentes perfiles ofrecidos se enumeran en "perfil del cubo". Si tiene alguna pregunta sobre el producto, no dude en ponerse en contacto con nosotros por correo electrónico en o por teléfono en el +49 (0)40 / 3999 211.
