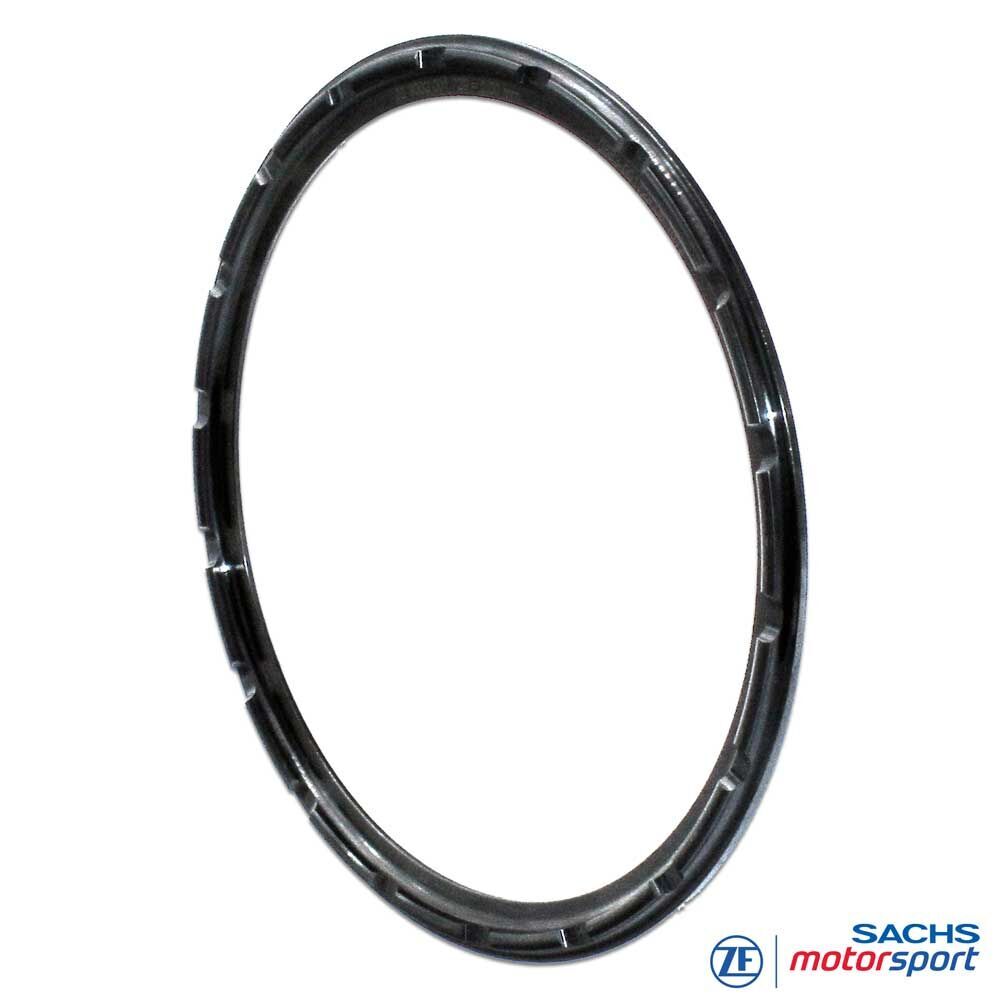

Zestaw podkładek regulacyjnych sprzęgła 003074000373
Shim kit do karbonowego sprzęgła SACHS RCC 3/140 i 4/140
Stałe osiągi pomiędzy przeglądami: shim kit RCC 140 003074000373 od ZF Motorsport kompensuje zużycie pakietu karbonowego i przywraca pierwotną kinematykę sprężyny talerzowej. Zdolność przenoszenia momentu 140 mm karbonowego sprzęgła wyścigowego pozostaje stabilna, z precyzyjnym wyczuciem pedału i powtarzalną siłą zacisku.

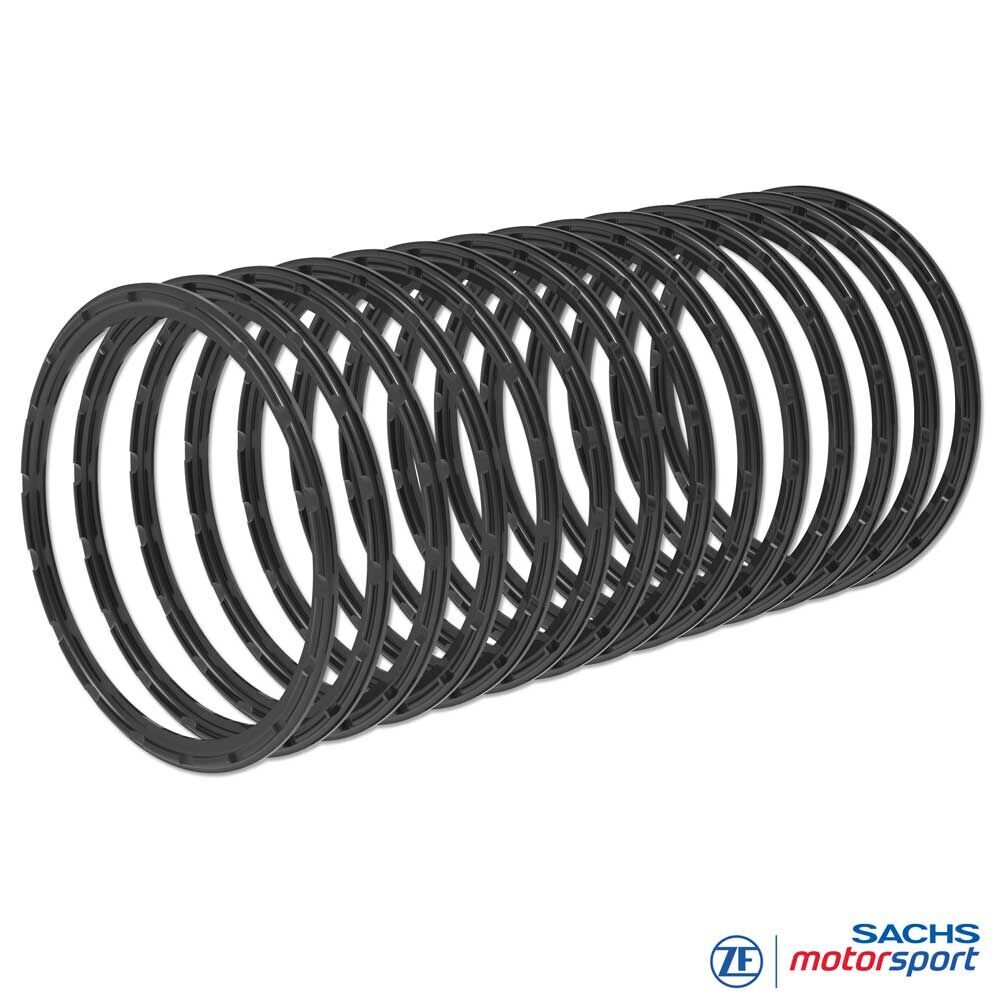

Zawartość zestawu: 14 pierścieni dociskowych w krokach co 0,25 mm do precyzyjnych ustawieiń serwisowych.
Maksymalna kompensacja zużycia: do 5,00 mm (odpowiednimi pojedynczymi pierścieniami; patrz tabele).
Zalety
Kompletny zestaw do maksymalnej kompensacji zużycia
Najdłuższa żywotność pakietu karbonowego
Stabilna pojemność momentowa
Precyzyjna regulacja stopniowa
Wysoka jakość wykonania
Przyjazny serwis
Technika
Shim kit RCC 140
Funkcja: celowa kompensacja zużycia stosu karbonowego poprzez korektę wymiaru podparcia/docisku na płycie bazowej sprzęgła. Po przekroczeniu dopuszczalnego limitu pojawia się poślizg, przegrzewanie i nadmierny skok wysprzęglania. Pierścienie z zestawu precyzyjnie przywracają wysokość montażową i kinematykę.
Stopniowanie: przyrosty co 0,25 mm dla dokładnej rekalkibracji wysokości.
Zestaw: 14 pierścieni; kompensacja do 5,00 mm.
Materiał: wysokowytrzymała stal ulepszana cieplnie, brunirowana.
Jakość: zgodnie ze specyfikacją ZF Motorsport; wąskie tolerancje bicia i grubości.
Praktyka / wskazówki montażowe
Pomiar wysokości stosu: określić pakiet (tarcze cierne i pośrednie) wg dokumentacji serii.
Cel/rzeczywistość: tabela zużycia RCC 140; różnica wyznacza wymaganą „stopę” pierścienia.
Dobór: wybrać pierścień tak, aby wysokość mieściła się w nominale; unikać nadkompensacji.
Limit zużycia: po przekroczeniu należy wymienić pakiet karbonowy.
Tabele kompensacji
Dla sprzęgła RCC 3/140
| Wysokość pakietu | Pierścień / nr artykułu | Kompensacja |
|---|---|---|
| Nowy – 26,50 mm | 003002001729 | 0,00 mm* |
| 27,50 – 26,25 mm | 003002001922 | 0,25 mm |
| 27,50 – 26,50 mm | 003002001730 | 0,50 mm |
| 27,25 – 25,75 mm | 003002001923 | 0,75 mm |
| 27,00 – 25,50 mm | 003002001731 | 1,00 mm |
| 26,75 – 25,25 mm | 003002001924 | 1,25 mm |
| 26,50 – 25,00 mm | 003002001732 | 1,50 mm |
| 26,25 – 24,75 mm | 003002001925 | 1,75 mm |
| 26,00 – 24,50 mm | 003002001733 | 2,00 mm |
| 25,75 – 24,25 mm | 003002001926 | 2,25 mm |
| 25,50 – 24,00 mm | 003002001734 | 2,50 mm |
| 25,25 – 23,75 mm | 003002001927 | 2,75 mm |
| 25,00 – 23,50 mm | 003002001735 | 3,00 mm |
| 24,75 – 23,25 mm | 003002001928 | 3,25 mm |
| 24,50 – 23,00 mm | 003002001736 | 3,50 – 5,00 mm |
* Pierścień referencyjny (stan nowy), bez kompensacji.

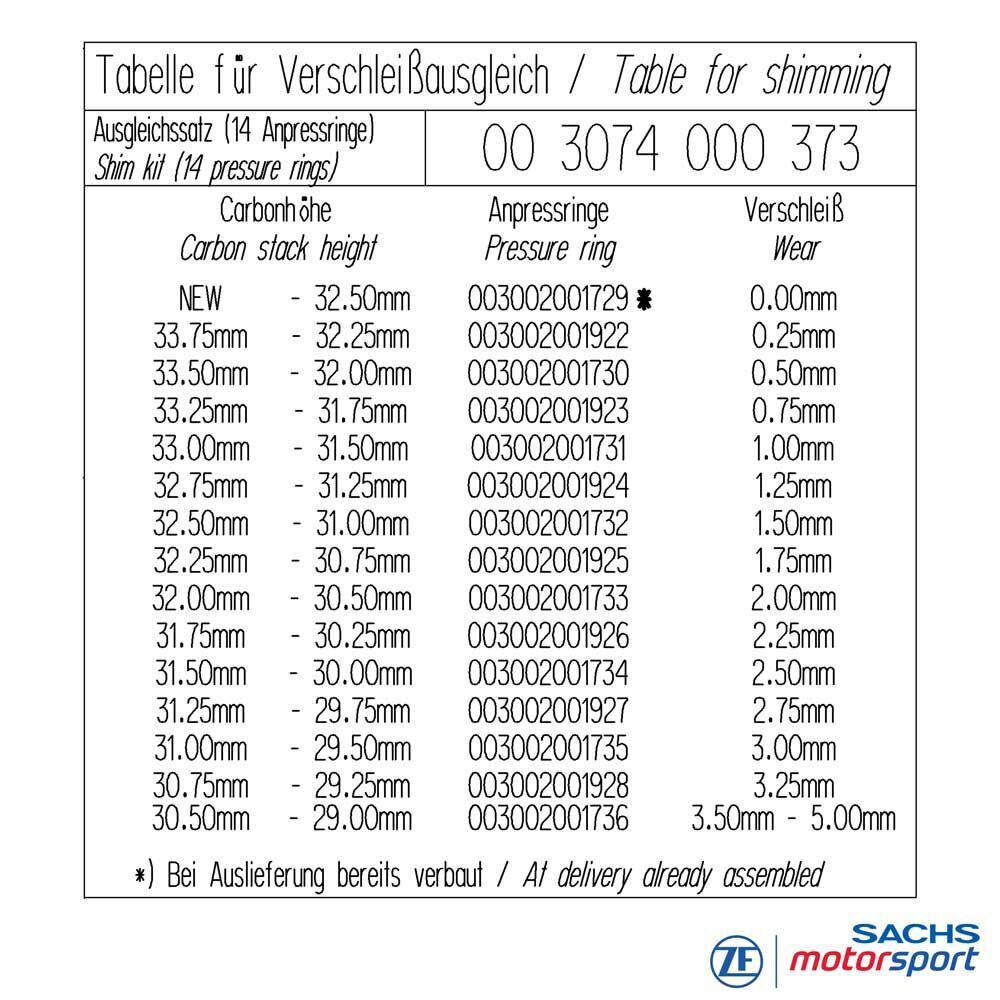

Dla sprzęgła RCC 4/140
| Wysokość pakietu | Pierścień / nr artykułu | Kompensacja |
|---|---|---|
| Nowy – 32,50 mm | 003002001729 | 0,00 mm* |
| 33,75 – 32,25 mm | 003002001922 | 0,25 mm |
| 33,50 – 32,00 mm | 003002001730 | 0,50 mm |
| 33,25 – 31,75 mm | 003002001923 | 0,75 mm |
| 33,00 – 31,50 mm | 003002001731 | 1,00 mm |
| 32,75 – 31,25 mm | 003002001924 | 1,25 mm |
| 32,50 – 31,00 mm | 003002001732 | 1,50 mm |
| 32,25 – 30,75 mm | 003002001925 | 1,75 mm |
| 32,00 – 30,50 mm | 003002001733 | 2,00 mm |
| 31,75 – 30,25 mm | 003002001926 | 2,25 mm |
| 31,50 – 30,00 mm | 003002001734 | 2,50 mm |
| 31,25 – 29,75 mm | 003002001927 | 2,75 mm |
| 31,00 – 29,50 mm | 003002001735 | 3,00 mm |
| 30,75 – 29,25 mm | 003002001928 | 3,25 mm |
| 30,50 – 29,00 mm | 003002001736 | 3,50 – 5,00 mm |
* Pierścień referencyjny (stan nowy), bez kompensacji.
