Kit di spessori frizione 003074000373
Shim kit per frizione in carbonio SACHS RCC 3/140 e 4/140
Prestazioni costanti tra gli interventi: lo shim kit RCC 140 003074000373 di ZF Motorsport compensa l’usura del pacco in carbonio e ripristina la cinematica originaria della molla a diaframma. La capacità di coppia della racing clutch da 140 mm resta stabile, con pedale preciso e forza di serraggio ripetibile.

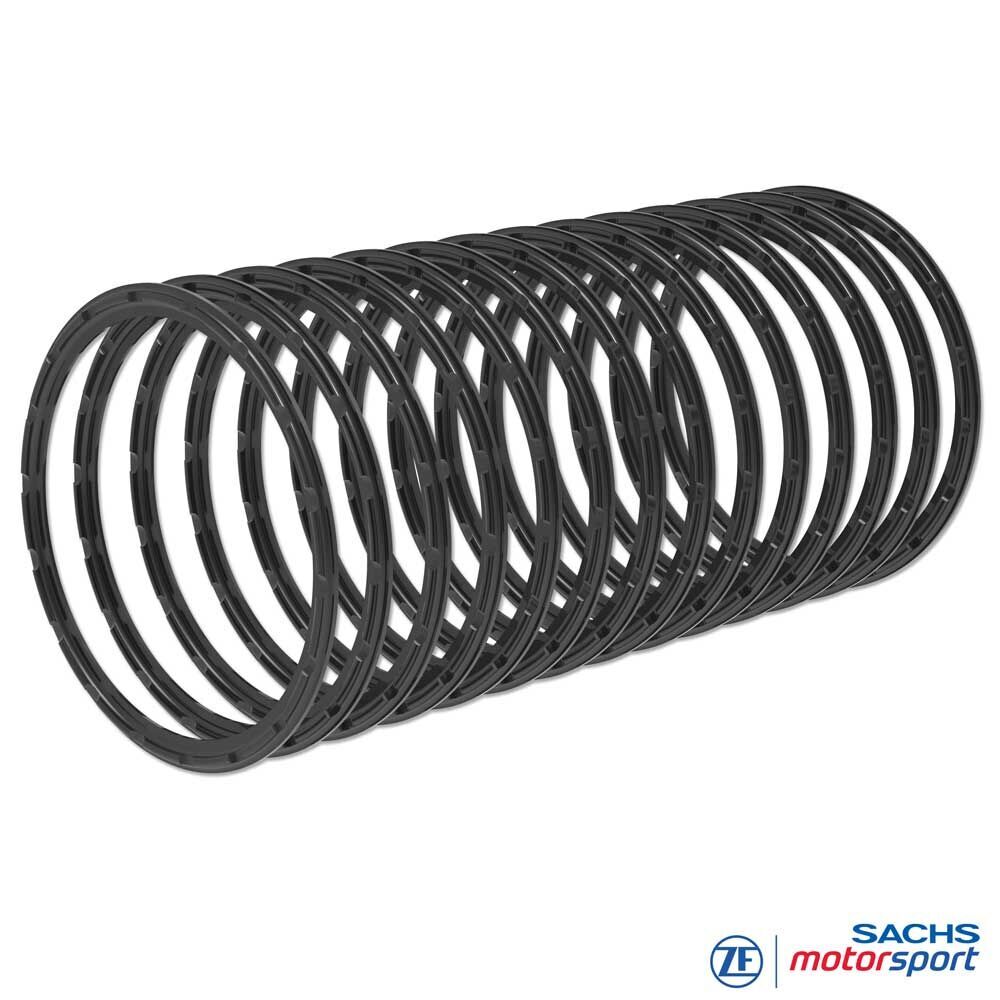

Contenuto kit: 14 anelli di pressione con passi da 0,25 mm per setup precisi.
Compensazione massima: fino a 5,00 mm (tramite singoli anelli idonei; vedere tabelle).
Vantaggi
Kit completo per massima compensazione usura
Maggiore durata dello stack in carbonio
Capacità di coppia stabile
Regolazione fine a passi
Alta qualità costruttiva
Manutenzione agevole
Tecnica
Shim kit RCC 140
Funzione: compensazione mirata dell’usura dello stack in carbonio regolando la quota di fulcro/serraggio sulla piastra base frizione. Oltre il limite d’usura la capacità cala rapidamente (slittamento, surriscaldamento, corsa eccessiva). Gli anelli del kit ripristinano con precisione l’altezza d’installazione e la cinematica.
Passi: incrementi da 0,25 mm per il ripristino esatto della quota.
Kit: 14 anelli; compensazione fino a 5,00 mm.
Materiale: acciaio bonificato ad alta resistenza, brunito.
Qualità: secondo specifica ZF Motorsport; tolleranze strette di planarietà e spessore.
Pratica / montaggio
Misurare la stack height secondo la serie; determinare pacco (dischi frizione e intermedi).
Target/reale: usare la tabella usura RCC 140; la differenza definisce il passo dell’anello richiesto.
Selezione: scegliere l’anello per mantenere l’altezza nel range nominale; evitare sovracompensazioni.
Limite d’usura: se superato, sostituire il pacco in carbonio (la sola sostituzione dell’anello non basta).
Tabelle di compensazione
Per frizione RCC 3/140
| Altezza carbonio | Anello / codice | Compensazione |
|---|---|---|
| Nuovo – 26,50 mm | 003002001729 | 0,00 mm* |
| 27,50 – 26,25 mm | 003002001922 | 0,25 mm |
| 27,50 – 26,50 mm | 003002001730 | 0,50 mm |
| 27,25 – 25,75 mm | 003002001923 | 0,75 mm |
| 27,00 – 25,50 mm | 003002001731 | 1,00 mm |
| 26,75 – 25,25 mm | 003002001924 | 1,25 mm |
| 26,50 – 25,00 mm | 003002001732 | 1,50 mm |
| 26,25 – 24,75 mm | 003002001925 | 1,75 mm |
| 26,00 – 24,50 mm | 003002001733 | 2,00 mm |
| 25,75 – 24,25 mm | 003002001926 | 2,25 mm |
| 25,50 – 24,00 mm | 003002001734 | 2,50 mm |
| 25,25 – 23,75 mm | 003002001927 | 2,75 mm |
| 25,00 – 23,50 mm | 003002001735 | 3,00 mm |
| 24,75 – 23,25 mm | 003002001928 | 3,25 mm |
| 24,50 – 23,00 mm | 003002001736 | 3,50 – 5,00 mm |
* Anello di riferimento (nuovo), nessuna compensazione.

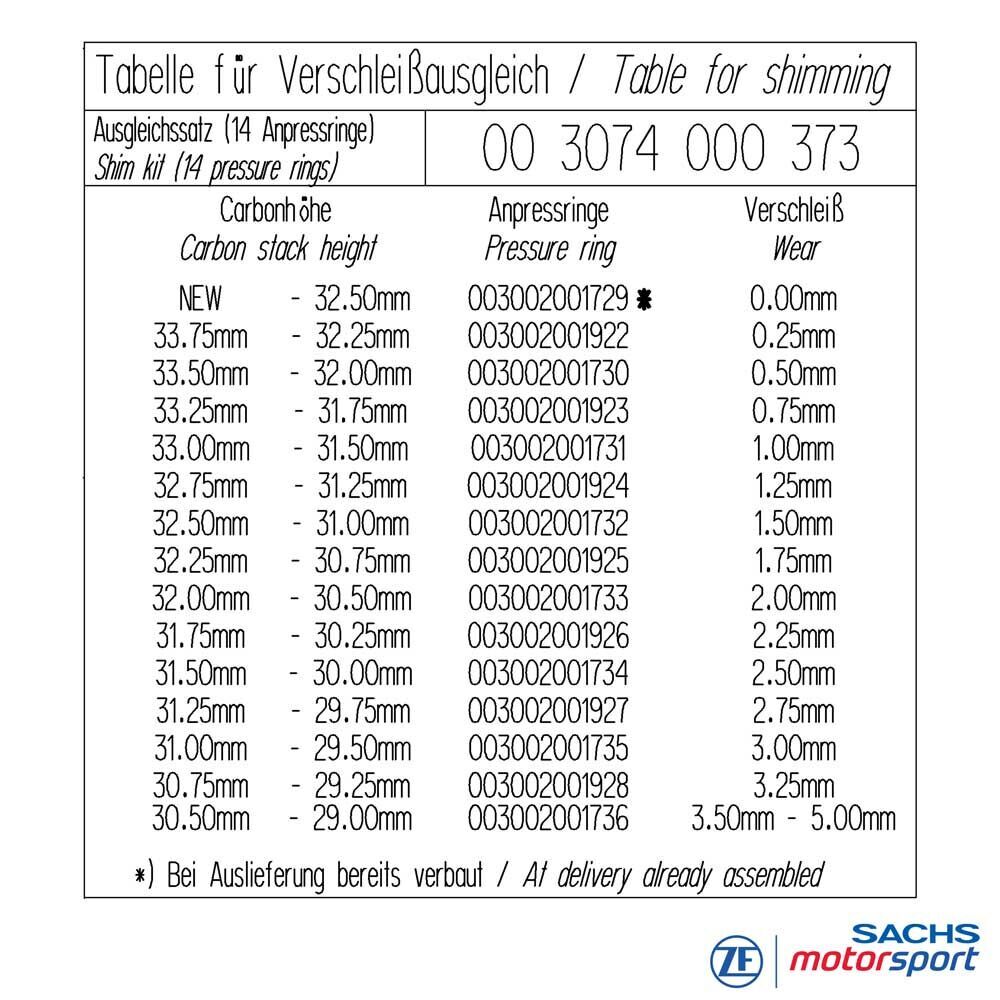

Per frizione RCC 4/140
| Altezza carbonio | Anello / codice | Compensazione |
|---|---|---|
| Nuovo – 32,50 mm | 003002001729 | 0,00 mm* |
| 33,75 – 32,25 mm | 003002001922 | 0,25 mm |
| 33,50 – 32,00 mm | 003002001730 | 0,50 mm |
| 33,25 – 31,75 mm | 003002001923 | 0,75 mm |
| 33,00 – 31,50 mm | 003002001731 | 1,00 mm |
| 32,75 – 31,25 mm | 003002001924 | 1,25 mm |
| 32,50 – 31,00 mm | 003002001732 | 1,50 mm |
| 32,25 – 30,75 mm | 003002001925 | 1,75 mm |
| 32,00 – 30,50 mm | 003002001733 | 2,00 mm |
| 31,75 – 30,25 mm | 003002001926 | 2,25 mm |
| 31,50 – 30,00 mm | 003002001734 | 2,50 mm |
| 31,25 – 29,75 mm | 003002001927 | 2,75 mm |
| 31,00 – 29,50 mm | 003002001735 | 3,00 mm |
| 30,75 – 29,25 mm | 003002001928 | 3,25 mm |
| 30,50 – 29,00 mm | 003002001736 | 3,50 – 5,00 mm |
* Anello di riferimento (nuovo), nessuna compensazione.
