Kit de arandelas de ajuste del embrague 003074000373
Shim kit para embrague de carbono SACHS RCC 3/140 y 4/140
Rendimiento constante entre mantenimientos: el shim kit RCC 140 003074000373 de ZF Motorsport compensa el desgaste del paquete de carbono y restablece la cinemática original del muelle de diafragma. La capacidad de par del embrague de competición de 140 mm se mantiene estable, con tacto de pedal limpio y fuerza de apriete reproducible.

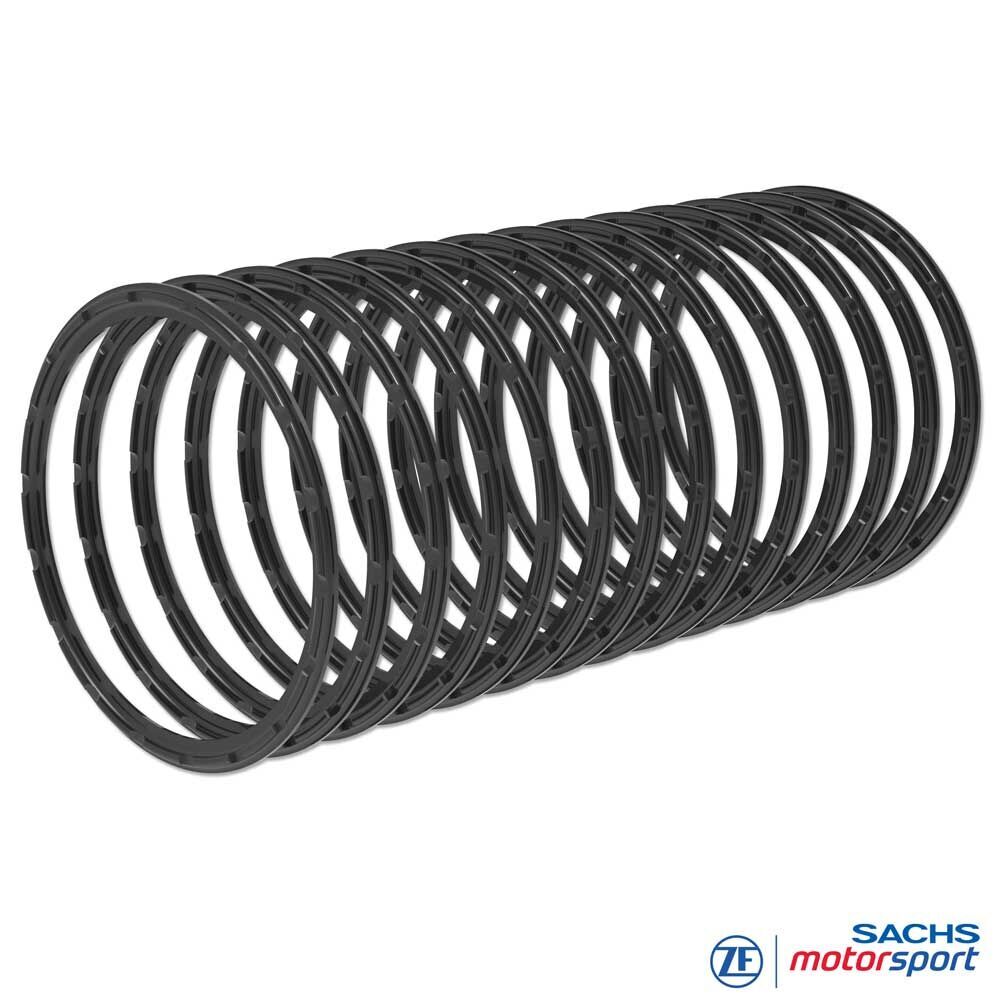

Contenido del kit: 14 anillos de presión con incrementos de 0,25 mm para ajustes precisos.
Compensación máxima: hasta 5,00 mm (mediante anillos individuales adecuados; ver tablas).
Ventajas
Kit completo para máxima compensación de desgaste
Mayor vida útil del paquete de carbono
Capacidad de par estable
Ajuste por pasos finos
Máxima calidad de fabricación
Fácil mantenimiento
Técnica
Shim kit RCC 140
Función: compensación dirigida del desgaste del stack de carbono ajustando la cota de apoyo/abrazo en la placa base del embrague. Si se supera el límite admisible, la capacidad cae rápidamente (deslizamiento, sobrecalentamiento, recorrido de desembrague excesivo). Los anillos del kit restablecen con precisión la altura de instalación y la cinemática.
Incrementos: pasos de 0,25 mm para una restitución exacta.
Kit: 14 anillos; compensación hasta 5,00 mm.
Material: acero templado de alta resistencia, bruñido.
Calidad: según especificación ZF Motorsport; tolerancias estrictas de espesor y excentricidad.
Tablas de compensación
Para RCC 3/140
| Altura del carbono | Anillo / n.º de pieza | Compensación |
|---|---|---|
| Nuevo – 26,50 mm | 003002001729 | 0,00 mm* |
| 27,50 – 26,25 mm | 003002001922 | 0,25 mm |
| 27,50 – 26,50 mm | 003002001730 | 0,50 mm |
| 27,25 – 25,75 mm | 003002001923 | 0,75 mm |
| 27,00 – 25,50 mm | 003002001731 | 1,00 mm |
| 26,75 – 25,25 mm | 003002001924 | 1,25 mm |
| 26,50 – 25,00 mm | 003002001732 | 1,50 mm |
| 26,25 – 24,75 mm | 003002001925 | 1,75 mm |
| 26,00 – 24,50 mm | 003002001733 | 2,00 mm |
| 25,75 – 24,25 mm | 003002001926 | 2,25 mm |
| 25,50 – 24,00 mm | 003002001734 | 2,50 mm |
| 25,25 – 23,75 mm | 003002001927 | 2,75 mm |
| 25,00 – 23,50 mm | 003002001735 | 3,00 mm |
| 24,75 – 23,25 mm | 003002001928 | 3,25 mm |
| 24,50 – 23,00 mm | 003002001736 | 3,50 – 5,00 mm |
* Anillo de referencia (nuevo), sin compensación.
Para RCC 4/140
| Altura del carbono | Anillo / n.º de pieza | Compensación |
|---|---|---|
| Nuevo – 32,50 mm | 003002001729 | 0,00 mm* |
| 33,75 – 32,25 mm | 003002001922 | 0,25 mm |
| 33,50 – 32,00 mm | 003002001730 | 0,50 mm |
| 33,25 – 31,75 mm | 003002001923 | 0,75 mm |
| 33,00 – 31,50 mm | 003002001731 | 1,00 mm |
| 32,75 – 31,25 mm | 003002001924 | 1,25 mm |
| 32,50 – 31,00 mm | 003002001732 | 1,50 mm |
| 32,25 – 30,75 mm | 003002001925 | 1,75 mm |
| 32,00 – 30,50 mm | 003002001733 | 2,00 mm |
| 31,75 – 30,25 mm | 003002001926 | 2,25 mm |
| 31,50 – 30,00 mm | 003002001734 | 2,50 mm |
| 31,25 – 29,75 mm | 003002001927 | 2,75 mm |
| 31,00 – 29,50 mm | 003002001735 | 3,00 mm |
| 30,75 – 29,25 mm | 003002001928 | 3,25 mm |
| 30,50 – 29,00 mm | 003002001736 | 3,50 – 5,00 mm |
* Anillo de referencia (nuevo), sin compensación.
