Koppeling-shimkit 003074000373
Shimkit voor SACHS carbon-koppeling RCC 3/140 en 4/140
Constante performance tussen servicebeurten: het RCC 140 shimkit 003074000373 van ZF Motorsport compenseert slijtage van het carbon koppelingspakket en herstelt de oorspronkelijke kinematica van de diafragmaveer. De koppelcapaciteit van de 140 mm carbon racing clutch blijft stabiel, met strak pedaalgevoel en reproduceerbare klemkracht.

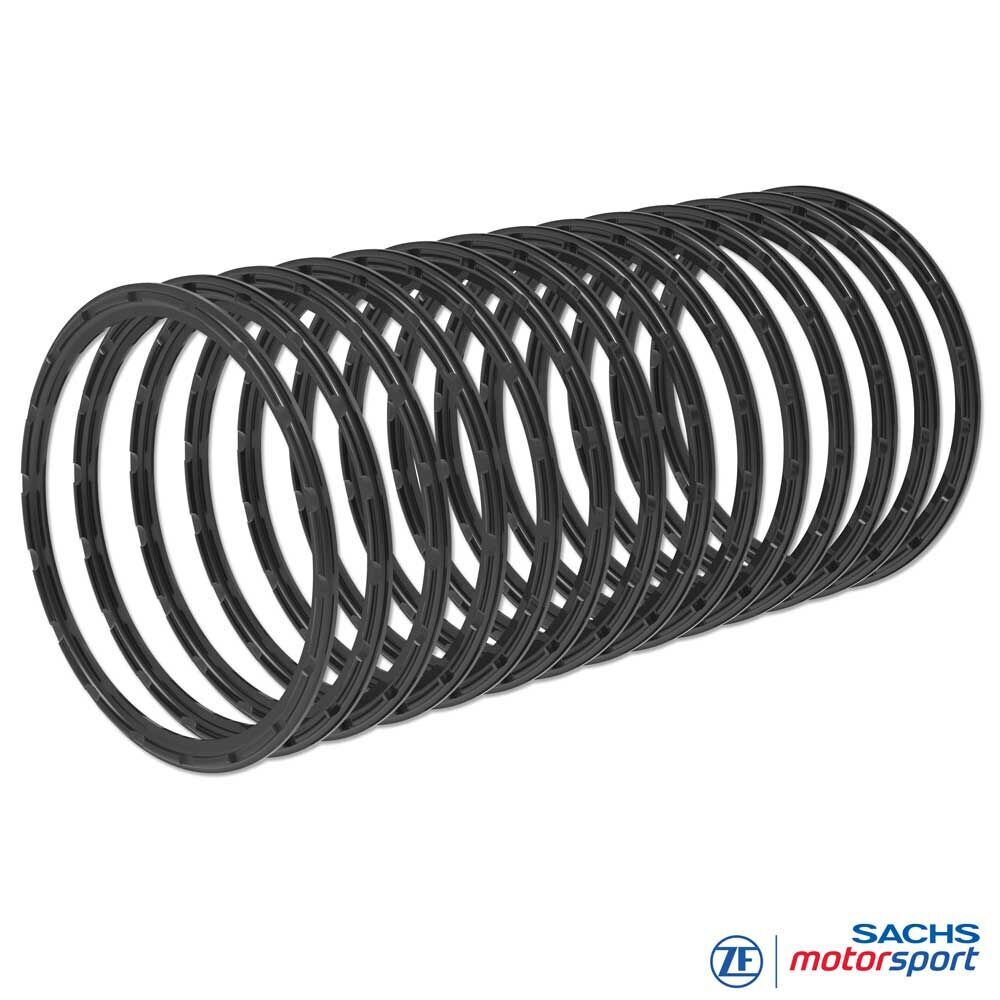

Inhoud shimkit: 14 drukringen met fijne stappen van 0,25 mm voor precieze service-setups.
Maximale compensatie: tot 5,00 mm (via passende afzonderlijke ringen; zie tabellen).
Voordelen
Compleet pakket voor maximale slijtagecompensatie
Langere levensduur van de carbon-stack
Stabiele koppelcapaciteit
Fijnstaps afstelling
Hoge productiekwaliteit
Servicevriendelijk
Techniek
Shimkit RCC 140
Functie: gerichte compensatie van de carbon-stack door het hef-/klemmaat bij de koppeling-basisplaat te corrigeren. Bij overschrijding van de slijtagelimiet daalt de capaciteit snel (slip, warmte, te grote vrijloop). De drukringen in het shimkit herstellen de inbouwhoogte exact en brengen de kinematica terug.
Stappen: 0,25 mm-incrementen voor exacte herstelhoogte.
Kit: 14 ringen; compensatie tot 5,00 mm.
Materiaal: hoogsterk veredeld staal, gezwart.
Kwaliteit: volgens ZF Motorsport-specificatie; strakke toleranties van slingering en dikte.
Praktijk / montage
Meet de stackhoogte (frictie- en tussenplaten) conform seriespecificatie.
Doel/werkelijk: gebruik de RCC 140-slijtagetabel; het verschil bepaalt de ringstap.
Ringkeuze: kies de drukring zodat de inbouwhoogte binnen het nominale bereik valt; vermijd overcompensatie.
Respecteer de slijtagelimiet; bij overschrijding carbon-pakket vervangen.
Compensatietabellen
Voor RCC 3/140
| Carbonhoogte | Drukring / art.nr. | Compensatie |
|---|---|---|
| Nieuw – 26,50 mm | 003002001729 | 0,00 mm* |
| 27,50 – 26,25 mm | 003002001922 | 0,25 mm |
| 27,50 – 26,50 mm | 003002001730 | 0,50 mm |
| 27,25 – 25,75 mm | 003002001923 | 0,75 mm |
| 27,00 – 25,50 mm | 003002001731 | 1,00 mm |
| 26,75 – 25,25 mm | 003002001924 | 1,25 mm |
| 26,50 – 25,00 mm | 003002001732 | 1,50 mm |
| 26,25 – 24,75 mm | 003002001925 | 1,75 mm |
| 26,00 – 24,50 mm | 003002001733 | 2,00 mm |
| 25,75 – 24,25 mm | 003002001926 | 2,25 mm |
| 25,50 – 24,00 mm | 003002001734 | 2,50 mm |
| 25,25 – 23,75 mm | 003002001927 | 2,75 mm |
| 25,00 – 23,50 mm | 003002001735 | 3,00 mm |
| 24,75 – 23,25 mm | 003002001928 | 3,25 mm |
| 24,50 – 23,00 mm | 003002001736 | 3,50 – 5,00 mm |
* Referentiering (nieuw), geen compensatie.

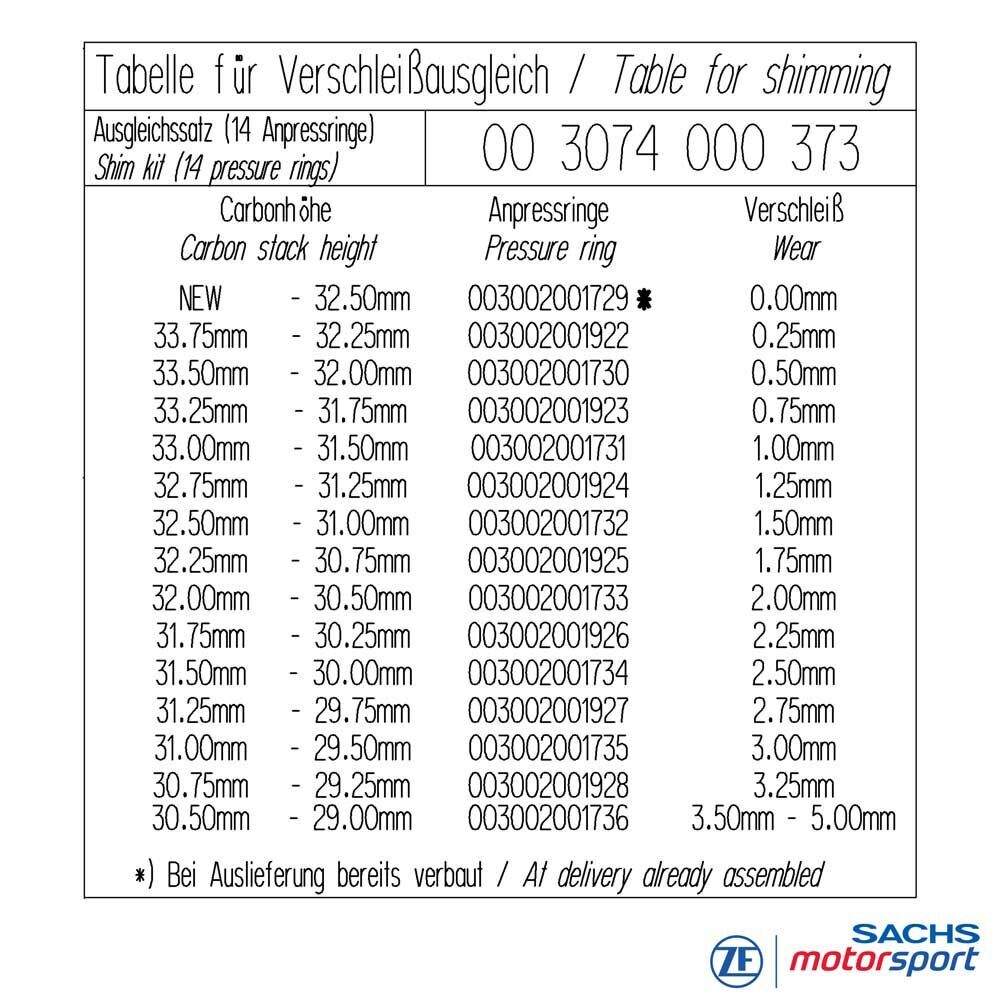

Voor RCC 4/140
| Carbonhoogte | Drukring / art.nr. | Compensatie |
|---|---|---|
| Nieuw – 32,50 mm | 003002001729 | 0,00 mm* |
| 33,75 – 32,25 mm | 003002001922 | 0,25 mm |
| 33,50 – 32,00 mm | 003002001730 | 0,50 mm |
| 33,25 – 31,75 mm | 003002001923 | 0,75 mm |
| 33,00 – 31,50 mm | 003002001731 | 1,00 mm |
| 32,75 – 31,25 mm | 003002001924 | 1,25 mm |
| 32,50 – 31,00 mm | 003002001732 | 1,50 mm |
| 32,25 – 30,75 mm | 003002001925 | 1,75 mm |
| 32,00 – 30,50 mm | 003002001733 | 2,00 mm |
| 31,75 – 30,25 mm | 003002001926 | 2,25 mm |
| 31,50 – 30,00 mm | 003002001734 | 2,50 mm |
| 31,25 – 29,75 mm | 003002001927 | 2,75 mm |
| 31,00 – 29,50 mm | 003002001735 | 3,00 mm |
| 30,75 – 29,25 mm | 003002001928 | 3,25 mm |
| 30,50 – 29,00 mm | 003002001736 | 3,50 – 5,00 mm |
* Referentiering (nieuw), geen compensatie.
