Shimsats för koppling 003074000373
Shim-kit för SACHS kolfiberkoppling RCC 3/140 och 4/140
Konsekvent prestanda mellan serviceintervall: RCC 140-shimsatsen 003074000373 från ZF Motorsport kompenserar slitaget i kolfiberstacken och återställer membranfjäderns ursprungliga kinematik. Vridmomentkapaciteten hos 140 mm carbon racing clutch förblir stabil med tydlig pedalkänsla och reproducerbar klämkraft.
Innehåll: 14 tryckringar i 0,25 mm-steg för exakta serviceinställningar.
Maximal kompensation: upp till 5,00 mm (via lämpliga enstaka ringar; se tabeller).
Fördelar
Komplett sats för maximal slitageskompensation
Lång livslängd för kolfiberstack
Stabil vridmomentkapacitet
Finstegsjustering
Hög tillverkningskvalitet
Servicevänlig
Teknik
Shim-kit RCC 140
Funktion: riktad slitageskompensation av kolfiberstacken genom justering av vridpunkt/klämmått vid kopplingens basplatta. Om tillåten slitagegräns överskrids minskar kapaciteten snabbt (slirning, värme, för lång frigång). Tryckringarna i satsen återställer exakt installationshöjd och kinematik.
Steg: 0,25 mm-inkrement för exakt återställning.
Sats: 14 ringar; kompensation upp till 5,00 mm.
Material: höghållfast seghärdat stål, brunerat.
Kvalitet: enligt ZF Motorsport-specifikation; snäva toleranser för kast och tjocklek.
Praktik / montering
Mät stackhöjd (friktions- och mellanplattor) enligt serien.
Mål/faktiskt: använd RCC 140-slitagetabell; skillnaden avgör ringsteg.
Val: välj tryckring så att installationshöjden ligger inom nominellt område; undvik överkompensation.
Slitagegräns: vid överskridande ska kolfiberpaketet bytas.
Kompensationstabeller
För RCC 3/140
| Kolfiberhöjd | Tryckring / art.nr | Kompensation |
|---|---|---|
| Ny – 26,50 mm | 003002001729 | 0,00 mm* |
| 27,50 – 26,25 mm | 003002001922 | 0,25 mm |
| 27,50 – 26,50 mm | 003002001730 | 0,50 mm |
| 27,25 – 25,75 mm | 003002001923 | 0,75 mm |
| 27,00 – 25,50 mm | 003002001731 | 1,00 mm |
| 26,75 – 25,25 mm | 003002001924 | 1,25 mm |
| 26,50 – 25,00 mm | 003002001732 | 1,50 mm |
| 26,25 – 24,75 mm | 003002001925 | 1,75 mm |
| 26,00 – 24,50 mm | 003002001733 | 2,00 mm |
| 25,75 – 24,25 mm | 003002001926 | 2,25 mm |
| 25,50 – 24,00 mm | 003002001734 | 2,50 mm |
| 25,25 – 23,75 mm | 003002001927 | 2,75 mm |
| 25,00 – 23,50 mm | 003002001735 | 3,00 mm |
| 24,75 – 23,25 mm | 003002001928 | 3,25 mm |
| 24,50 – 23,00 mm | 003002001736 | 3,50 – 5,00 mm |
* Referensring (ny), ingen kompensation.

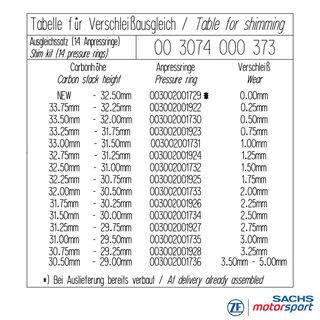

För RCC 4/140
| Kolfiberhöjd | Tryckring / art.nr | Kompensation |
|---|---|---|
| Ny – 32,50 mm | 003002001729 | 0,00 mm* |
| 33,75 – 32,25 mm | 003002001922 | 0,25 mm |
| 33,50 – 32,00 mm | 003002001730 | 0,50 mm |
| 33,25 – 31,75 mm | 003002001923 | 0,75 mm |
| 33,00 – 31,50 mm | 003002001731 | 1,00 mm |
| 32,75 – 31,25 mm | 003002001924 | 1,25 mm |
| 32,50 – 31,00 mm | 003002001732 | 1,50 mm |
| 32,25 – 30,75 mm | 003002001925 | 1,75 mm |
| 32,00 – 30,50 mm | 003002001733 | 2,00 mm |
| 31,75 – 30,25 mm | 003002001926 | 2,25 mm |
| 31,50 – 30,00 mm | 003002001734 | 2,50 mm |
| 31,25 – 29,75 mm | 003002001927 | 2,75 mm |
| 31,00 – 29,50 mm | 003002001735 | 3,00 mm |
| 30,75 – 29,25 mm | 003002001928 | 3,25 mm |
| 30,50 – 29,00 mm | 003002001736 | 3,50 – 5,00 mm |
* Referensring (ny), ingen kompensation.
