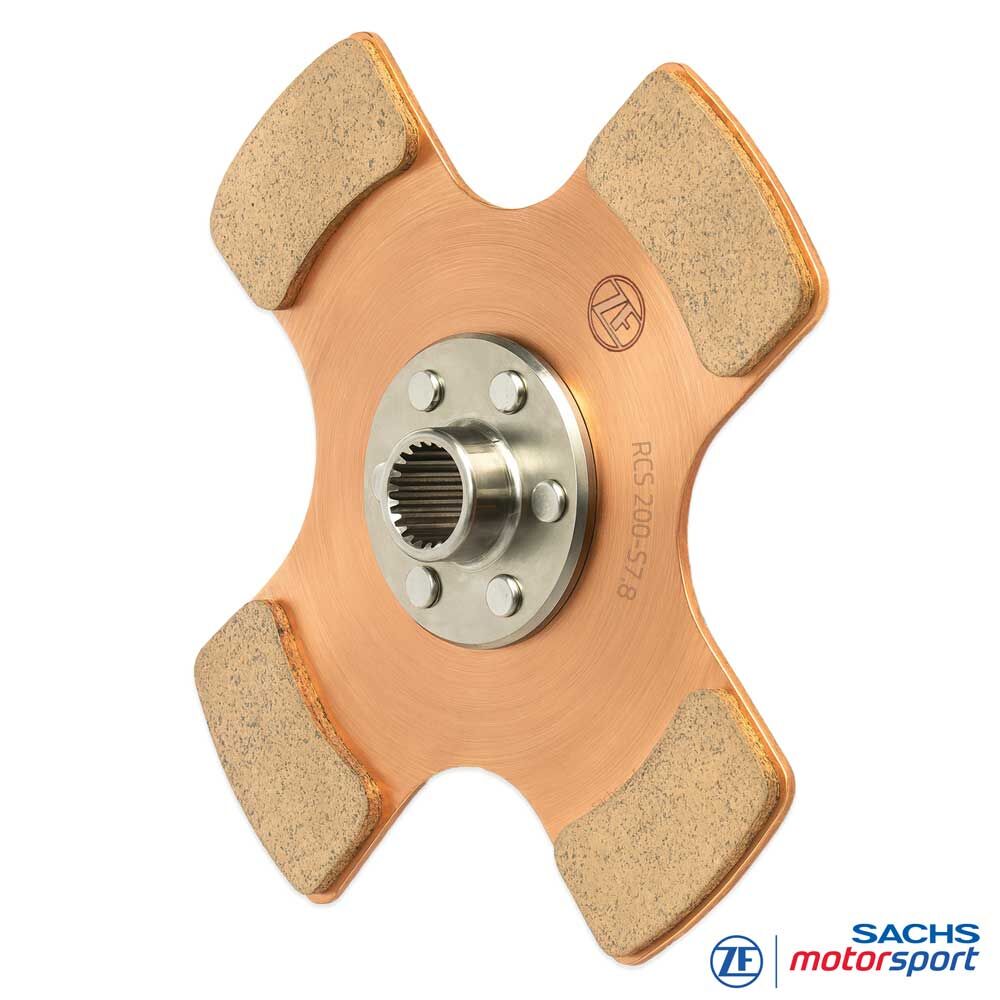

Racekoppelingsplaat SACHS RCS 200 S7.8 881864002624
Koppelingsplaat met sintermetalen frictiepads en 7,8 mm voeringdikte voor SACHS RCS 200 racekoppelingen
De SACHS RCS 200 S7.8 koppelingsplaat met sintermetalen frictiepads 881864002624 is een hoogwaardige meenemerplaat voor modulaire SACHS RCS 200 meerschijfs-racekoppelingen. Ze combineert de grote 200 mm diameter met 7,8 mm voeringdikte en is ontworpen voor hoge koppelcapaciteit, thermische stabiliteit en veeleisende motorsportomstandigheden.
Deze uitvoering is bedoeld voor toepassingen waarbij niet de minimaal mogelijke roterende massa centraal staat, maar belastbaarheid, slijtage-reserve en constante werking gedurende de gebruiksduur. Het 200 mm formaat biedt meer frictieoppervlak en thermische reserve dan kleinere RCS-bouwmaten.
De S7.8-variant biedt een hoog volume frictiemateriaal voor herhaalde starts, hoge koppelingstemperaturen en lange belastingsfasen. Daardoor is deze koppelingsplaat bijzonder geschikt voor krachtige voertuigen, lange stints en toepassingsprofielen met hoge frictiearbeid in het koppelingssysteem.
Het artikelnummer 881864002624 identificeert de concreet geselecteerde uitvoering met het passende naafprofiel voor de betreffende ingaande versnellingsbakas. De koppelingsplaat is bedoeld voor gebruik binnen vrijgegeven SACHS RCS 200 koppelingsconfiguraties.
Uitvoeringen
Artikelnummer: 881864002624
Systeem: SACHS RCS 200 meerschijfs-racekoppeling
Component: koppelingsplaat / meenemerplaat
Frictiemateriaal: sintermetalen frictiepads met hardsoldeer bevestigd op draagplaat
Voeringdikte: 7,8 mm
Uitvoering: starre koppelingsplaat
Naafprofiel: voertuig- en versnellingsbakspecifiek passend bij de ingaande versnellingsbakas
Opmerking: Het artikelnummer 881864002624 identificeert de concreet geselecteerde SACHS RCS 200 S7.8 koppelingsplaat met sintermetalen frictiepads. Vóór montage moeten artikelnummer, naafprofiel, naaflengte-uitvoering en vrijgegeven RCS 200 koppelingsconfiguratie worden afgestemd op de bestaande voertuig- en versnellingsbakopbouw.
Voordelen in één oogopslag
Groot 200 mm formaat voor hoge koppelcapaciteit
7,8 mm voeringdikte voor hoog volume frictiemateriaal en lange gebruiksduur
Hoge thermische reserve bij herhaalde starts en lange belastingsfasen
Stabiele krachtoverbrenging bij hoge mechanische en thermische belasting
Robuuste sinterpadtechniek voor veeleisende motorsportomstandigheden
Geschikt voor krachtige voertuigen met hoge frictiearbeid in het koppelingssysteem
Voertuigspecifiek naafprofiel voor de betreffende ingaande versnellingsbakas
Passend voor modulaire SACHS RCS 200 racekoppelingen van ZF Motorsport
De techniek
Sinterpads 7,8 mm
De SACHS RCS 200 S7.8 koppelingsplaat met sintermetalen frictiepads 881864002624 is ontworpen voor hoge frictiearbeid, hoge temperaturen en herhaalde belastingswisselingen in de motorsport. De sintermetalen frictiepads zijn met hardsoldeer verbonden met de draagplaat en maken een belastbare frictiecombinatie met direct aangrijpgedrag mogelijk.
De 7,8 mm voeringdikte biedt binnen het RCS 200 systeem een grote materiaalreserve. Daardoor is deze koppelingsplaat bijzonder geschikt voor toepassingen waarbij standtijd, temperatuurstabiliteit en reproduceerbare werking belangrijker zijn dan het laagst mogelijke roterende gewicht.
Door de 200 mm diameter biedt deze uitvoering meer frictieoppervlak en thermische capaciteit dan kleinere RCS-bouwmaten. Dat maakt haar bijzonder interessant voor voertuigen met hoog motorvermogen, lange stints en zware belasting van het koppelingspakket.

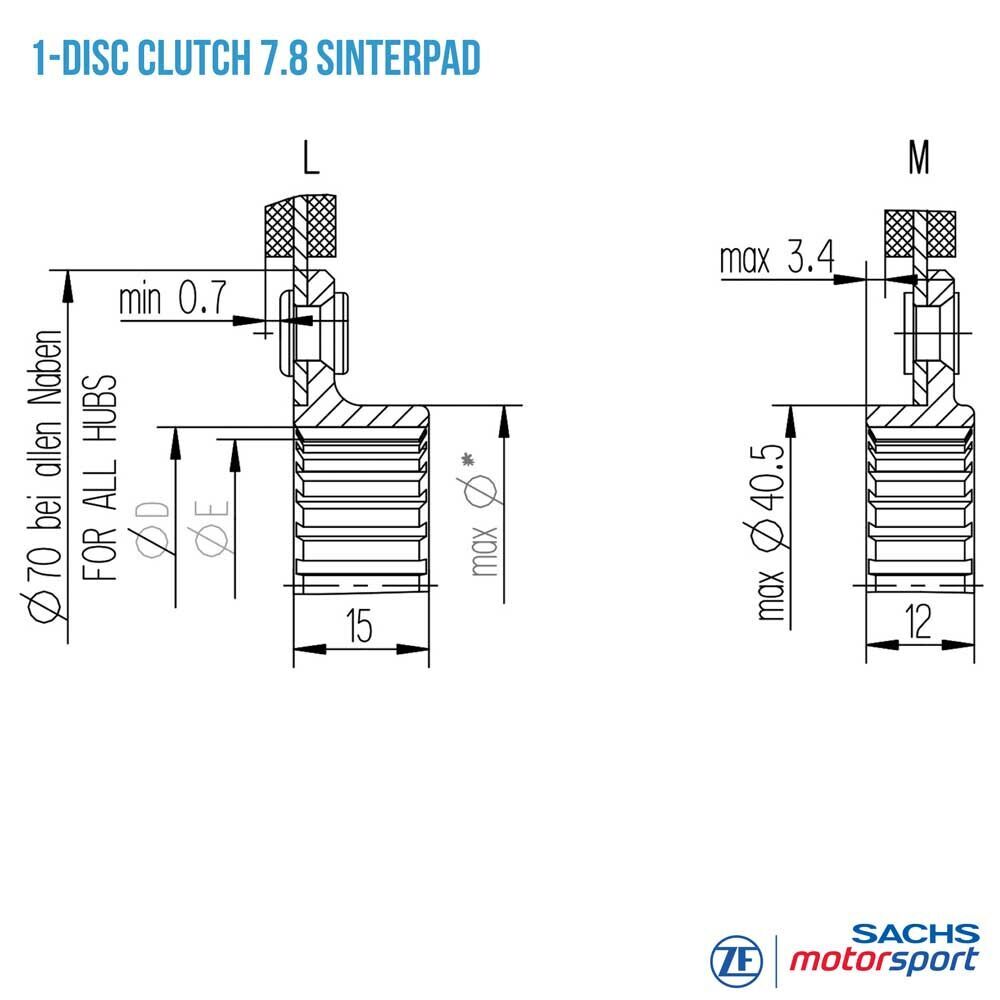

Naafprofiel
Het naafprofiel van de SACHS RCS 200 S7.8 koppelingsplaat 881864002624 is afgestemd op de betreffende ingaande versnellingsbakas. Daardoor ontstaat een nauwkeurige verbinding tussen koppelingsplaat en versnellingsbak, die essentieel is voor een zuivere krachtoverbrenging en hoge bedrijfszekerheid in de motorsport.

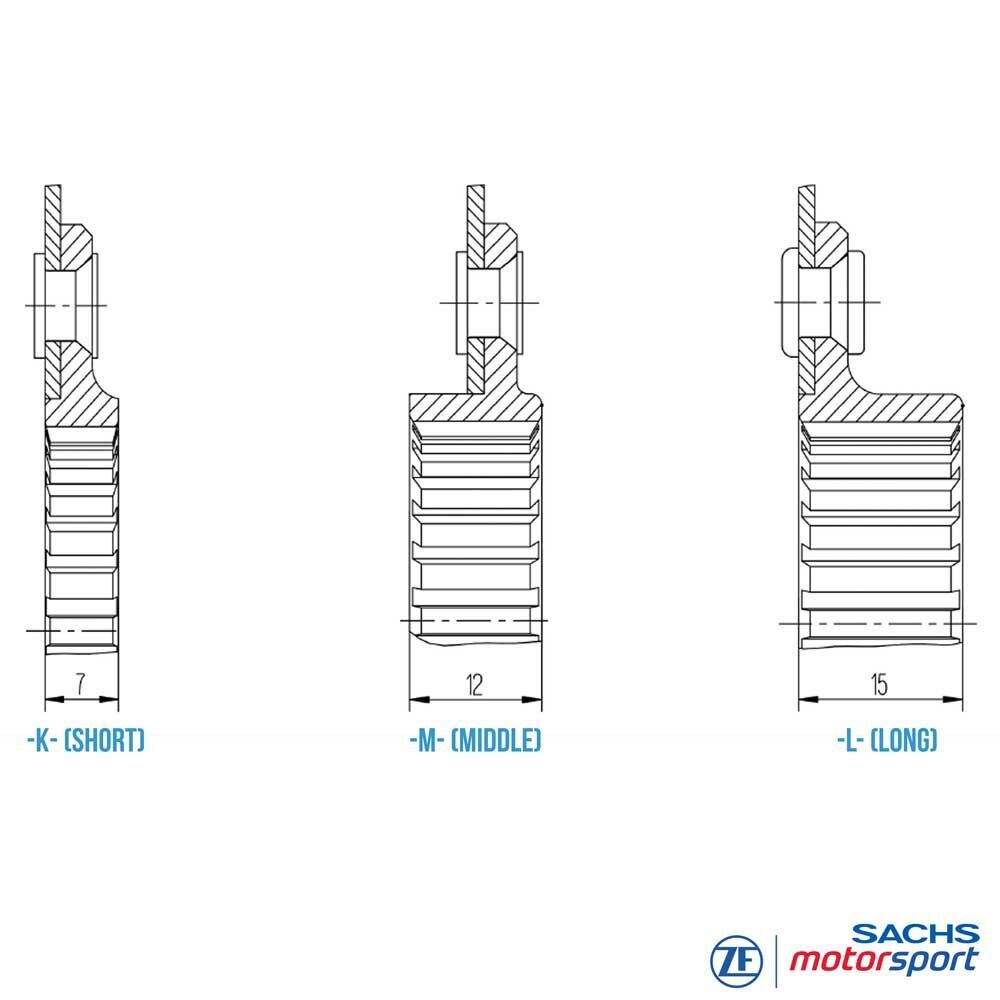

Bij vervanging van een versleten koppelingsplaat moet de bestaande naaflengte-uitvoering van de SACHS RCS 200 koppeling exact worden aangehouden. Bij nieuwbouw, ombouw of individuele samenstelling van een RCS 200 koppelingspakket mogen uitsluitend de af fabriek vrijgegeven naaflengtecombinaties voor de betreffende koppelingsconfiguratie worden gebruikt.
Vóór montage moet het naafprofiel worden afgestemd op de bestaande ingaande versnellingsbakas en op koppelingshuis, tussenplaten, drukplaat en vrijgegeven RCS 200 configuratie.
SACHS RCS 200 systeem

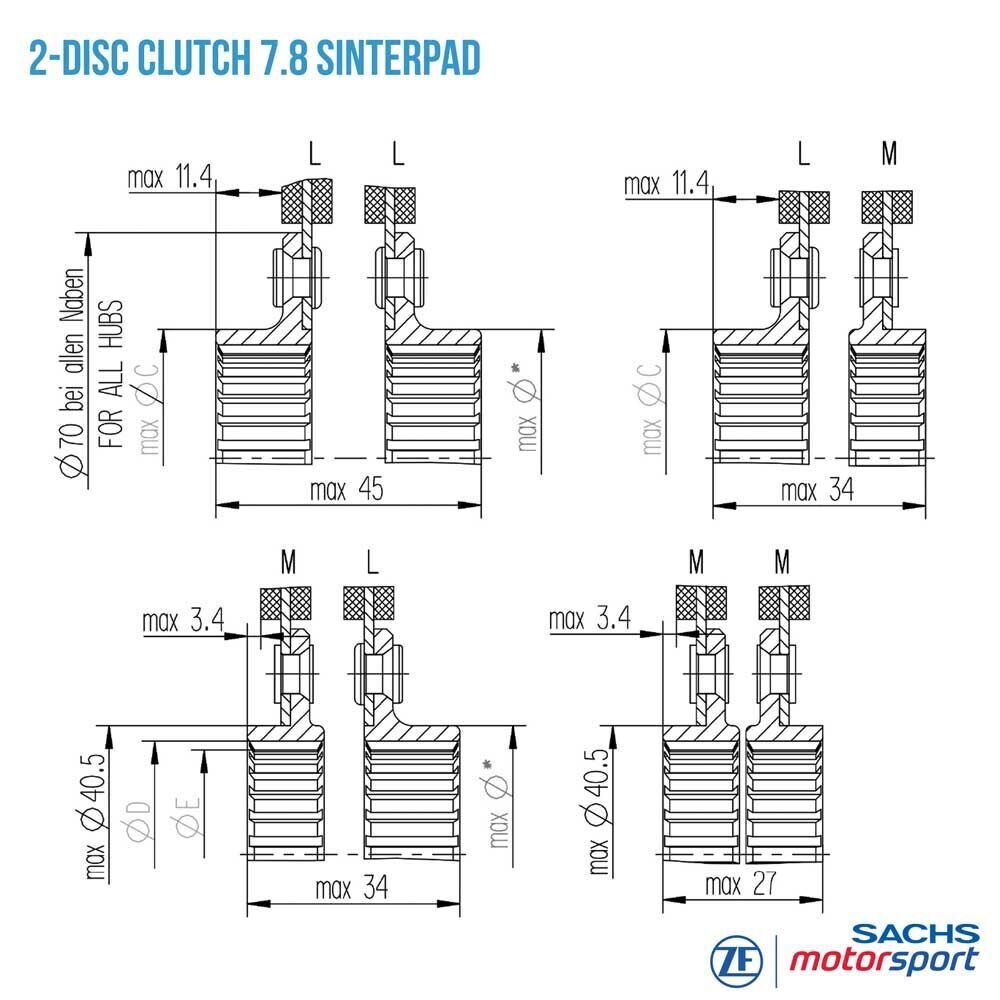

Als onderdeel van het modulaire SACHS RCS 200 koppelingssysteem wordt de koppelingsplaat gecombineerd met vrijgegeven drukplaten, tussenplaten en koppelingshuizen. Doorslaggevend zijn het aantal platen, de voeringdikte, de installatiehoogte en de passende afstemming van het volledige koppelingspakket.
Het artikelnummer 881864002624 identificeert de concrete uitvoering van deze SACHS RCS 200 S7.8 koppelingsplaat met sintermetalen frictiepads. Voor een veilige werking moeten koppelingsplaat, frictiepartners, koppelingshuis, drukplaat, tussenplaten en inbouwmaten als totaalsysteem worden beschouwd.
Toepassingsgebieden
CIRCUIT / TOERWAGENS
Super GT, ELMS,
DTM, STCC, NLS, TCR, GT World Challenge enz.
ENDURANCE
24-uursseries,
GT World Challenge Europe, WEC, IMSA, Asian Le Mans Series enz.
RALLYCROSS/AUTOCROSS
World RX
European Rallycross Championship, CEAX, SCCA Solo enz.
RALLY
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC enz.
