Koppeling-shimkit 003074000356
Pakket vulringen voor SACHS carbon-koppeling RCC 140
Constante performance tussen servicebeurten: het SACHS RCC 140 shimkit 003074000356 van ZF Motorsport compenseert slijtage van het carbon koppelingspakket en herstelt de oorspronkelijke kinematica van de diafragmaveer. De koppelcapaciteit van de 140 mm carbon racing clutch blijft stabiel – met strak pedaalgevoel en reproduceerbare klemkracht.

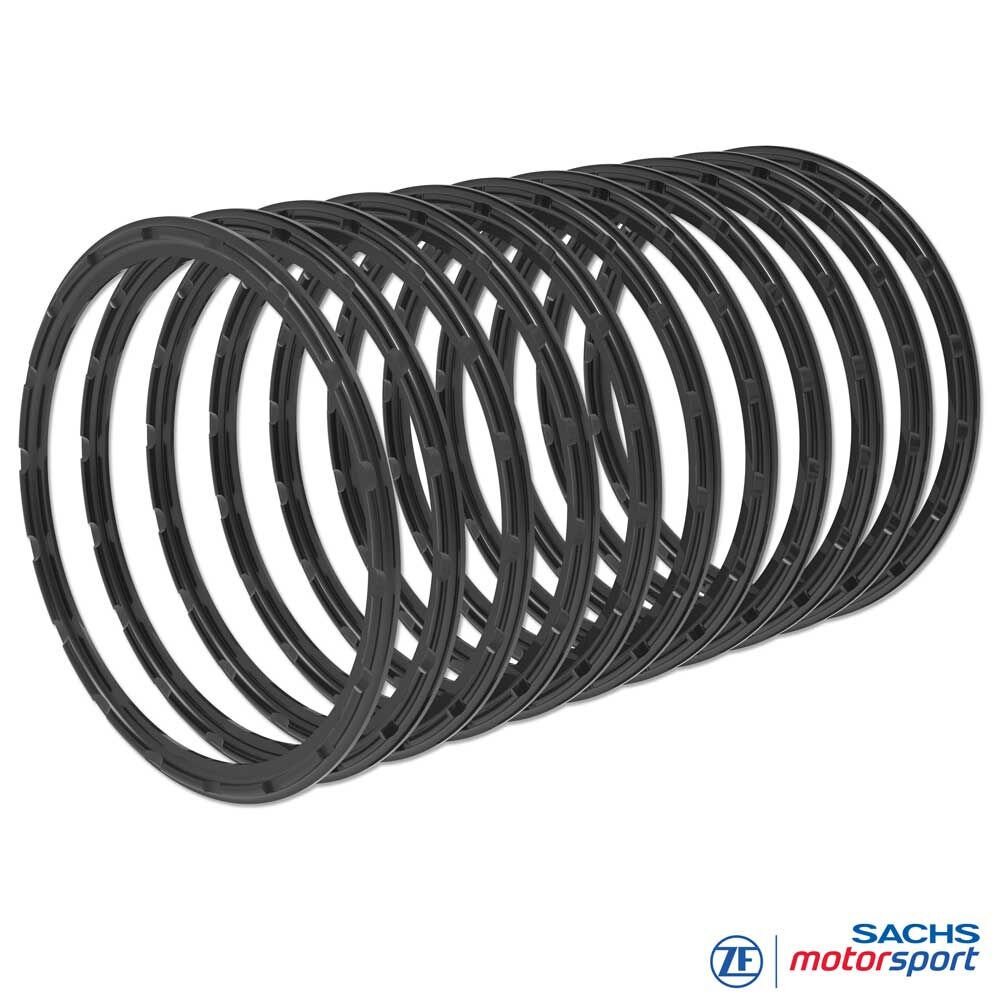

Inhoud shimkit: 11 drukringen met fijne stappen (0,25 mm) voor precieze service-setups.
Maximale slijtagecompensatie: tot 4,00 mm (via geschikte enkele ringen; zie tabel).
Voordelen
Compleet pakket voor maximale slijtagecompensatie
Maximale levensduur van de carbon-stack
Stabiele koppelcapaciteit over de gehele inzet
Fijnstap-afstelling van inbouwhoogte
Top productiekwaliteit
Servicevriendelijk, reproduceerbare setups
Techniek
Shimkit RCC 140
Functie: gerichte compensatie van slijtage aan de carbon-stack door het hef-/klemmaat op de koppeling-basisplaat te corrigeren. Bij overschrijding van de slijtagelimiet daalt de koppelcapaciteit snel (slip, warmteopbouw, te grote vrijloop). De drukringen in het shimkit herstellen de inbouwhoogte nauwkeurig en brengen de oorspronkelijke kinematica terug.
Stappen: 0,25 mm-incremente voor exacte herstelhoogte.
Shimkit: 11 ringen per set; slijtagecompensatie tot 4,00 mm met geschikte enkele ringen (zie tabel).

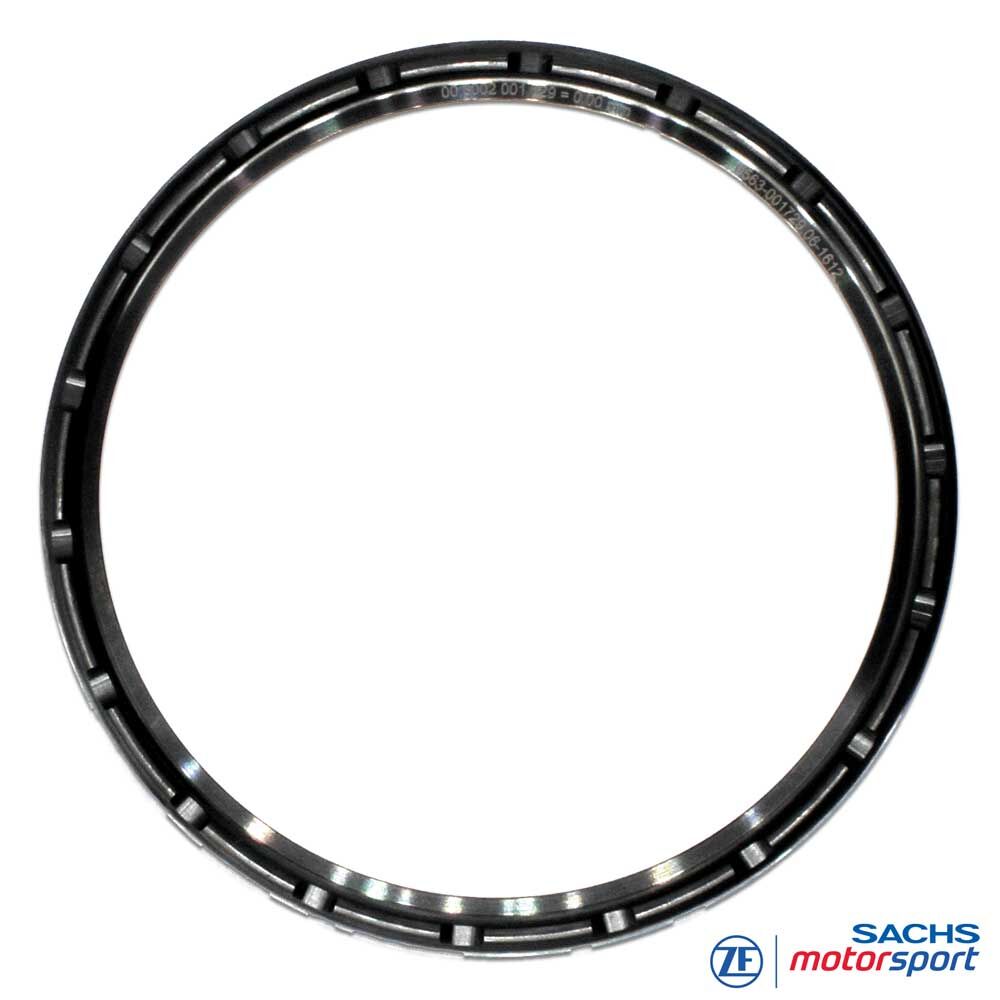

Materiaal: hoogsterk gehard staal, geblauwd; bestand tegen temperatuur- en belastingscycli.
Kwaliteitsnorm: volgens ZF Motorsport-specificatie; nauwe slingering- en dikte-toleranties.
Praktijk / montage
Stackhoogte meten: bepaal het carbon-pakket (frictie- en tussenplaten) volgens seriespecificatie.
Doel/werkelijk: gebruik de RCC 140-slijtagetabel; het verschil bepaalt de ringstap.
Ringkeuze: kies de SACHS RCC 140-drukring die de inbouwhoogte binnen de doelmarge houdt; voorkom overcompensatie.
Slijtagelimiet: bij overschrijding het carbon-pakket vervangen – alleen ringwissel is onvoldoende.

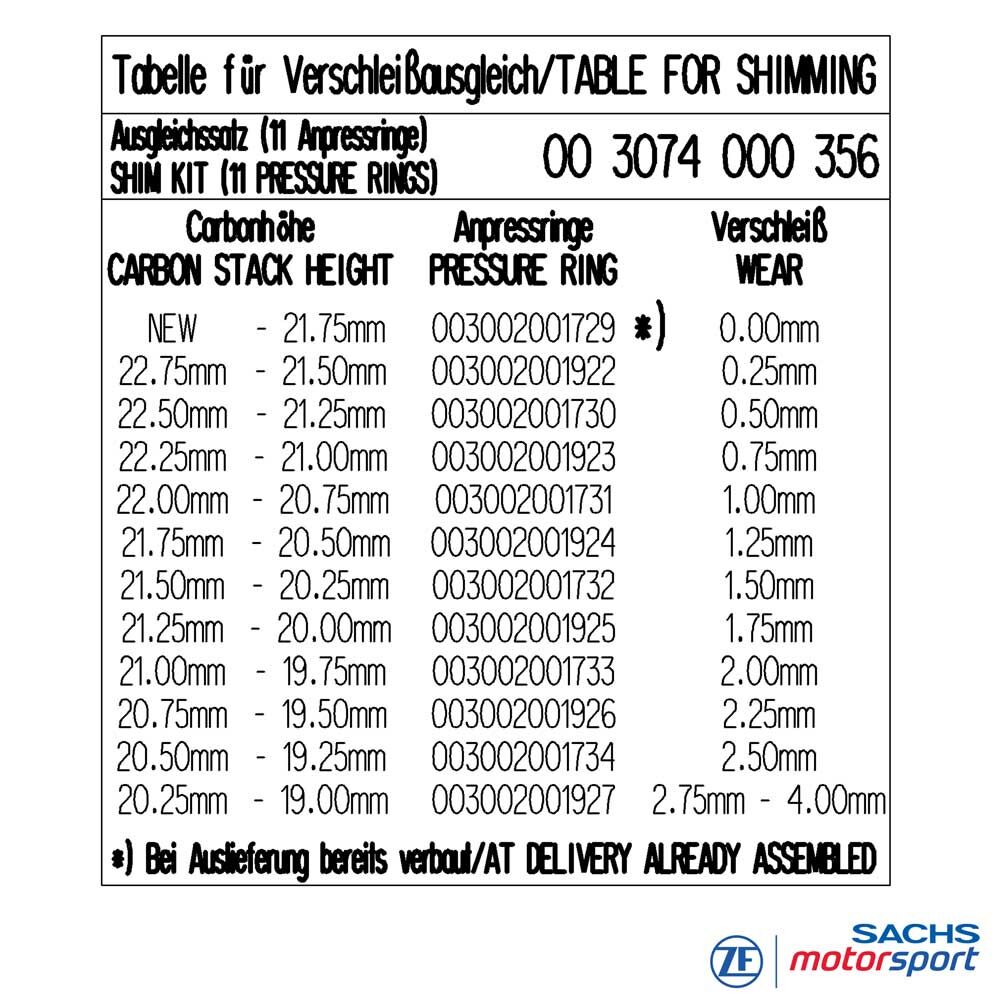

Tabel slijtagecompensatie
| Carbonhoogte | Drukring / art.nr. | Compensatie |
|---|---|---|
| Nieuw – 21,75 mm | 003002001729 | 0,00 mm* |
| 22,75 – 21,75 mm | 003002001922 | 0,25 mm |
| 22,50 – 21,25 mm | 003002001730 | 0,50 mm |
| 22,25 – 21,00 mm | 003002001923 | 0,75 mm |
| 22,00 – 20,75 mm | 003002001731 | 1,00 mm |
| 21,75 – 20,50 mm | 003002001924 | 1,25 mm |
| 21,50 – 20,25 mm | 003002001732 | 1,50 mm |
| 21,25 – 20,00 mm | 003002001925 | 1,75 mm |
| 21,00 – 19,75 mm | 003002001733 | 2,00 mm |
| 20,75 – 19,50 mm | 003002001920 | 2,25 mm |
| 20,50 – 19,25 mm | 003002001734 | 2,50 mm |
| 20,25 – 19,00 mm | 003002001927 | 2,75 – 4,00 mm |
* Referentiering (nieuw), zonder compensatie.
