Kit de arandelas de ajuste del embrague 003074000356
Paquete de shims para embrague de carbono SACHS RCC 140
Rendimiento constante entre mantenimientos: el shim kit SACHS RCC 140 003074000356 de ZF Motorsport compensa el desgaste del paquete de carbono y restablece la cinemática original del muelle de diafragma. La capacidad de par del embrague de competición de 140 mm se mantiene estable – con tacto de pedal limpio y fuerza de apriete reproducible.

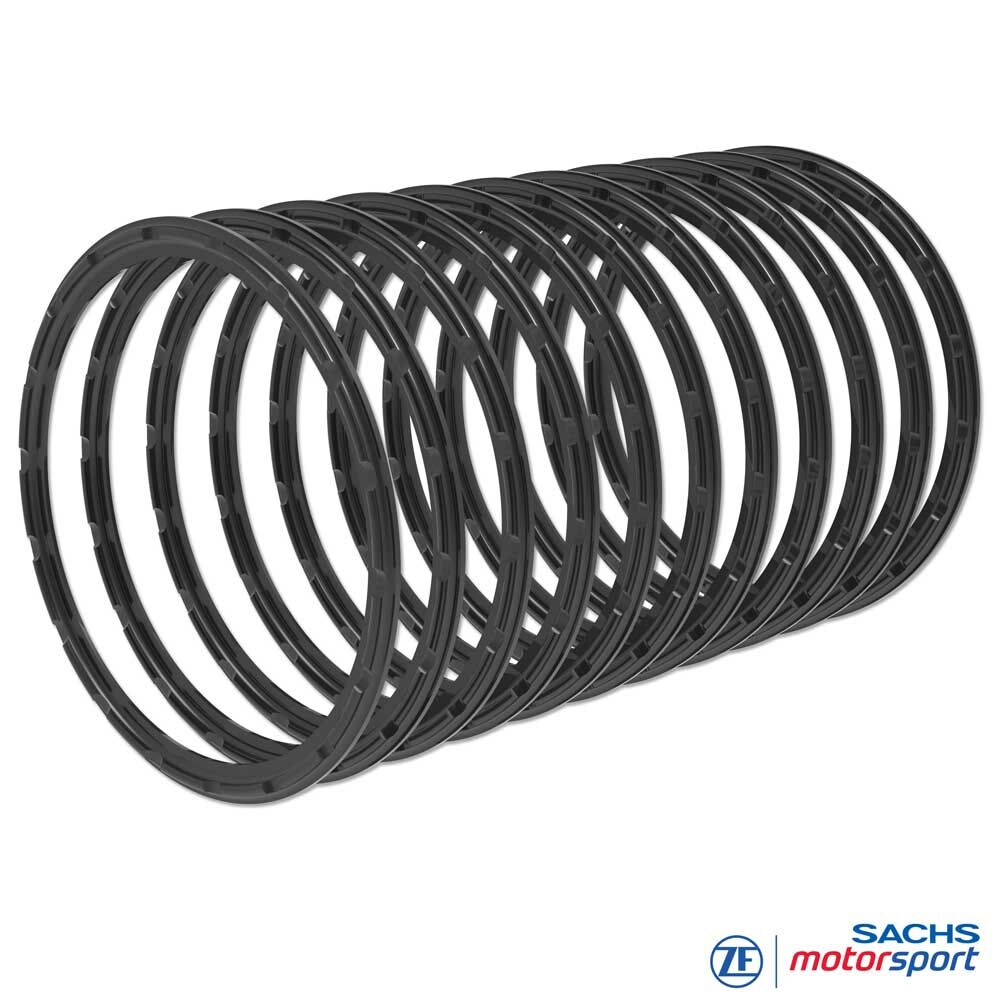

Contenido del kit: 11 anillos de presión con pasos finos (incrementos de 0,25 mm) para ajustes precisos.
Compensación máxima del desgaste: hasta 4,00 mm (mediante anillos individuales adecuados; ver tabla).
Ventajas
Kit completo para máxima compensación de desgaste
Vida útil máxima del stack de carbono
Capacidad de par estable durante todo el ciclo
Ajuste por pasos finos de la altura de instalación
Máxima calidad de fabricación
Fácil mantenimiento, ajustes reproducibles
Técnica
Shim kit RCC 140
Función: compensación dirigida del desgaste del stack de carbono mediante el ajuste de la cota de apoyo/apriete en la placa base del embrague. Superar el límite de desgaste reduce rápidamente la capacidad de par (deslizamiento, calor, recorrido de desembrague excesivo). Los anillos de presión del kit restablecen con precisión la altura de instalación y la cinemática original.
Incrementos: 0,25 mm para una restitución exacta de la altura.
Shim kit: 11 anillos en el juego; compensación hasta 4,00 mm con anillos individuales adecuados (ver tabla).
Material: acero de alta resistencia templado, pavonado; resistente a temperatura y ciclos de carga.
Calidad: según especificación ZF Motorsport; tolerancias estrictas de excentricidad y espesor.
Práctica / montaje
Medir la altura del stack: determinar el paquete de carbono (discos de fricción e intermedios) según la serie.
Objetivo/real: usar la tabla de desgaste RCC 140; la diferencia define el paso del anillo requerido.
Selección del anillo: elegir el anillo de presión SACHS RCC 140 que mantenga la altura dentro del rango objetivo; evitar la sobrecompensación.
Límite de desgaste: si se supera, sustituir el paquete de carbono – solo cambiar el anillo no es suficiente.

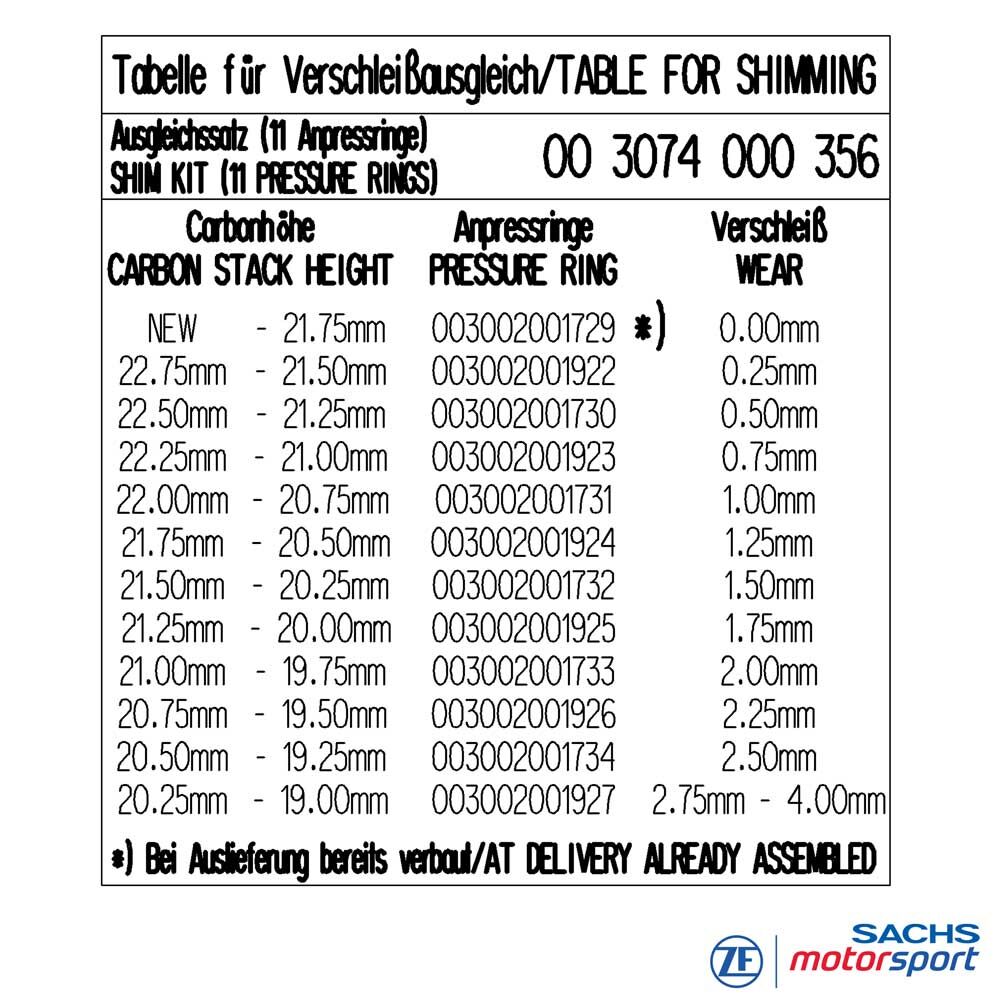

Tabla de compensación de desgaste
| Altura del stack de carbono | Anillo de presión / ref. | Compensación |
|---|---|---|
| Nuevo – 21,75 mm | 003002001729 | 0,00 mm* |
| 22,75 – 21,75 mm | 003002001922 | 0,25 mm |
| 22,50 – 21,25 mm | 003002001730 | 0,50 mm |
| 22,25 – 21,00 mm | 003002001923 | 0,75 mm |
| 22,00 – 20,75 mm | 003002001731 | 1,00 mm |
| 21,75 – 20,50 mm | 003002001924 | 1,25 mm |
| 21,50 – 20,25 mm | 003002001732 | 1,50 mm |
| 21,25 – 20,00 mm | 003002001925 | 1,75 mm |
| 21,00 – 19,75 mm | 003002001733 | 2,00 mm |
| 20,75 – 19,50 mm | 003002001920 | 2,25 mm |
| 20,50 – 19,25 mm | 003002001734 | 2,50 mm |
| 20,25 – 19,00 mm | 003002001927 | 2,75 – 4,00 mm |
* Anillo de referencia (nuevo), sin compensación.
