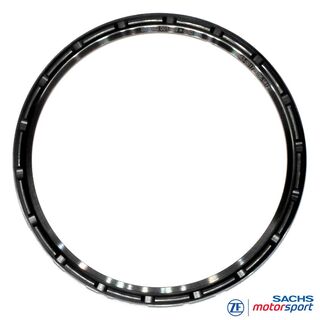

Shimsats för koppling 003074000356
Shimsats för SACHS kolfiberkoppling RCC 140
Konsekvent prestanda mellan serviceintervall: SACHS RCC 140-shimsatsen 003074000356 från ZF Motorsport kompenserar slitage i kolfiberstacken och återställer membranfjäderns ursprungliga kinematik. Vridmomentkapaciteten hos 140 mm carbon racing clutch förblir stabil – med tydlig pedalkänsla och reproducerbar klämkraft.
Innehåll i satsen: 11 tryckringar i finsteg (0,25 mm-inkrement) för precisa serviceinställningar.
Maximal slitageskompensation: upp till 4,00 mm (via lämpliga enskilda ringar enligt tabell).
Fördelar
Komplett sats för maximal slitageskompensation
Maximal livslängd för kolfiberstack
Stabil vridmomentkapacitet genom hela driftcykeln
Finstegsjustering av installationshöjd
Hög tillverkningskvalitet
Servicevänlig, reproducerbara inställningar
Teknik
Shimsats RCC 140
Funktion: riktad kompensation av kolfiberstackens slitage genom justering av vridpunkt/klämmått vid kopplingens basplatta. Vid överskriden slitagenivå sjunker vridmomentkapaciteten snabbt (slirning, värmeuppbyggnad, för stor urkopplingsväg). Tryckringarna i satsen återställer exakt installationshöjden och den ursprungliga kinematiken.
Steg: 0,25 mm-inkrement för exakt återställning av installationshöjd.
Shimsats: 11 ringar i satsen; slitageskompensation upp till 4,00 mm med passande enskilda ringar (se tabell).
Material: höghållfast seghärdat stål, brunerat; tål temperatur- och lastcykler.
Kvalitetsstandard: enligt ZF Motorsport-specifikation; snäva toleranser för kast och tjocklek.
Praktik / monteringsanvisningar
Mät stackhöjd: fastställ kolfiberpaket (friktions- och mellanplattor) enligt seriedata.
Mål/utfall: använd RCC 140-slitagetabellen; differensen avgör ringsteg.
Val av ring: välj SACHS RCC 140-tryckring som håller installationshöjden inom målintervallet; undvik överkompensation.
Slitagegräns: om den överskrids ska kolfiberpaketet bytas – enbart ringbyte räcker inte.

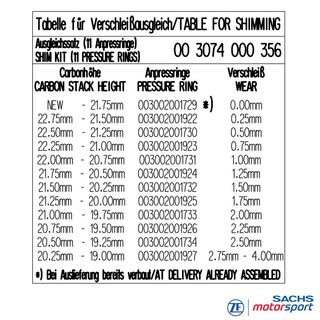

Tabell för slitageskompensation
| Kolfiberhöjd | Tryckring / art.nr. | Kompensation |
|---|---|---|
| Ny – 21,75 mm | 003002001729 | 0,00 mm* |
| 22,75 – 21,75 mm | 003002001922 | 0,25 mm |
| 22,50 – 21,25 mm | 003002001730 | 0,50 mm |
| 22,25 – 21,00 mm | 003002001923 | 0,75 mm |
| 22,00 – 20,75 mm | 003002001731 | 1,00 mm |
| 21,75 – 20,50 mm | 003002001924 | 1,25 mm |
| 21,50 – 20,25 mm | 003002001732 | 1,50 mm |
| 21,25 – 20,00 mm | 003002001925 | 1,75 mm |
| 21,00 – 19,75 mm | 003002001733 | 2,00 mm |
| 20,75 – 19,50 mm | 003002001920 | 2,25 mm |
| 20,50 – 19,25 mm | 003002001734 | 2,50 mm |
| 20,25 – 19,00 mm | 003002001927 | 2,75 – 4,00 mm |
* Referensring (nytt skick), utan kompensation.
