Kit de calços da embraiagem 003074000356
Conjunto de calços para embraiagem em carbono SACHS RCC 140
Desempenho consistente entre manutenções: o shim kit SACHS RCC 140 003074000356 da ZF Motorsport compensa o desgaste do conjunto em carbono e rep&otísta a cinemática original da mola diafragma. A capacidade de binário da embraiagem de competição de 140 mm permanece estável – com pedal definido e carga de aperto reprodutível.

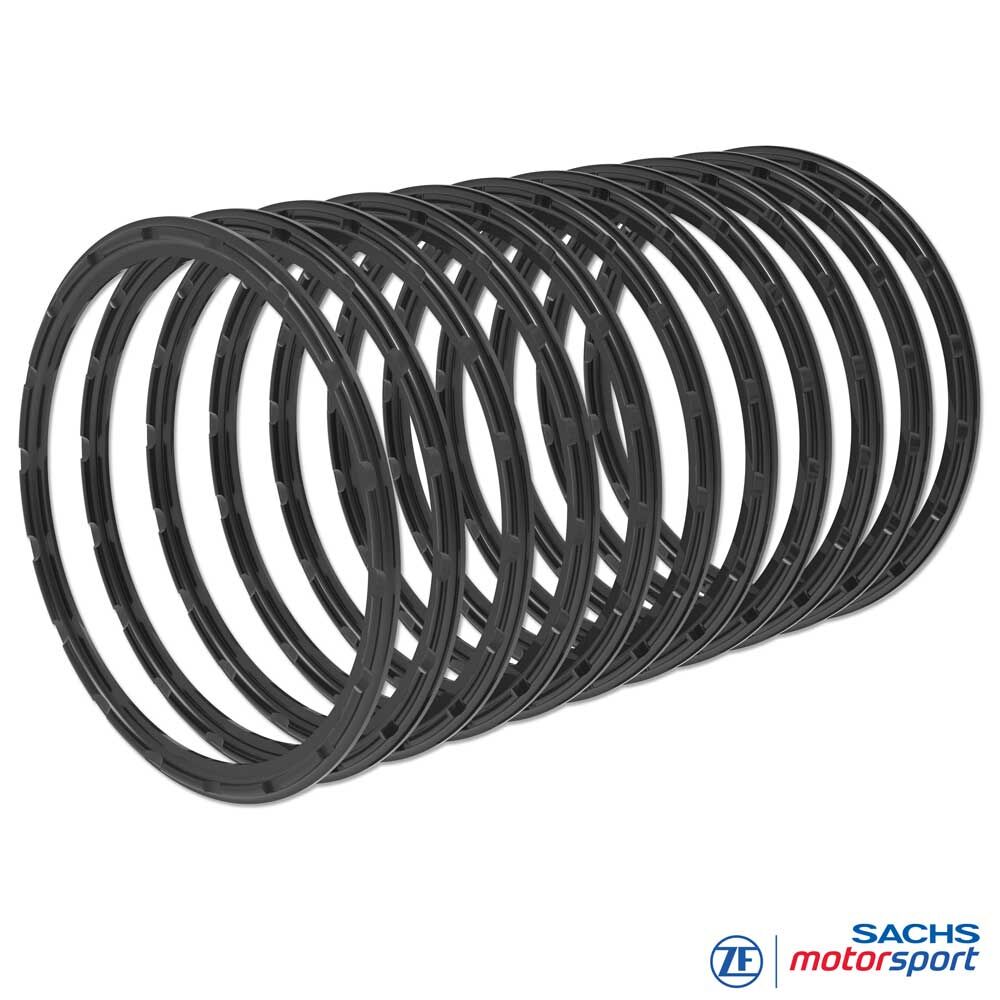

Conteúdo do kit: 11 anéis de pressão em passos finos (incrementos de 0,25 mm) para configurações precisas.
Compensação máxima do desgaste: até 4,00 mm (via anéis individuais adequados; ver tabela).
Vantagens
Kit completo para compensação máxima do desgaste
Vida útil máxima do stack em carbono
Capacidade de binário estável ao longo do ciclo
Ajuste fino da altura de instalação
Elevada qualidade de fabricação
Fácil manutenção, setups reprodutíveis
Técnica
Shim kit RCC 140
Função: compensação dirigida do desgaste do stack em carbono ajustando a cota de apoio/aperte na placa base da embraiagem. Se o limite de desgaste for excedido, a capacidade de binário diminui rapidamente (patinagem, aquecimento, curso de desacoplamento excessivo). Os anéis de pressão do kit repõem com precisão a altura de instalação e a cinemática original.
Passos: incrementos de 0,25 mm para reposição exata da altura.
Shim kit: 11 anéis no conjunto; compensação até 4,00 mm com anéis individuais adequados (ver tabela).

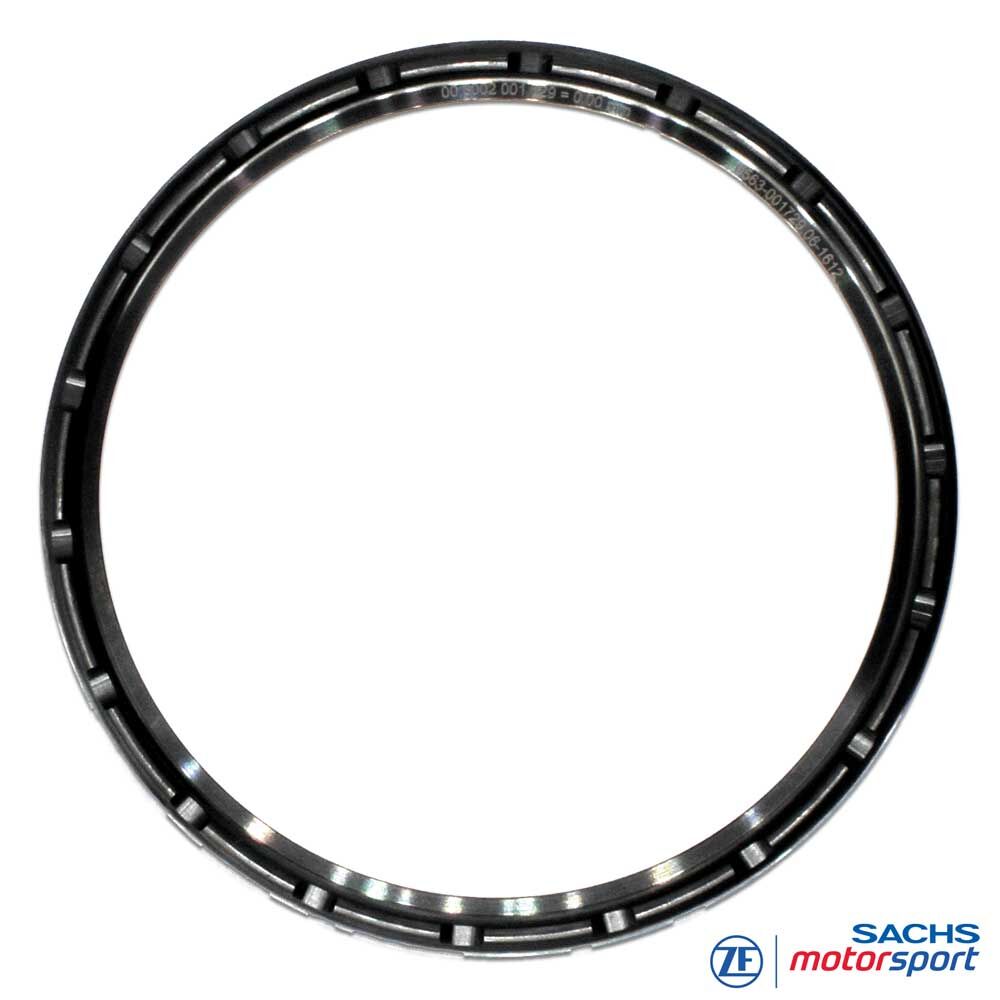

Material: aço temperado de alta resistência, brunido; resistência a temperatura e ciclos de carga.
Qualidade: conforme especificação ZF Motorsport; tolerâncias apertadas de excentricidade e espessura.
Prática / instalação
Medir a altura do stack: determinar o conjunto em carbono (discos de fricção e intermédios) conforme a série.
Objetivo/real: usar a tabela de desgaste RCC 140; a diferença define o passo do anel requerido.
Seleção do anel: escolher o anel de pressão SACHS RCC 140 que mantenha a altura dentro da faixa nominal; evitar sobrecompensação.
Limite de desgaste: se excedido, substituir o pacote em carbono – a troca apenas do anel não é suficiente.

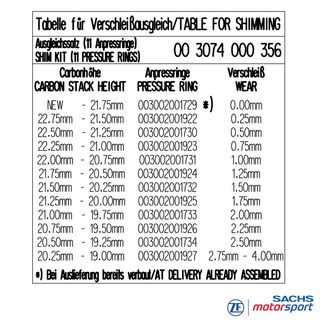

Tabela de compensação de desgaste
| Altura do stack de carbono | Anel de pressão / ref. | Compensação |
|---|---|---|
| Novo – 21,75 mm | 003002001729 | 0,00 mm* |
| 22,75 – 21,75 mm | 003002001922 | 0,25 mm |
| 22,50 – 21,25 mm | 003002001730 | 0,50 mm |
| 22,25 – 21,00 mm | 003002001923 | 0,75 mm |
| 22,00 – 20,75 mm | 003002001731 | 1,00 mm |
| 21,75 – 20,50 mm | 003002001924 | 1,25 mm |
| 21,50 – 20,25 mm | 003002001732 | 1,50 mm |
| 21,25 – 20,00 mm | 003002001925 | 1,75 mm |
| 21,00 – 19,75 mm | 003002001733 | 2,00 mm |
| 20,75 – 19,50 mm | 003002001920 | 2,25 mm |
| 20,50 – 19,25 mm | 003002001734 | 2,50 mm |
| 20,25 – 19,00 mm | 003002001927 | 2,75 – 4,00 mm |
* Anel de referência (novo), sem compensação.
