Zestaw podkładek regulacyjnych sprzęgła 003074000426
Pakiet podkładek do karbonowego sprzęgła SACHS RCS 3/115
Stała wydajność między przeglądami: shim kit SACHS RCS 3/115 003074000426 od ZF Motorsport kompensuje zużycie pakietu karbonowego i przywraca pierwotny punkt pracy sprężyny talerzowej. Zdolność przenoszenia momentu w karbonowym sprzęgle wyścigowym 115 mm pozostaje stabilna – z precyzyjnym wyczuciem pedału i powtarzalną siłą docisku.

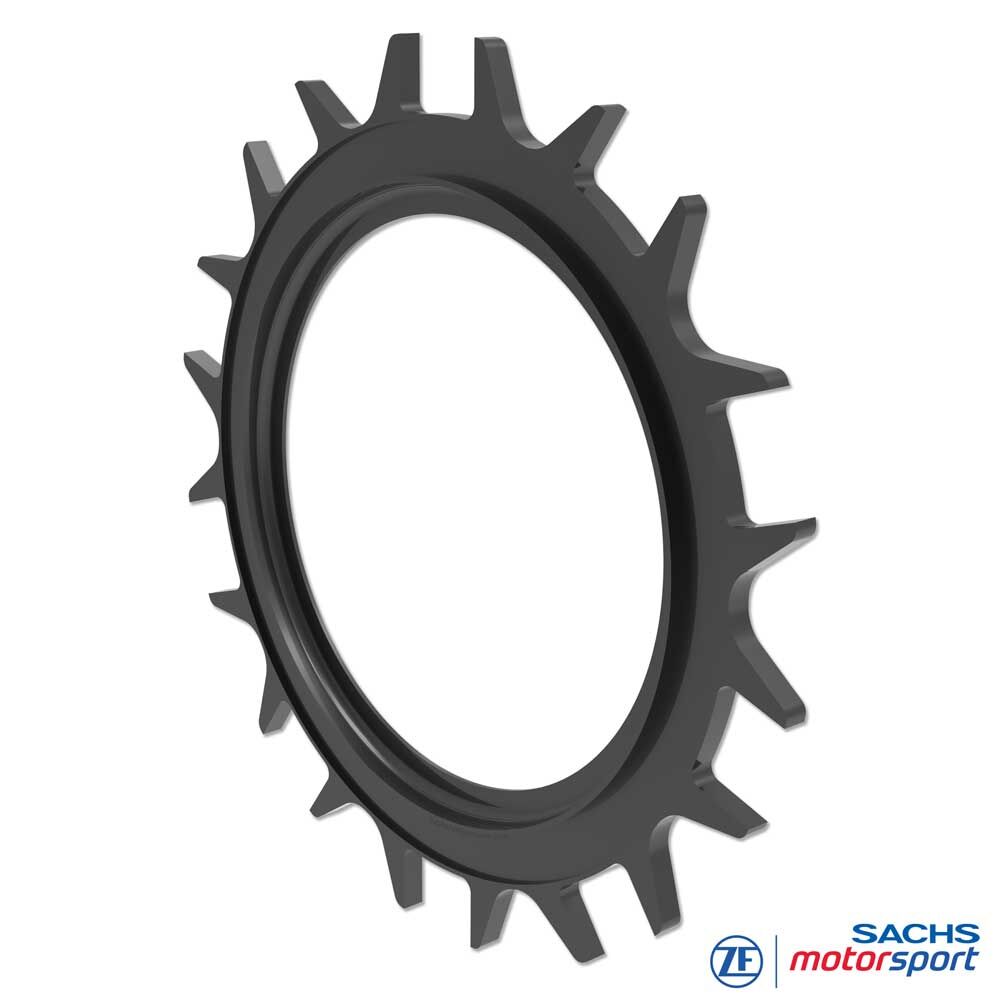

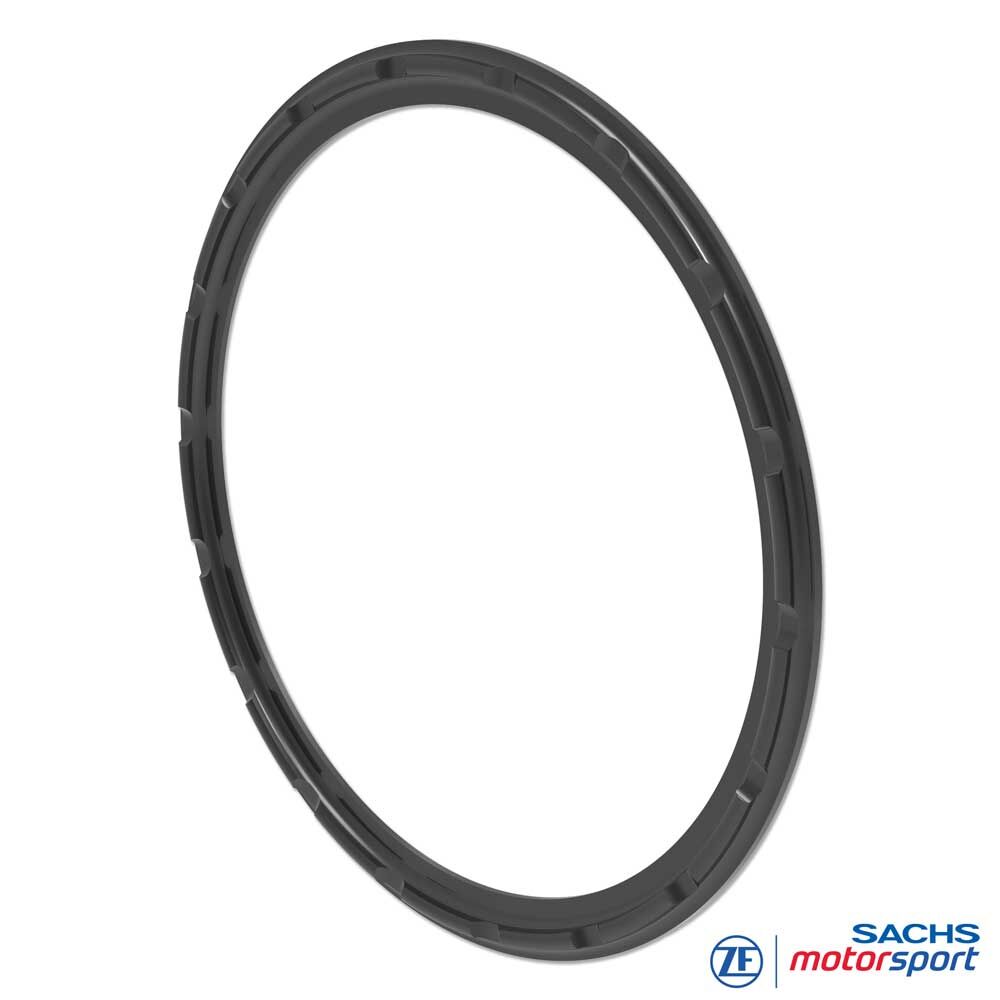

Zawartość zestawu: 3 płyty bazowe + 3 pierścienie dociskowe o drobno stopniowanych grubościach do precyzyjnych ustawien serwisowych.
Maksymalna kompensacja zużycia: do 4,75 mm (poprzez właściwe kombinacje zgodnie z tabelą zużycia).
Zalety
Kompletny pakiet do maksymalnej kompensacji zużycia
Maksymalna żywotność stosu karbonowego
Stabilna pojemność momentowa w całym okresie eksploatacji
Drobnostopniowa regulacja wysokości montażowej
Najwyższa jakość wykonania, wąskie tolerancje grubości
Przyjazny serwis, powtarzalne ustawienia
Technika
Shim kit RCC 3/115
Funkcja: celowa kompensacja zużycia stosu karbonowego. Płyty bazowe przywracają głównie statyczną wysokość stosu, a pierścienie dociskowe precyzują punkt podparcia/docisku na płycie bazowej sprzęgła. Razem przywracają nominalny zakres pracy sprężyny talerzowej – dla stałej siły docisku, kontrolowanego skoku wysprzęglania i zminimalizowanego poślizgu.
Stopniowanie: kroki co 0,25 mm w celu dokładnego odtworzenia wysokości montażowej i kinematyki.

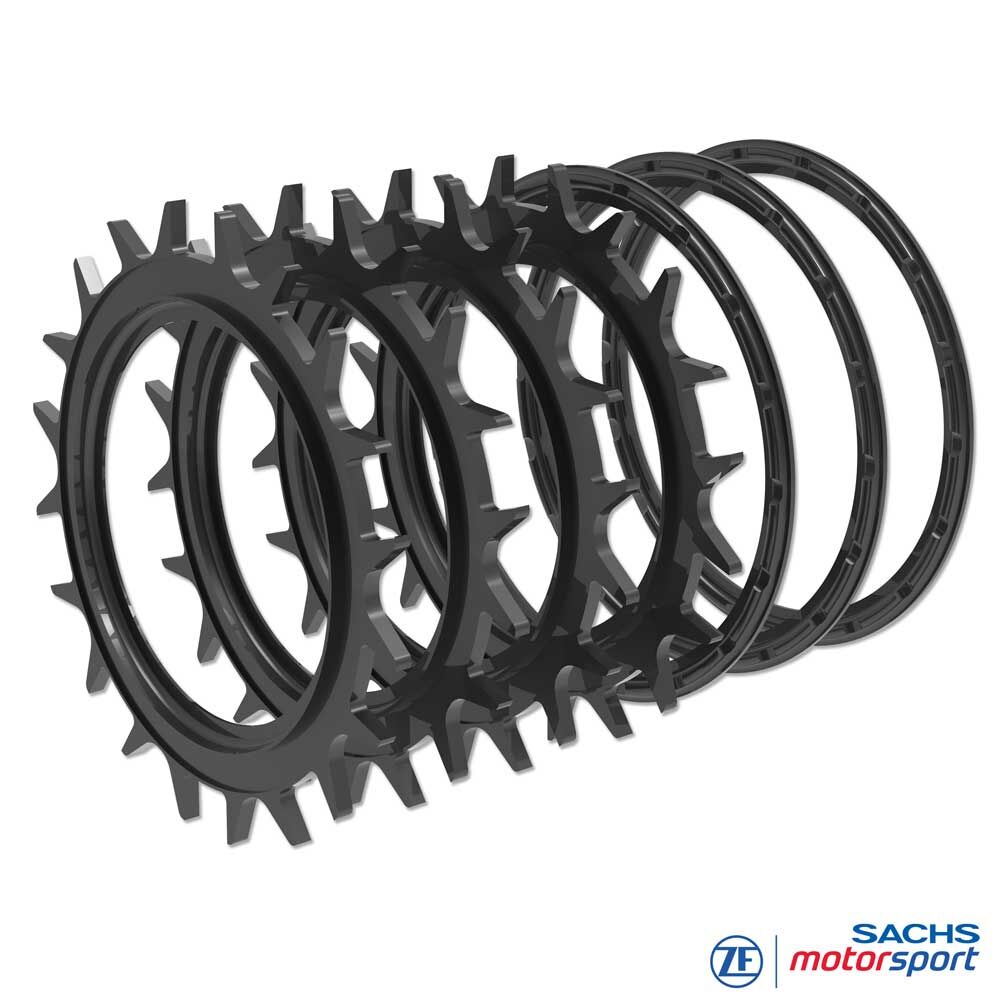

Koncepcja shim: 3 płyty bazowe + 3 pierścienie dociskowe w zestawie; kompensacja do 4,75 mm poprzez właściwe kombinacje (patrz tabela).
Materiał: wysokowytrzymała stal ulepszana cieplnie, obrobiona powierzchniowo; odporność na temperaturę i cykle obciążeń.
Standard jakości: produkcja wg specyfikacji ZF Motorsport; wąskie tolerancje bicia i grubości.
Praktyka / wskazówki montażowe
Pomiar wysokości stosu: zmierzyć pakiet karbonowy (tarcze cierne i międzytarczowe) wg odniesień RCS 3/115.
Porównanie cel/rzeczywistość: posłużyć się wartościami zużycia dla danej serii; różnica wyznacza wymaganą kompensację.
Dobór pierścieni/płyt: dobrać kombinację utrzymującą wysokość montażową w zakresie nominalnym; unikać nadkompensacji.
Granica zużycia: po przekroczeniu należy wymienić pakiet karbonowy RCS 3/115 – sama wymiana pierścieni/płyt nie wystarczy.

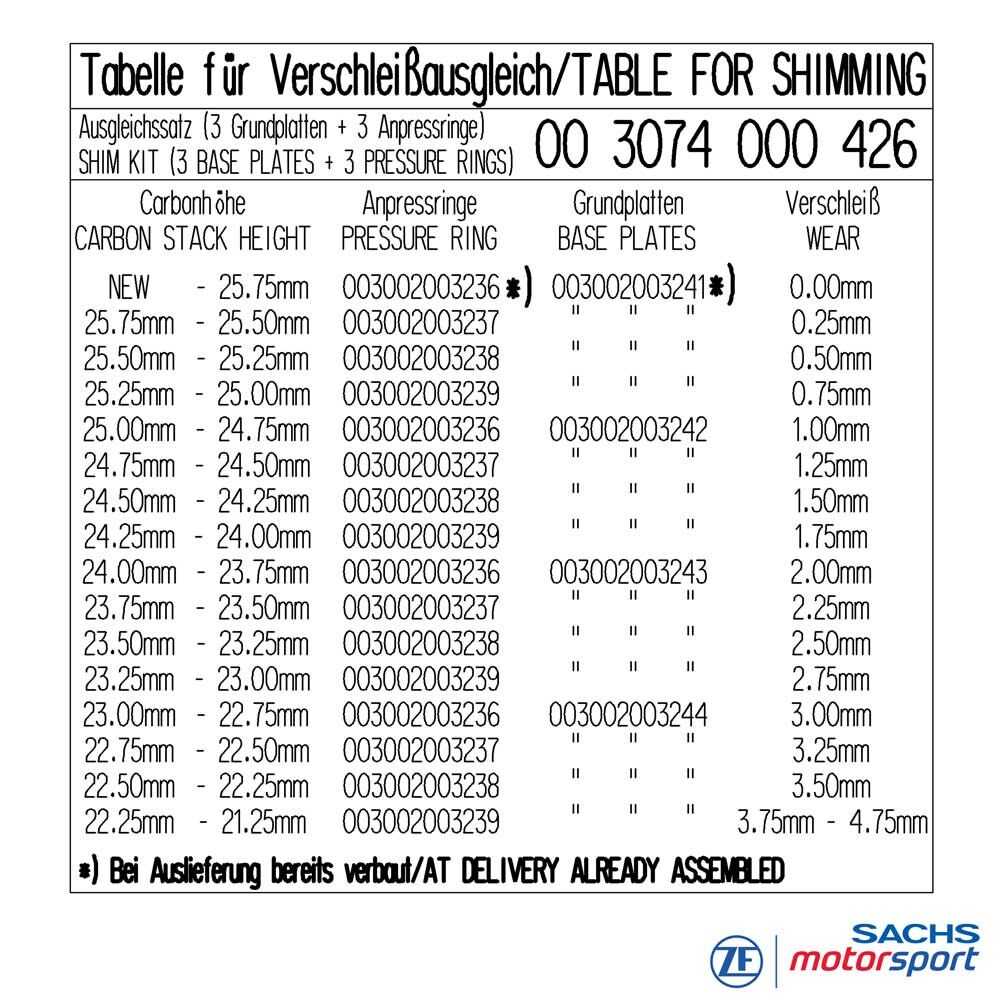

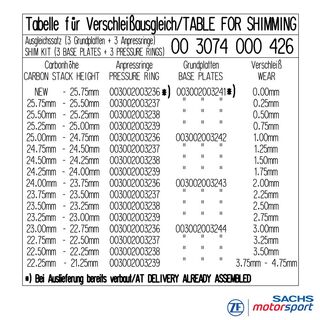

Tabela kompensacji zużycia
Dla karbonowego sprzęgła RCC 3/115
| Wysokość pakietu | Płyta bazowa / pierścień dociskowy | Kompensacja |
|---|---|---|
| Nowy – 25,75 mm | Płyta bazowa: 003002003241 * 003002003236 * | 0,00 mm * |
| 25,75 – 25,25 mm | 003002003237 | 0,25 mm |
| 25,50 – 25,25 mm | 003002003238 | 0,50 mm |
| 25,25 – 25,00 mm | 003002003239 | 0,75 mm |
| 25,00 – 24,75 mm | Płyta bazowa I: 003002003242 003002003236 | 1,00 mm |
| 24,75 – 24,50 mm | 003002003237 | 1,25 mm |
| 24,50 – 24,25 mm | 003002003238 | 1,50 mm |
| 24,25 – 24,00 mm | 003002003239 | 1,75 mm |
| 24,00 – 23,75 mm | Płyta bazowa II: 003002003243 003002003236 | 2,00 mm |
| 23,75 – 23,50 mm | 003002003237 | 2,25 mm |
| 23,50 – 23,25 mm | 003002003238 | 2,50 mm |
| 23,25 – 23,00 mm | 003002003239 | 2,75 mm |
| 23,00 – 22,75 mm | Płyta bazowa III: 003002003244 003002003236 | 3,00 mm |
| 22,75 – 22,50 mm | 003002003237 | 3,25 mm |
| 22,50 – 22,25 mm | 003002003238 | 3,25 mm |
| 22,25 – 21,25 mm | 003002003239 | 3,75 – 4,75 mm |
* Pierścień/płyta referencyjna (stan nowy), bez kompensacji.
