Koppeling-shimkit 003074000426
Pakket vulplaten voor SACHS carbon-koppeling RCS 3/115
Constante performance tussen servicebeurten: het SACHS RCS 3/115 shimkit 003074000426 van ZF Motorsport compenseert slijtage van het carbon koppelingspakket en herstelt het oorspronkelijke werkpunt van de diafragmaveer. De koppelcapaciteit van de 115 mm carbon racing clutch blijft stabiel – met strak pedaalgevoel en reproduceerbare klemkracht.

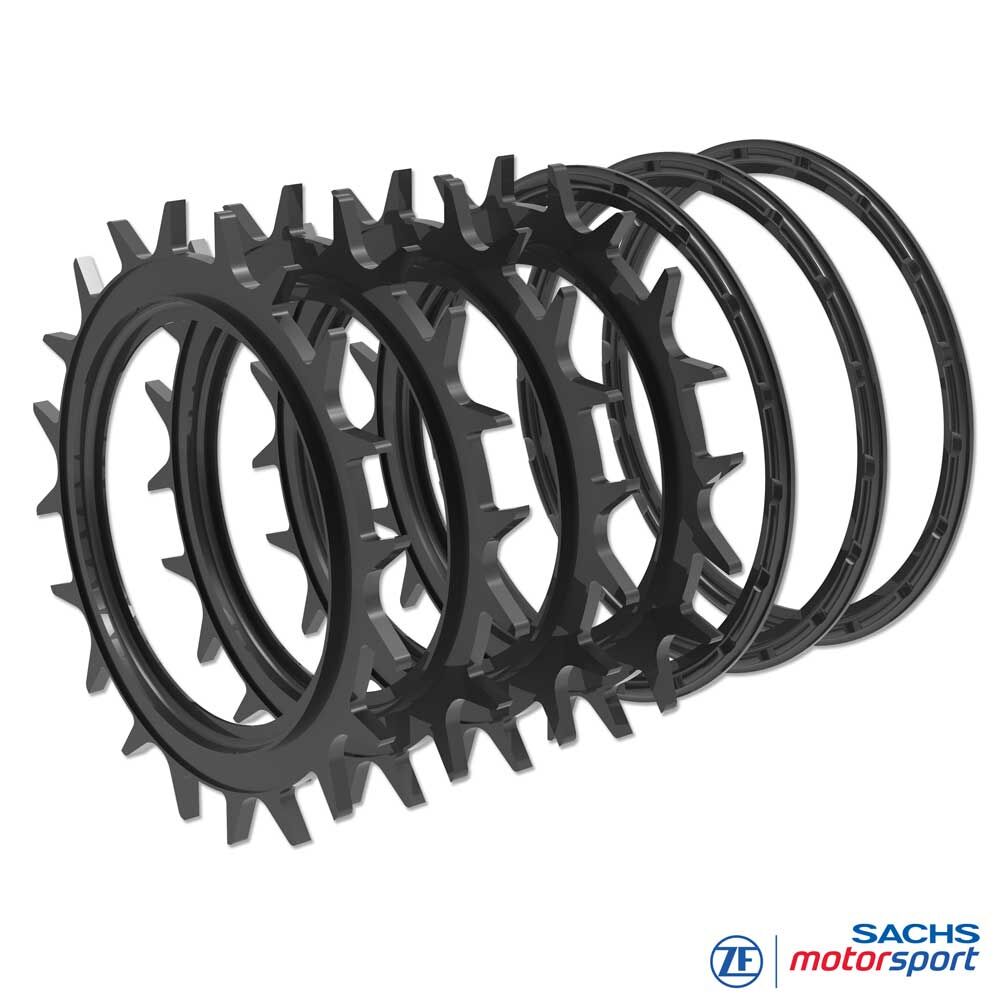

Inhoud shimkit: 3 basisplaten + 3 drukringen met fijn gestapelde diktes voor precieze service-setups.
Maximale slijtagecompensatie: tot 4,75 mm (via passende combinaties volgens slijtagetabel).
Voordelen
Compleet pakket voor maximale slijtagecompensatie
Maximale levensduur van de carbon-stack
Stabiele koppelcapaciteit gedurende de hele inzet
Fijnstap-afstelling van inbouwhoogte
Hoge productiekwaliteit, strakke diktetoleranties
Servicevriendelijk, reproduceerbare setups
Techniek
Shimkit RCC 3/115

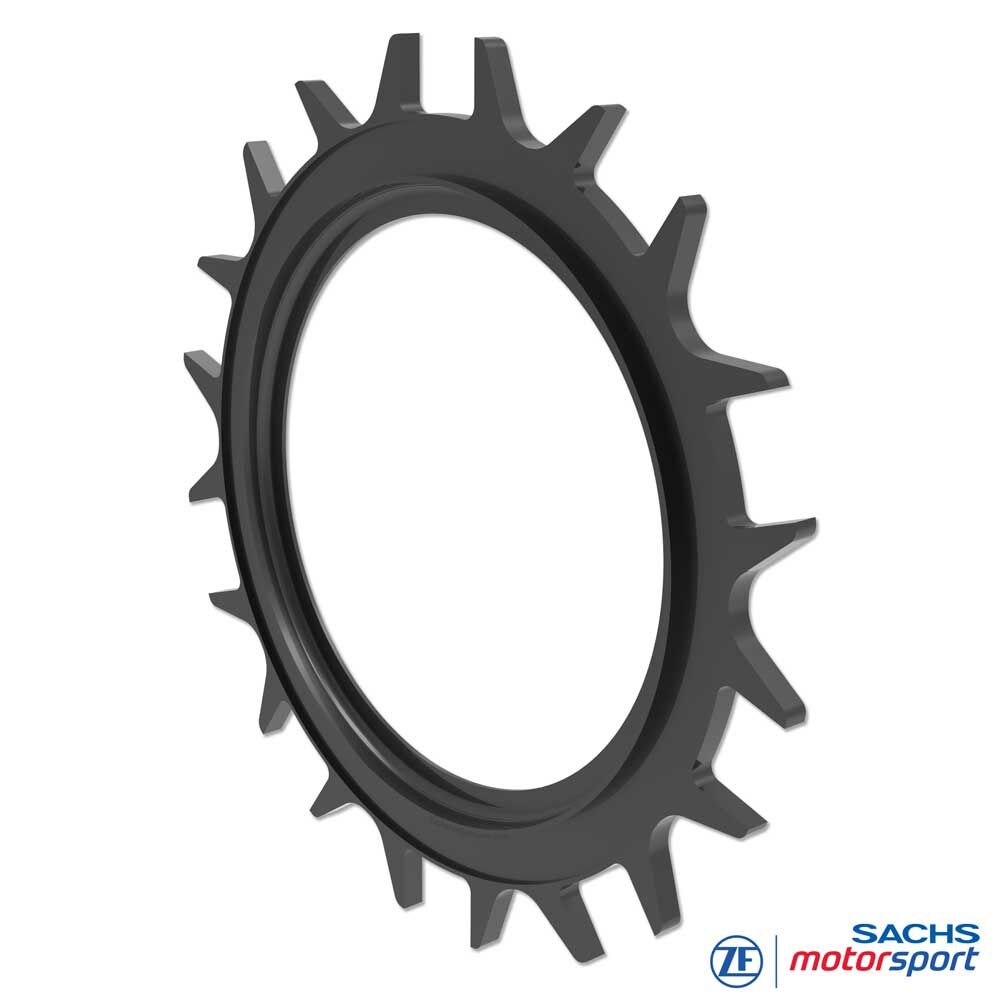

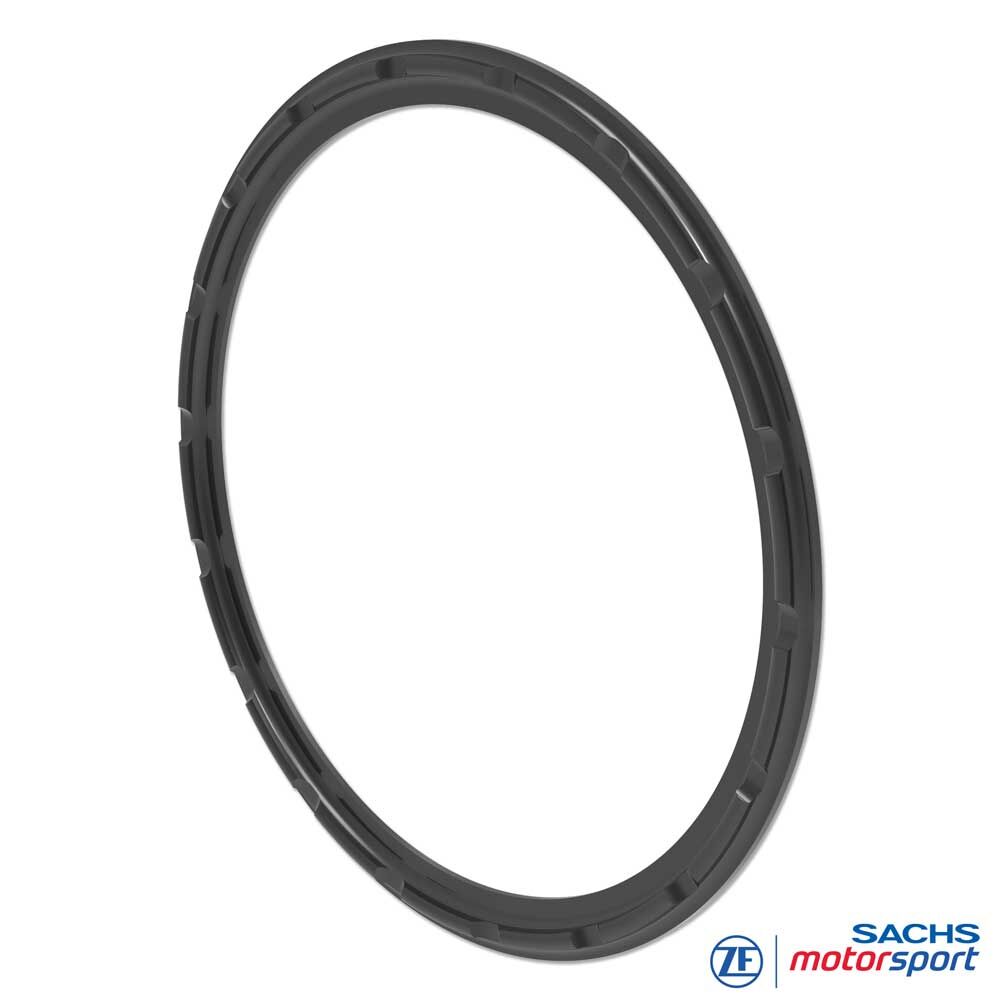

Functie: gerichte compensatie van slijtage aan de carbon-stack. Basisplaten herstellen primair de statische stackhoogte, terwijl drukringen het hef-/klemmaat op de koppelingsbasisplaat fijnregelen. Samen brengen ze het werkgebied van de diafragmaveer terug naar nominaal – voor constante klemkracht, gecontroleerde vrijloop en minimale slip.
Stapgrootten: fijn gedoseerd in stappen van 0,25 mm voor een nauwkeurige herstelhoogte en kinematica.
Shim-concept: 3 basisplaten + 3 drukringen per set; compensatie tot 4,75 mm met passende combinaties (zie tabel).
Materiaal: hoogsterk, gehard staal met oppervlaktebehandeling; bestand tegen temperatuur- en belastingscycli.
Kwaliteitsnorm: volgens ZF Motorsport-specificatie; nauwe slingering- en dikte-toleranties.
Praktijk / montage
Meet stackhoogte: bepaal het carbon-pakket (frictie- en tussenplaten) volgens RCS 3/115-referenties.
Doel/werkelijk: gebruik seriewaarden voor slijtage; het verschil bepaalt de benodigde compensatie.
Keuze ring/plaat: kies een combinatie die de inbouwhoogte binnen de doelmarge houdt; voorkom overcompensatie.
Slijtagelimiet: bij overschrijding het RCS 3/115 carbon-pakket vervangen – alleen ring-/platenwissel is onvoldoende.

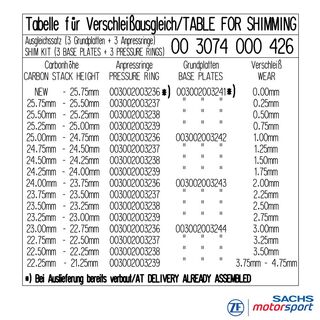

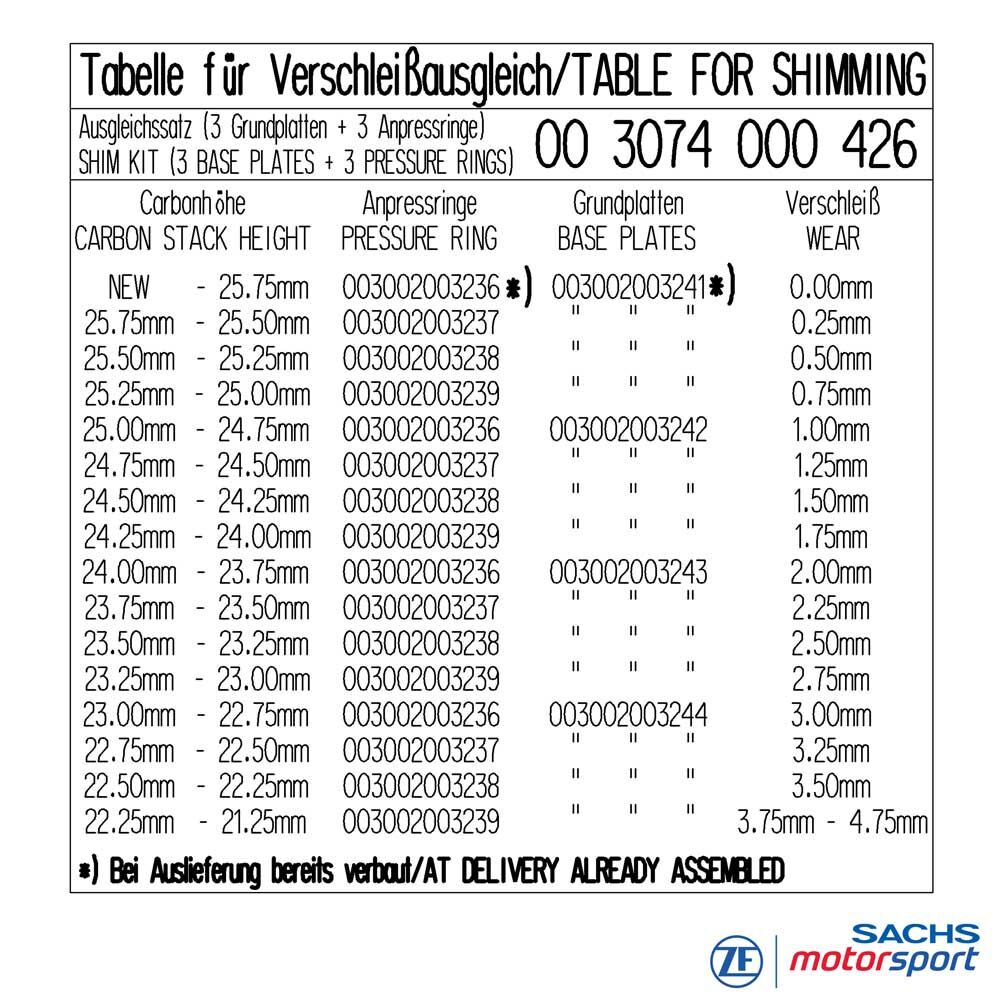

Tabel slijtagecompensatie
Voor RCC 3/115 carbon-koppeling
| Carbonhoogte | Basisplaat / drukring | Compensatie |
|---|---|---|
| Nieuw – 25,75 mm | Basisplaat: 003002003241 * 003002003236 * | 0,00 mm * |
| 25,75 – 25,25 mm | 003002003237 | 0,25 mm |
| 25,50 – 25,25 mm | 003002003238 | 0,50 mm |
| 25,25 – 25,00 mm | 003002003239 | 0,75 mm |
| 25,00 – 24,75 mm | Basisplaat I: 003002003242 003002003236 | 1,00 mm |
| 24,75 – 24,50 mm | 003002003237 | 1,25 mm |
| 24,50 – 24,25 mm | 003002003238 | 1,50 mm |
| 24,25 – 24,00 mm | 003002003239 | 1,75 mm |
| 24,00 – 23,75 mm | Basisplaat II: 003002003243 003002003236 | 2,00 mm |
| 23,75 – 23,50 mm | 003002003237 | 2,25 mm |
| 23,50 – 23,25 mm | 003002003238 | 2,50 mm |
| 23,25 – 23,00 mm | 003002003239 | 2,75 mm |
| 23,00 – 22,75 mm | Basisplaat III: 003002003244 003002003236 | 3,00 mm |
| 22,75 – 22,50 mm | 003002003237 | 3,25 mm |
| 22,50 – 22,25 mm | 003002003238 | 3,25 mm |
| 22,25 – 21,25 mm | 003002003239 | 3,75 – 4,75 mm |
* Referentiering/plaat (nieuw), zonder compensatie.
