Kit de cales d’embrayage 003074000426
Pack d’épaisseurs pour embrayage carbone SACHS RCS 3/115
Performance constante entre les entretiens : le shim kit SACHS RCS 3/115 003074000426 de ZF Motorsport compense l’usure du paquet carbone et restitue le point de fonctionnement d’origine du ressort à diaphragme. La capacité de couple de l’embrayage de compétition 115 mm reste stable – avec une pédale nette et une force de serrage reproductible.

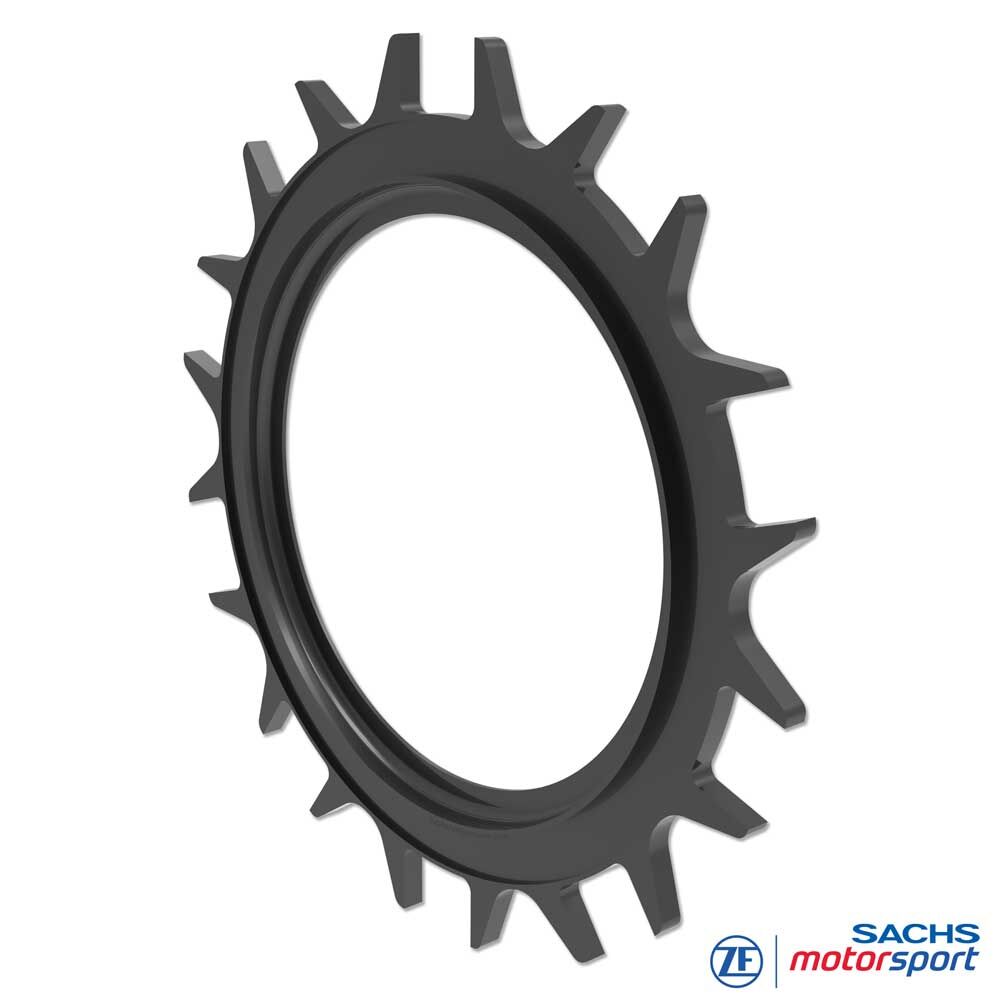

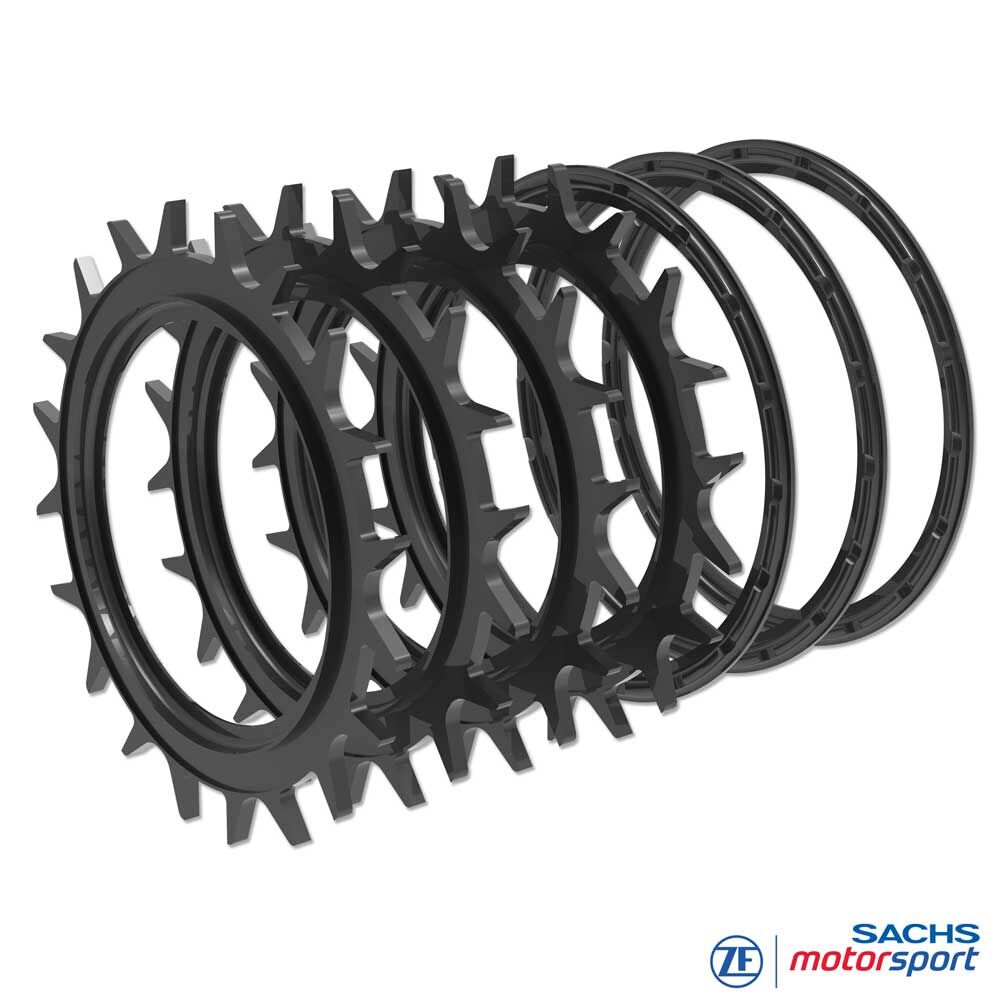

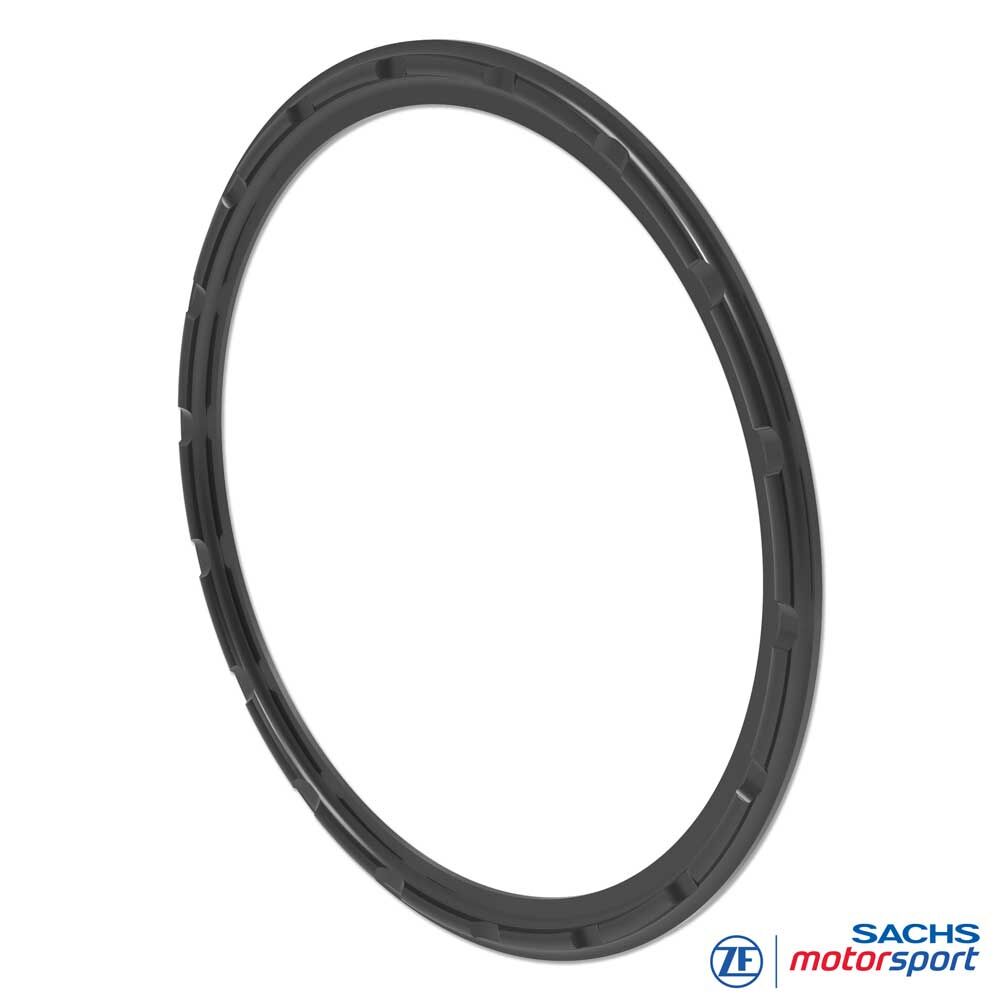

Contenu du kit : 3 plaques de base + 3 anneaux de pression en épaisseurs finement graduées pour un réglage précis.
Compensation maximale : jusqu’à 4,75 mm (via des combinaisons adaptées, cf. tableau d’usure).
Atouts
Kit complet pour une compensation d’usure maximale
Durée de vie maximale du stack carbone
Capacité de couple stable sur tout le cycle d’exploitation
Ajustement fin de la hauteur d’installation
Très haute qualité de fabrication, tolérances serrées
Facilité de service, configurations reproductibles
Technique
Shim kit RCC 3/115
Fonction : compensation ciblée de l’usure du stack carbone. Les plaques de base restaurent principalement la hauteur de stack statique, tandis que les anneaux de pression affinent le point d’appui/serrage sur la plaque de base de l’embrayage. Ensemble, ils ramènent la zone de fonctionnement du ressort à diaphragme à la valeur nominale – pour une force de serrage constante, une course de débrayage contrôlée et un glissement réduit.
Déclinaisons : graduation fine par pas de 0,25 mm pour un repositionnement précis de la hauteur d’installation et de la cinématique.
Concept shim : 3 plaques de base + 3 anneaux de pression par set ; compensation jusqu’à 4,75 mm selon combinaisons (voir tableau).
Matière : acier trempé à haute résistance, traitement de surface pour la résistance thermique et aux cycles de charge.
Qualité : fabrication selon spécification ZF Motorsport ; tolérances serrées de faux-rond et d’épaisseur.
Pratique / consignes de montage
Mesurer la hauteur du stack : relever le paquet carbone (disques de friction et intermédiaires) selon les références RCS 3/115.
Cible/mesuré : utiliser les valeurs d’usure de la série ; l’écart définit la compensation nécessaire.
Choix anneau/plaque : choisir la combinaison maintenant la hauteur d’installation dans la plage nominale ; éviter la surcompensation.
Limite d’usure : si dépassée, remplacer le paquet carbone RCS 3/115 – le seul remplacement des anneaux/plaques est insuffisant.

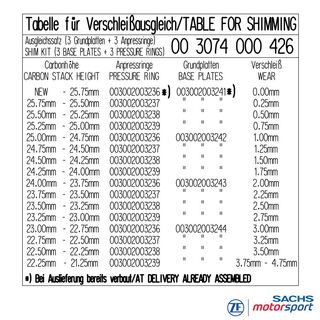

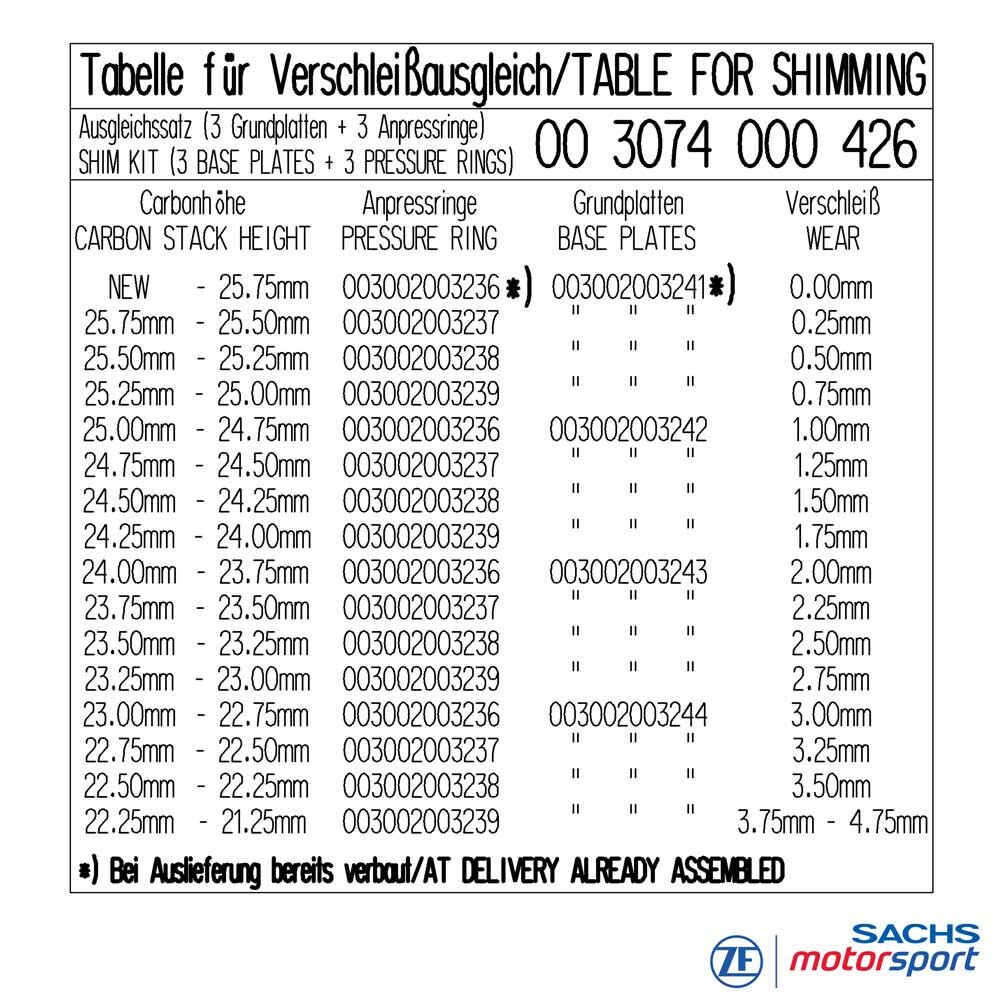

Tableau de compensation d’usure
Pour embrayage carbone RCC 3/115
| Hauteur du stack carbone | Plaque de base / anneau de pression | Compensation |
|---|---|---|
| Neuf – 25,75 mm | Plaque de base : 003002003241 * 003002003236 * | 0,00 mm * |
| 25,75 – 25,25 mm | 003002003237 | 0,25 mm |
| 25,50 – 25,25 mm | 003002003238 | 0,50 mm |
| 25,25 – 25,00 mm | 003002003239 | 0,75 mm |
| 25,00 – 24,75 mm | Plaque de base I : 003002003242 003002003236 | 1,00 mm |
| 24,75 – 24,50 mm | 003002003237 | 1,25 mm |
| 24,50 – 24,25 mm | 003002003238 | 1,50 mm |
| 24,25 – 24,00 mm | 003002003239 | 1,75 mm |
| 24,00 – 23,75 mm | Plaque de base II : 003002003243 003002003236 | 2,00 mm |
| 23,75 – 23,50 mm | 003002003237 | 2,25 mm |
| 23,50 – 23,25 mm | 003002003238 | 2,50 mm |
| 23,25 – 23,00 mm | 003002003239 | 2,75 mm |
| 23,00 – 22,75 mm | Plaque de base III : 003002003244 003002003236 | 3,00 mm |
| 22,75 – 22,50 mm | 003002003237 | 3,25 mm |
| 22,50 – 22,25 mm | 003002003238 | 3,25 mm |
| 22,25 – 21,25 mm | 003002003239 | 3,75 – 4,75 mm |
* Anneau/plaque de référence (neuf), sans compensation.
