Kit de calços da embraiagem 003074000426
Conjunto de calços para embraiagem em carbono SACHS RCS 3/115
Desempenho consistente entre manutenções: o shim kit SACHS RCS 3/115 003074000426 da ZF Motorsport compensa o desgaste do conjunto em carbono e repõe o ponto de funcionamento original da mola diafragma. A capacidade de binário da embraiagem de competição de 115 mm permanece estável – com tato de pedal definido e carga de aperto reprodutível.

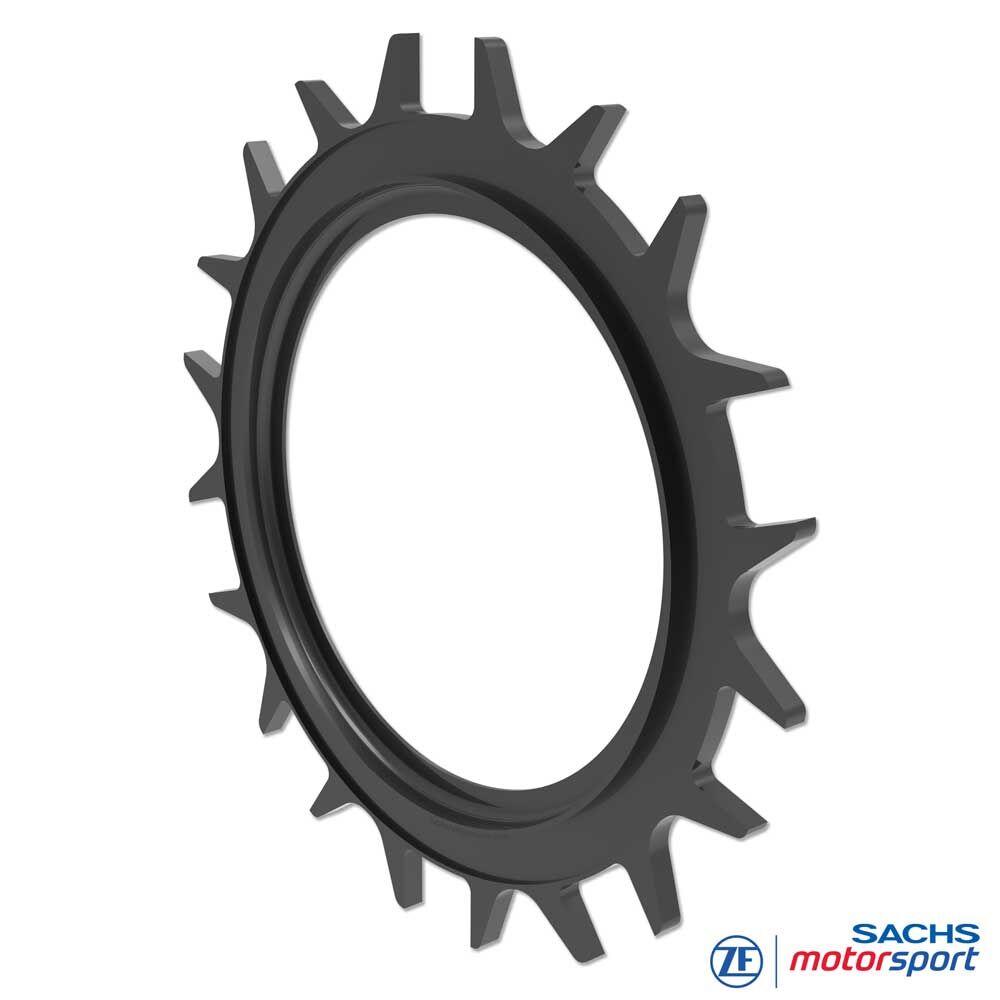

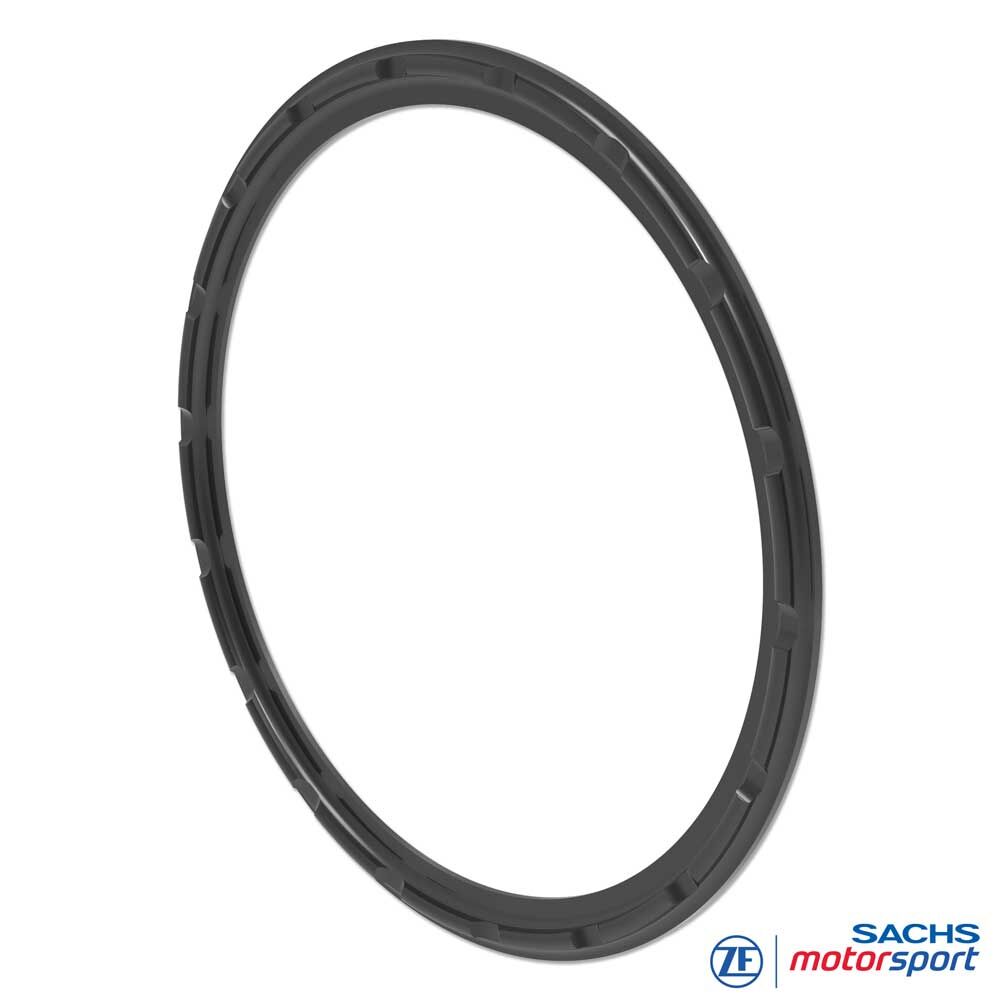

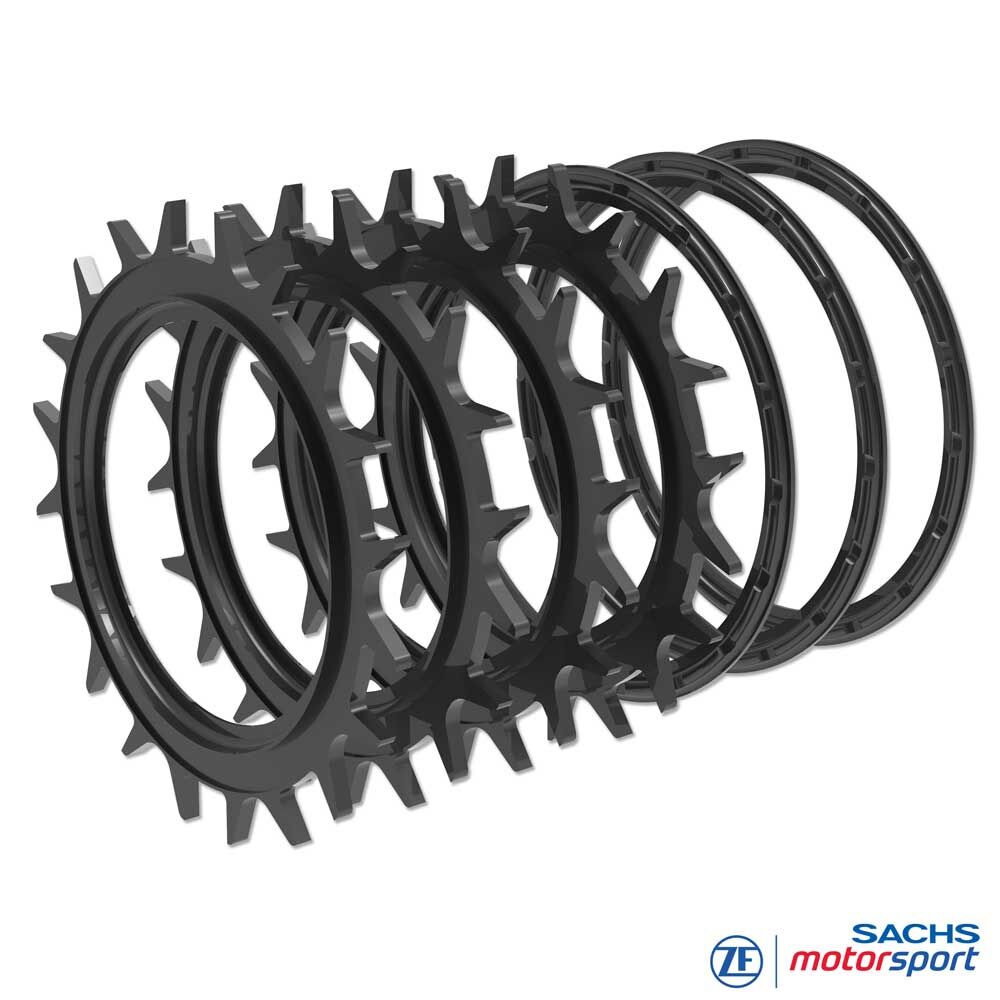

Conteúdo do kit: 3 placas base + 3 anéis de pressão em espessuras finamente graduadas para configurações precisas.
Compensação máxima do desgaste: até 4,75 mm (via combinações adequadas conforme tabela de desgaste).
Vantagens
Kit completo para compensação máxima do desgaste
Vida útil máxima do stack em carbono
Capacidade de binário estável em todo o ciclo
Ajuste fino da altura de instalação
Elevada qualidade de fabricação, tolerâncias de espessura reduzidas
Fácil manutenção, setups reprodutíveis
Técnica
Shim kit RCC 3/115
Função: compensação dirigida do desgaste do stack em carbono. As placas base repõem principalmente a altura estática do stack, enquanto os anéis de pressão afinam o ponto de apoio/aperto na placa base da embraiagem. Em conjunto, devolvem a zona de funcionamento da mola diafragma ao nominal – para carga de aperto constante, curso de desacoplamento controlado e deslizamento reduzido.
Passos: incrementos finos de 0,25 mm para repor com precisão a altura e a cinemática resultante.
Conceito shim: 3 placas base + 3 anéis de pressão por conjunto; compensação até 4,75 mm via combinações adequadas (ver tabela).
Material: aço temperado de alta resistência com tratamento superficial; resistência a temperatura e ciclos de carga.
Qualidade: conforme especificação ZF Motorsport; tolerâncias apertadas de excentricidade e de espessura.
Prática / instalação
Medir a altura do stack: determinar o conjunto em carbono (discos de fricção e intermédios) segundo as referências RCS 3/115.
Objetivo/real: usar os valores de desgaste da série; a diferença define a compensação necessária.
Seleção anel/placa: escolher a combinação que mantenha a altura na faixa nominal; evitar sobrecompensação.
Limite de desgaste: se excedido, substituir o pacote em carbono RCS 3/115 – a troca apenas de anéis/placas não é suficiente.

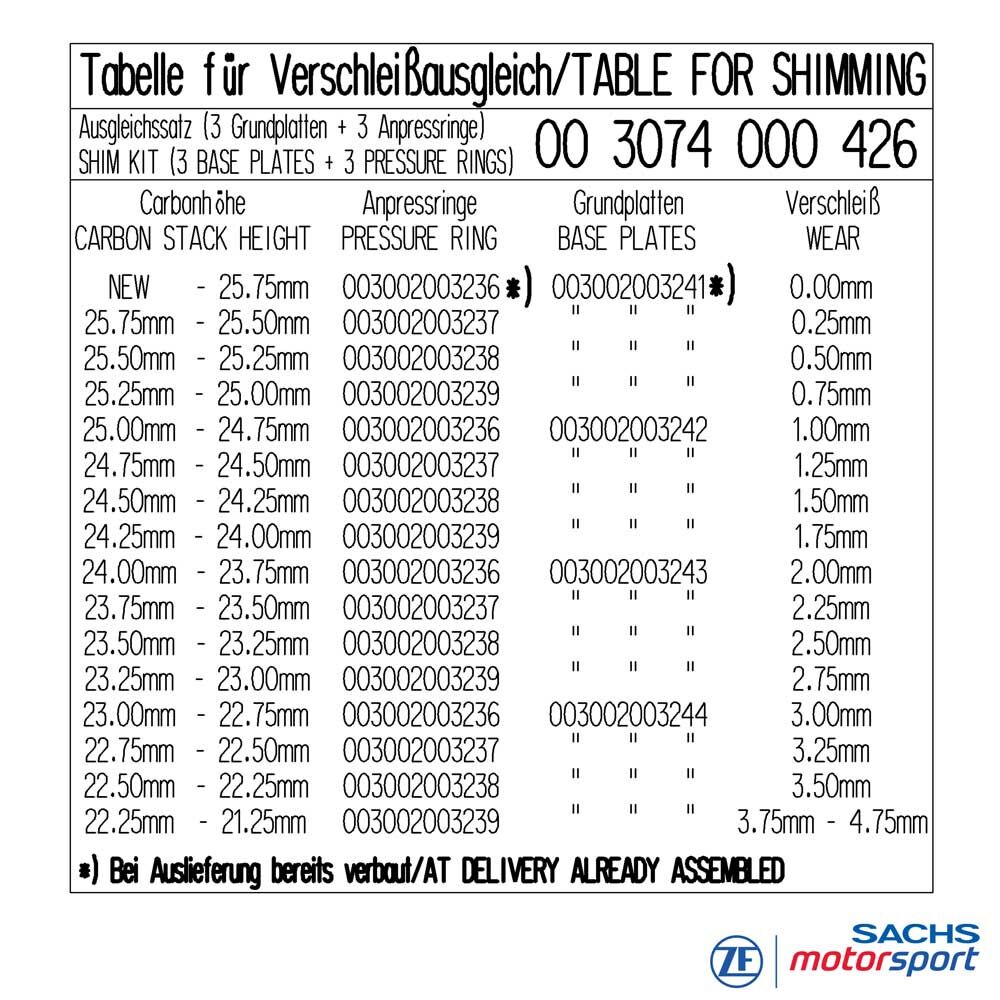

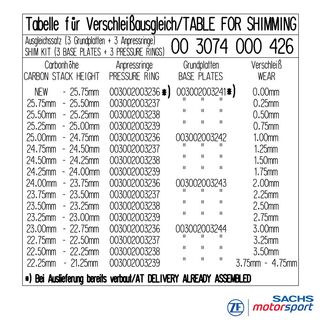

Tabela de compensação de desgaste
Para embraiagem em carbono RCC 3/115
| Altura do stack de carbono | Placa base / anel de pressão | Compensação |
|---|---|---|
| Novo – 25,75 mm | Placa base: 003002003241 * 003002003236 * | 0,00 mm * |
| 25,75 – 25,25 mm | 003002003237 | 0,25 mm |
| 25,50 – 25,25 mm | 003002003238 | 0,50 mm |
| 25,25 – 25,00 mm | 003002003239 | 0,75 mm |
| 25,00 – 24,75 mm | Placa base I: 003002003242 003002003236 | 1,00 mm |
| 24,75 – 24,50 mm | 003002003237 | 1,25 mm |
| 24,50 – 24,25 mm | 003002003238 | 1,50 mm |
| 24,25 – 24,00 mm | 003002003239 | 1,75 mm |
| 24,00 – 23,75 mm | Placa base II: 003002003243 003002003236 | 2,00 mm |
| 23,75 – 23,50 mm | 003002003237 | 2,25 mm |
| 23,50 – 23,25 mm | 003002003238 | 2,50 mm |
| 23,25 – 23,00 mm | 003002003239 | 2,75 mm |
| 23,00 – 22,75 mm | Placa base III: 003002003244 003002003236 | 3,00 mm |
| 22,75 – 22,50 mm | 003002003237 | 3,25 mm |
| 22,50 – 22,25 mm | 003002003238 | 3,25 mm |
| 22,25 – 21,25 mm | 003002003239 | 3,75 – 4,75 mm |
* Anel/placa de referência (novo), sem compensação.
