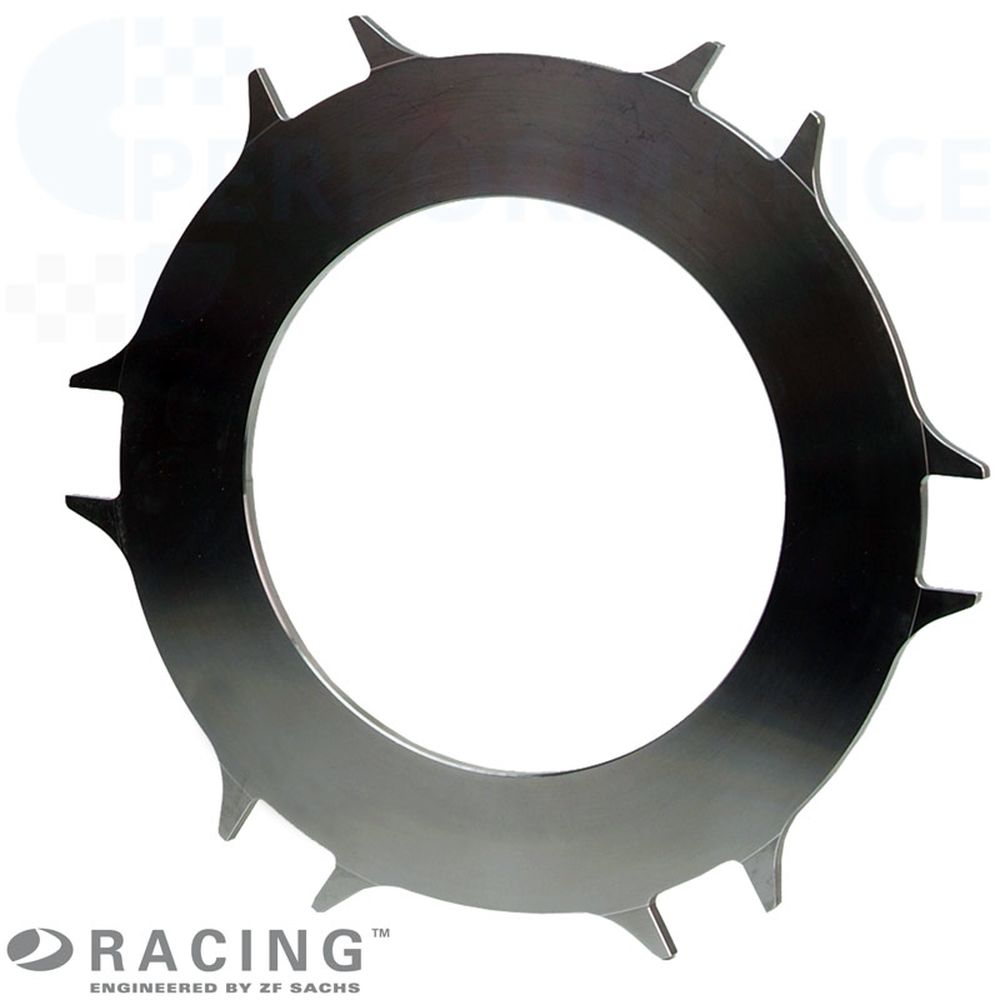

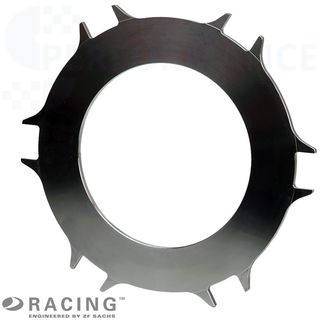

SACHS RCS 200 koppeling-tussenplaat 003019000380
Tussenplaat (floater) voor SACHS RCS 200 meerschijven-motorsportkoppelingen
De SACHS RCS 200 tussenplaat 003019000380 van ZF Motorsport fungeert als stalen floater in het frictiepakket van RCS meerschijvenkoppelingen met 200 mm diameter. Zij biedt tweezijdige frictiepartners voor gesinterde of organische schijven en draagt het motorkoppel over tussen schijven en koppelingshuis. Dankzij extra frictieplannen kan bij gelijke diameter duidelijk meer koppel worden overgebracht dan met een enkelplaatsysteem.
Gemaakt van hoogsterkte staal met nauwkeurig afgewerkte frictievlakken, afgestemd op de geometrie van de SACHS RCS 200. In combinatie met de passende drukplaat en goedgekeurde RCS 200-frictieschijven (sinter of organisch) ontstaat een stijf, thermisch robuust frictiepakket met goed doseerbare, reproduceerbare karakteristiek voor GT-, toerwagen- en endurance-gebruik.
De modulaire RCS-platformopbouw maakt gerichte vervanging van tussenplaten bij revisie mogelijk. Het is zinvol tussenplaten en frictieschijven samen te controleren en bij overschreden slijtage- of slingertoleranties als set te vernieuwen om koppelcapaciteit, pedaalgevoel en schakelprecisie van de SACHS RCS 200 blijvend te waarborgen.
Voordelen in één oogopslag:
Extra frictieplannen voor koppelsterke 200 mm meerschijven-motorsportkoppelingen
Geometrie afgestemd op het SACHS RCS 200 platform
Tussenplaat van hoogsterkte staal voor hoge warmte- en vermoeiingsbestendigheid
Nauwkeurig bewerkte contactvlakken voor een constante, goed controleerbare koppelingskarakteristiek
Servicevriendelijk module – gerichte vervanging zonder wissel van koppelingshuis
Techniek
RCS 200 tussenplaat
Functie: In de SACHS RCS 200 is de tussenplaat tussen twee frictieschijven geplaatst. Zij levert tweezijdige frictieoppervlakken en draagt het motorkoppel via de beklede schijven naar het koppelingshuis. Meerdere tussenplaten verhogen – afhankelijk van het aantal schijven – de koppel-dichtheid zonder dat de buitendiameter toeneemt.
Opbouw: Hoogsterkte staal met fijn afgewerkte frictievlakken, buitenste tabs/tanden voor vormsluitende geleiding in het RCS 200-huis. De afstemming op mechanische en thermische belastingen in autosport ondersteunt samen met de passende RCS 200-schijven een egaal slijtagebeeld.
Compatibiliteit: Tussenplaat 003019000380 voor goedgekeurde SACHS RCS 200 meerschijvenconfiguraties met sinter of organische voeringen. Altijd gebruiken met de gespecificeerde RCS 200-frictieschijven en bijpassende drukplaat. Niet-goedgekeurde combinaties kunnen koppelcapaciteit, thermisch gedrag en pedaalgevoel merkbaar veranderen.
Service-opmerking: Controleer bij elke revisie slingeren, dikte en oppervlaktoestand. Bij overschrijding van limieten of bij duidelijke thermische sporen als set samen met de frictieschijven vervangen om de oorspronkelijke performance te herstellen.
