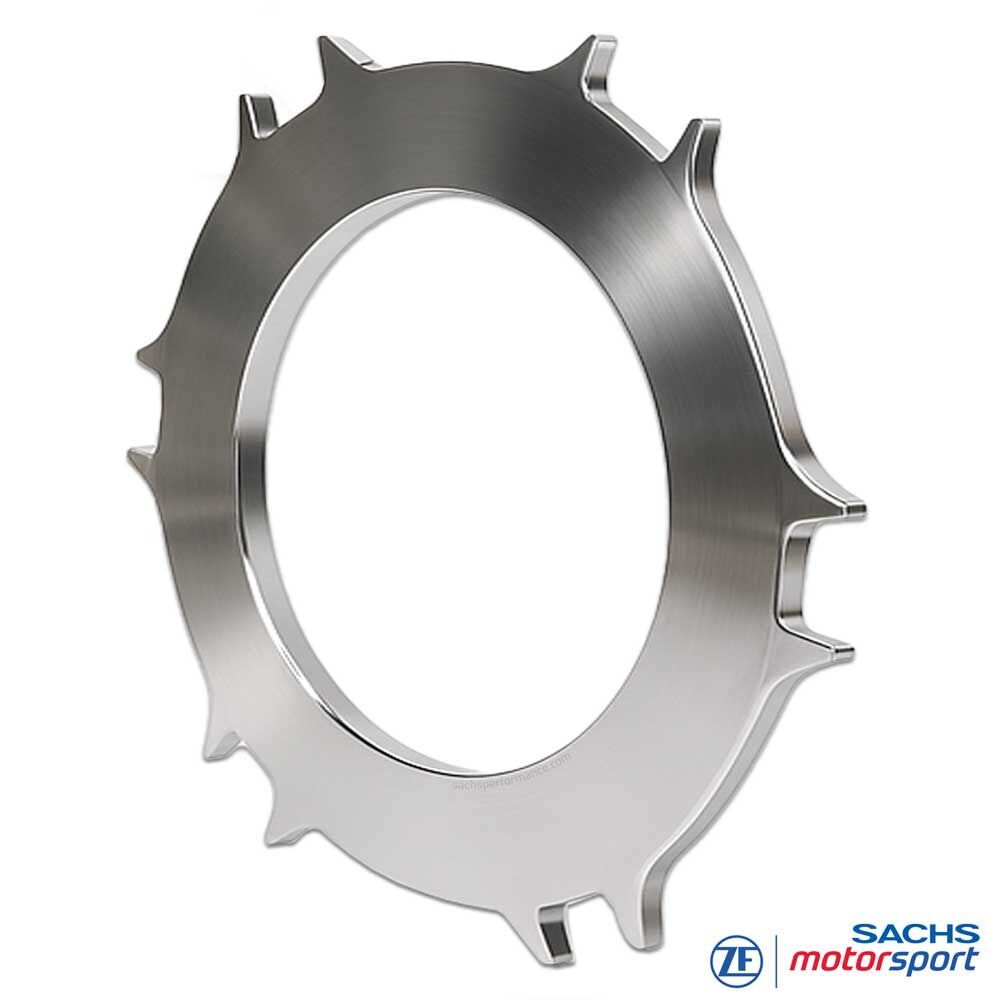

Placa intermédia da embraiagem SACHS RCS 200 003019000380
Placa intermédia (floater) para embraiagens de competição multidisco SACHS RCS 200
A placa intermédia SACHS RCS 200 003019000380 da ZF Motorsport funciona como floater em aço no pacote de fricção das embraiagens RCS de 200 mm. Disponibiliza faces bilaterais para discos sinterizados ou orgânicos e transfere o binário entre os discos e a carcaça. Com planos de fricção adicionais, gere-se muito mais binário ao mesmo diâmetro do que numa embraiagem monodisco.
Fabricada em aço de alta resistência com faces de fricção maquinadas com precisão, a placa está ajustada à geometria das embraiagens SACHS RCS 200. Em conjunto com o prato de pressão correspondente e discos RCS 200 aprovados (sinterizados ou orgânicos), forma um pacote de fricção rígido e termicamente robusto, com característica bem modulada e reprodutível para GT, turismos e endurance.
A plataforma modular RCS permite substituir de forma direcionada as placas em revisão. É recomendável inspecionar em conjunto placas intermédias e discos de fricção e renová-los como conjunto quando forem excedidos os limites de desgaste ou de excentricidade, preservando a capacidade de binário, o tato do pedal e a precisão de engrenamento da SACHS RCS 200 a longo prazo.
Vantagens em resumo:
Planos de fricção adicionais para embraiagens multidisco de 200 mm com elevado binário
Geometria ajustada à plataforma SACHS RCS 200
Placa intermédia em aço de alta resistência para elevada resistência térmica e à fadiga
Superfícies de contacto maquinadas com precisão para característica constante e controlável
Módulo de fácil serviço – substituição direcionada sem trocar a carcaça
Técnica
Placa intermédia RCS 200
Função: Na SACHS RCS 200, a placa situa-se entre dois discos de fricção. Disponibiliza faces bilaterais e transfere o binário do motor para a carcaça através dos discos. Várias placas intermédias – consoante o número de discos – aumentam a densidade de binário sem aumentar o diâmetro exterior.
Construção: Aço de alta resistência com faces finamente acabadas, linguetas/dentes periféricos para guiamento positivo no corpo RCS 200. Dimensionada para cargas mecânicas e térmicas do desporto automóvel; em combinação com os discos RCS 200 adequados promove um desgaste homogéneo do pacote.
Compatibilidade: Placa 003019000380 para configurações multidisco SACHS RCS 200 aprovadas com forros sinterizados ou orgânicos. Utilizar apenas com discos RCS 200 especificados e prato de pressão correspondente. Combinações não aprovadas podem alterar significativamente a capacidade de binário, o comportamento térmico e o tato do pedal.
Nota de serviço: Em cada revisão verificar batimento (runout), espessura e estado superficial. Se os limites forem excedidos ou houver marcas térmicas pronunciadas, substituir em conjunto com os discos de fricção para repor a performance original da SACHS RCS 200.
