Progettato per fare la
differenza
Da decenni le frizioni da competizione SACHS di ZF Race Engineering rappresentano la massima qualità nel motorsport internazionale. L'obiettivo: miglioramento continuo e volontà di spingere sempre più in là i limiti. Dalla frizione più leggera usata in Formula 1 ai sistemi bi-disco e multidisco collaudati in WRC, DTM, NASCAR, Le Mans e Rally Dakar - la tecnologia ZF Motorsport è parte integrante di molte vetture vincenti nel mondo.

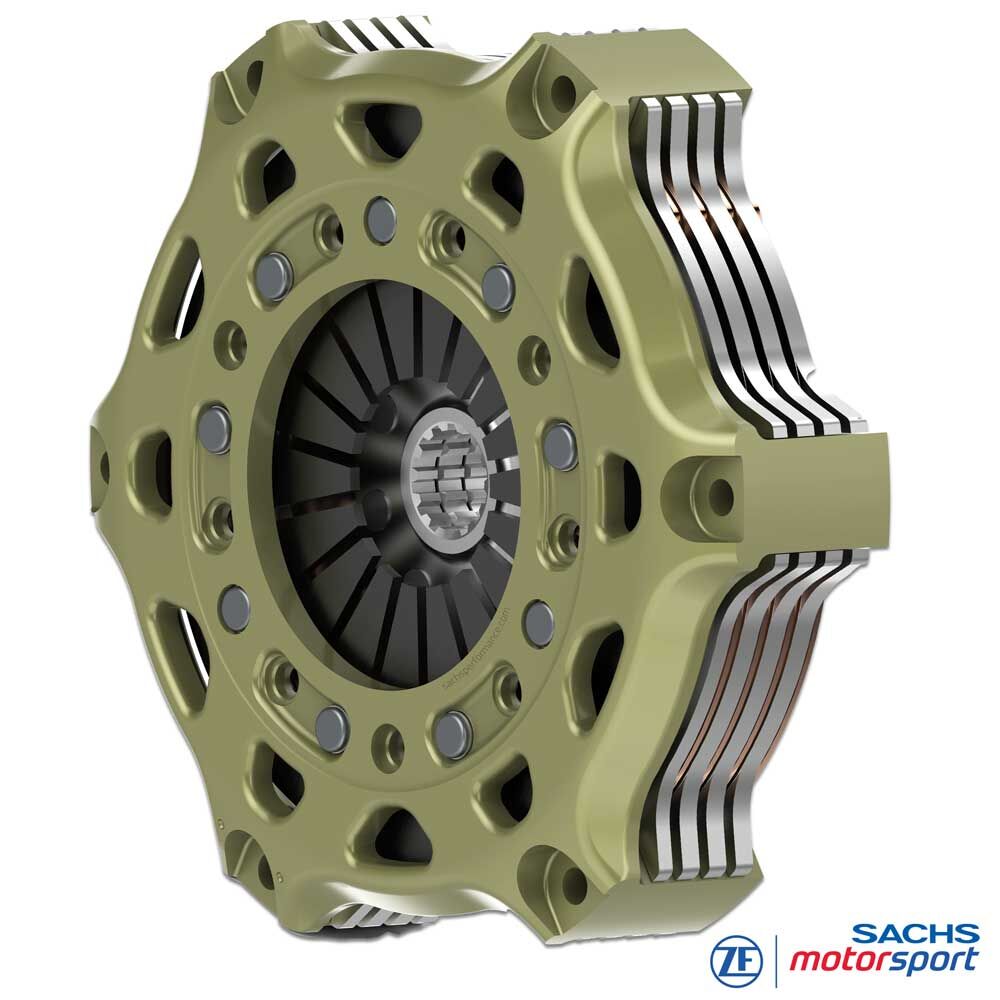

Frizione da competizione SACHS
RCS 4/184 S2.6
Sinterizzata 2,6 mm, configurazione rigida
La frizione da competizione SACHS RCS 4/184 a quattro dischi con rivestimento d'attrito sinterizzato da 2,6 mm unisce capacità di coppia massima a massa rotante molto bassa. Quattro dischi d'attrito aumentano sensibilmente la forza trasmissibile a parità di carico molla e coefficiente d'attrito, mentre il ridotto spessore del rivestimento consente una risposta estremamente diretta e tempi di reazione brevi. Ideale per vetture turismo ad alte prestazioni e per uso pista/time attack, dove servono modulabilità precisa e alta ripetibilità.
Il materiale d'attrito sinterizzato lavora stabile ai regimi d'esercizio rilevanti e garantisce un innesto rapido e ben definito. La specifica da 2,6 mm riduce il momento d'inerzia del pacco frizione - il motore sale di giri più liberamente, il punto di attacco resta preciso e riproducibile. La configurazione a quattro dischi ripartisce il lavoro di attrito su più superfici di contatto, riducendo la pressione specifica e attenuando i picchi di temperatura.
Questa configurazione gestisce fino a 2.616 Nm di coppia massima motore e, in combinazione con una campana rigida e piatto spingidisco/piastra intermedia in acciaio ad alta resistenza, forma un sistema robusto e ripetibile per un impiego racing coerente.
Vantaggi
leggero
altezza ridotta
bassa massa e inerzia
Massa ridotta
Uno dei maggiori punti di forza della frizione "RCS-Sinter" è la sua massa ridotta e la relativa inerzia.
Le frizioni sportive RCS SACHS sono progettate per una massa molto bassa e perseguono l'obiettivo di trasmettere alla trazione la coppia del motore il più velocemente e direttamente possibile.
Facilitando le misure per l'albero motore che riducono il momento d'inerzia, aumenta in modo significativo l'accelerazione della vettura con le marce basse.
Accelerazione più veloce
Se, per esempio, la frizione ha un momento d'inerzia (MOI) di 0,061 kgm2, questo produce un rapporto di trasmissione di 13,4: 1 (rapporto nella 1 marcia) sulla ruota motrice con l'aumento di 180 volte (13,42). Calcolando il MoI come massa del veicolo, questo si traduce nella 1 marcia in un peso supplementare di circa 145 kg da accelerare.
A causa della bassa inerzia della frizione RCS SACHS si produce una riduzione sostanziale dei tempi di cambio e una maggiore accelerazione del veicolo.
Tecnica

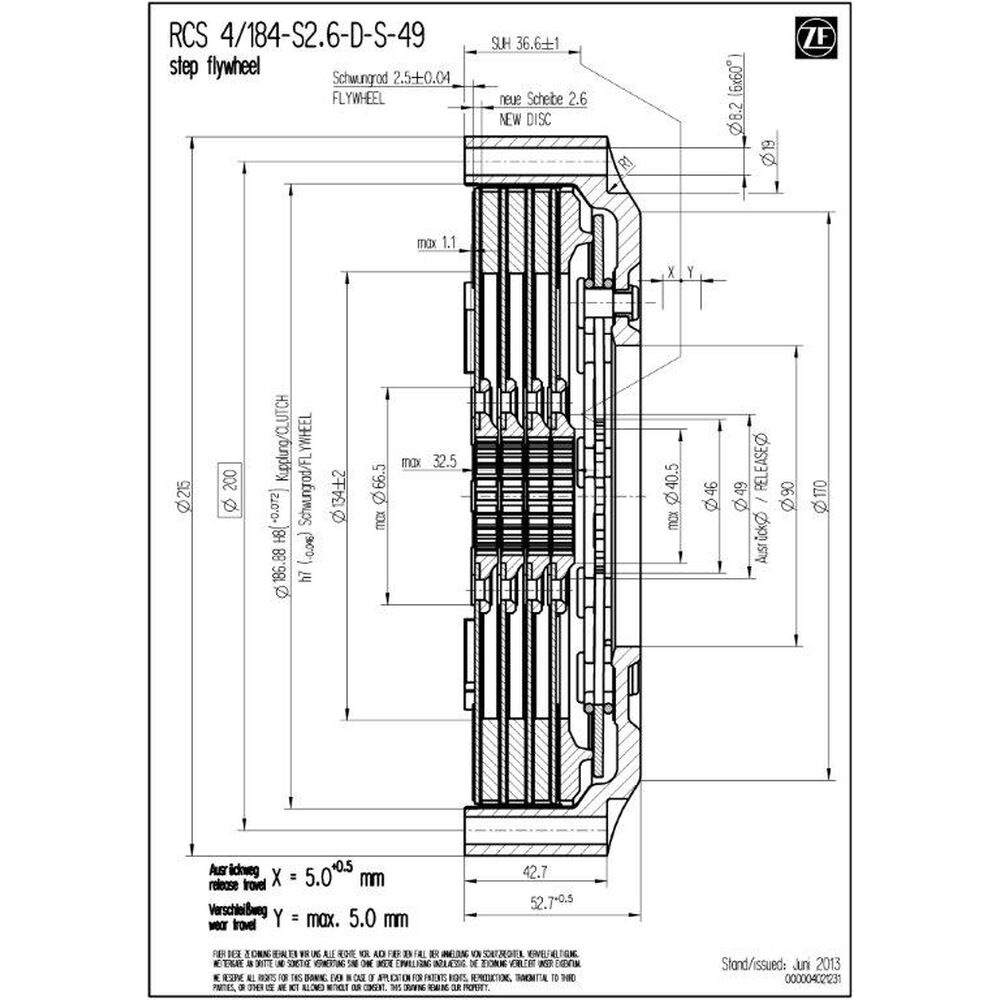

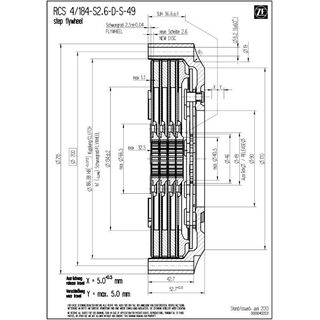

Dati tecnici RCS 4/184:
- Coppia massima motore [Nm] : 2.616
- Diametro di disinnesto [mm] : 49
- Forza di disinnesto [N] : 4.300
- Corsa di disinnesto [mm] : 5.0 +0.5
- Massa [kg] : 4.94
- Momento d'inerzia [kgm2] : 0.027736
Campana frizione
La campana frizione SACHS RCS 184 di ZF Motorsport è in alluminio forgiato ad alta resistenza ed è progettata per massima rigidità con peso minimo. La geometria del carter favorisce la dispersione del calore e stabilizza la finestra termica del pacco frizione.
Elemento chiave è il rivestimento in alluminio brevettato, estremamente resistente all'usura. Questo trattamento superficiale duro a piena copertura riduce l'usura da attrito e accoppiamento, protegge dalla corrosione e assicura lunga durata.
Rivestimento - sinterizzato

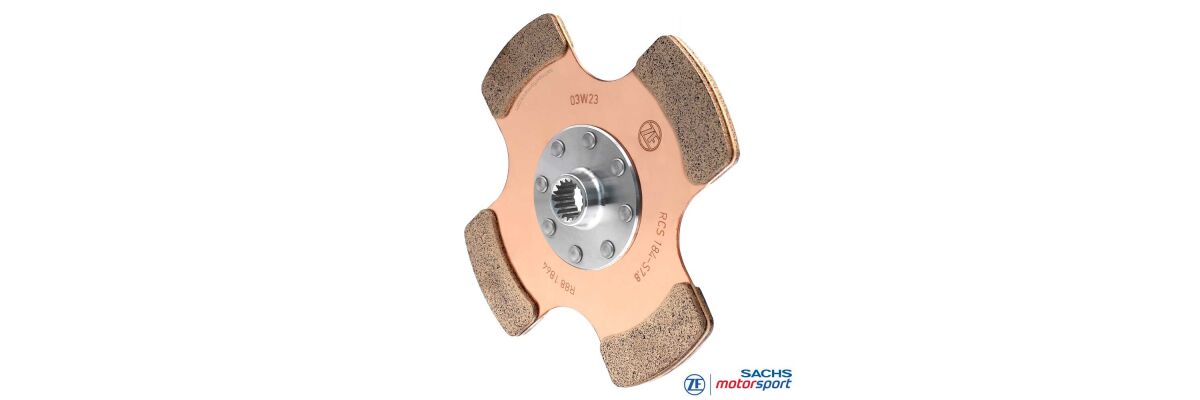

La RCS 4/184 impiega rivestimenti sinterizzati da 2,6 mm applicati alla piastra portante: il rivestimento d'attrito è collegato direttamente al disco supporto (senza pad). Ciò riduce il numero di componenti e la massa, aumenta la rigidità della coppia d'attrito e minimizza la comprimibilità del rivestimento. Risultato: punto di attacco molto preciso, tempi di risposta brevi e innesto ben definito.
Il ridotto spessore del rivestimento abbassa l'inerzia rotante del pacco frizione; il motore sale di giri più liberamente e i transitori di carico diventano più pronti. Il passaggio diretto di calore verso la piastra portante disperde rapidamente il calore di attrito, migliorando la ripetibilità nelle partenze. In combinazione con quattro dischi d'attrito si ottiene una grande riserva di coppia con bassa pressione superficiale specifica.
Mozzo SACHS RCS
Le frizioni da competizione SACHS RCS 4/184 S2.6 di ZF Motorsport sono disponibili con diversi profili mozzo, abbinati con precisione all'albero primario del cambio. Ciò garantisce massima precisione di montaggio, trasmissione di coppia affidabile e durata elevata nell'uso racing.
Sono disponibili anche diverse lunghezze mozzo (corta, media, lunga). Questo consente di adattare la frizione allo spazio disponibile e di assicurare un'attuazione corretta. Il sistema modulare RCS 184 di ZF Motorsport permette così una frizione da competizione su misura con massime prestazioni, robustezza termica e vita utile. Configurazione standard della RCS 4/184 (se non diversamente specificato): lunghezza mozzo corto-corto-corto-corto.

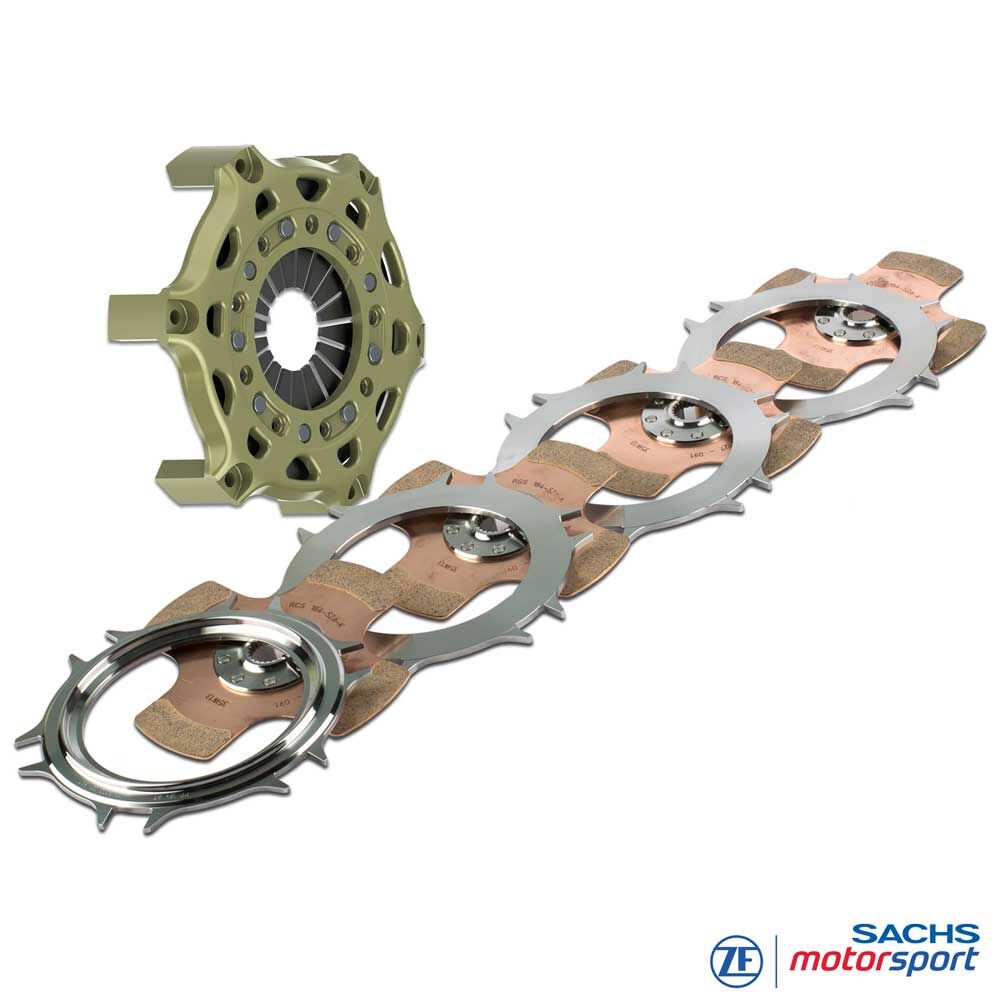

Fornitura
Campana frizione RCS 184 (HA184), alluminio
1x piatto spingidisco RCS 184 (PP184), acciaio
3x piastra intermedia RCS 184 (IP184), acciaio
4x disco frizione RCS 184, sinterizzato 2.6
Lunghezza mozzo: corto-corto-corto-corto
Qualità Made in Germany
ZF Race Engineering è da anni tra i leader tecnologici del motorsport. Il know-how riunito dalle massime categorie confluisce direttamente nello sviluppo delle frizioni da competizione RCS. Metodi produttivi all'avanguardia, i più elevati standard di qualità e tecnologie del motorsport rendono le frizioni ZF Motorsport la prima scelta per massime prestazioni e affidabilità - in pista come nel rally, nelle competizioni turismo e nell'endurance.
Campi d'impiego
PISTA / TURISMO
Super GT, ELMS,
DTM, STCC, NLS, TCR, GT World Challenge ecc.
FORMULA
Formula Ford,
Formula 3, Formula 4 ecc. (RCS115/140)
RALLY
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC ecc.
Istruzioni per l'installazione:
Poiché le frizioni SACHS RCS non sono state sviluppate specificamente per un veicolo, ma sono indipendenti dal veicolo, il veicolo deve essere adattato alla frizione (vedere i documenti PDF sopra). Il profilo del volano, la posizione, la corsa e la forma del meccanismo di rilascio, nonché lo spazio massimo disponibile per l'installazione devono essere controllati e adattati se necessario.
Informazioni necessarie:
Quando si ordina la frizione SACHS RCS, è necessario specificare il profilo richiesto dell'albero di trasmissione. I diversi profili offerti sono elencati alla voce "Profilo del mozzo". Per qualsiasi domanda sul prodotto, non esitate a contattarci via E-Mail all'indirizzo o telefonicamente al numero +49 (0)40 / 3999 211.
