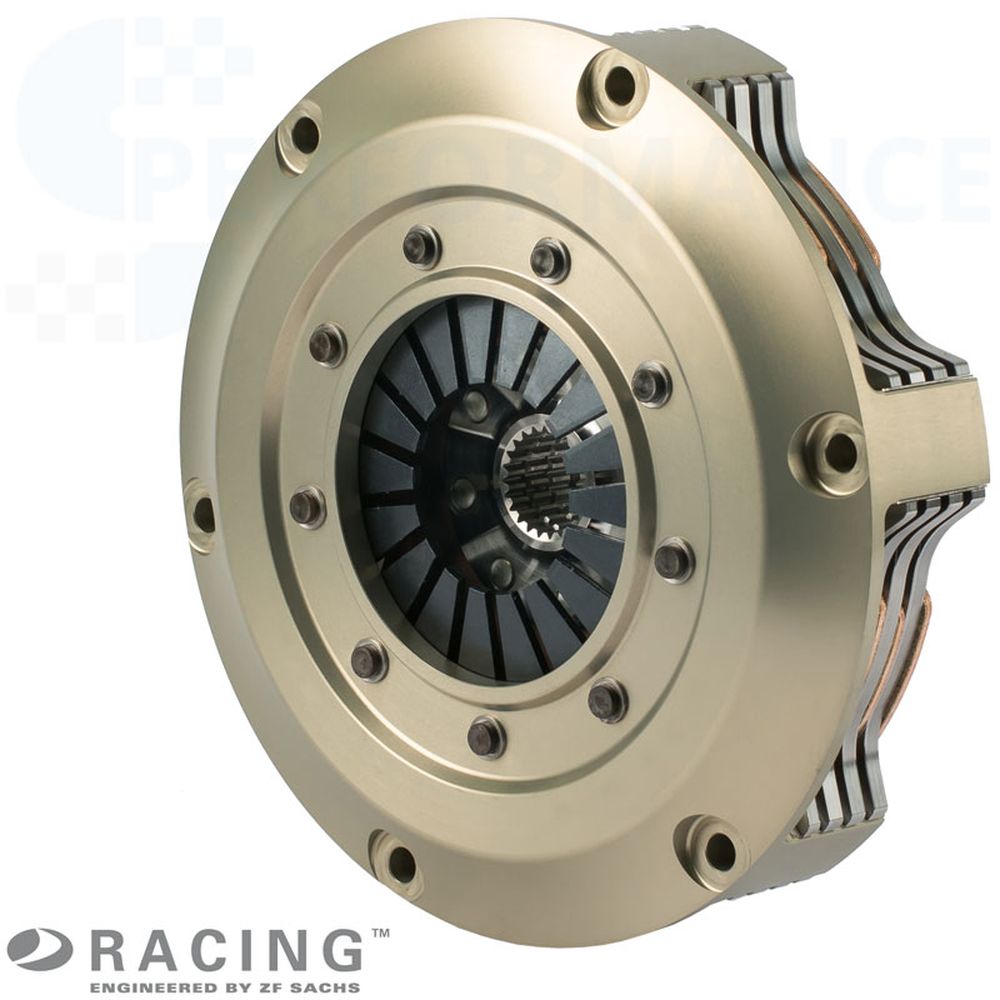

Embraiagem de competição SACHS
RCS 4/184 S2.6
Sinterizada 2,6 mm, configuração rígida
A embraiagem de competição SACHS RCS 4/184 de quatro discos com forro sinterizado de 2,6 mm combina capacidade máxima de binário com massa rotativa muito baixa. Quatro discos de fricção aumentam de forma clara a força transmissível com a mesma carga de aperto e coeficiente de fricção, enquanto a reduzida espessura do forro permite resposta extremamente direta e tempos de reação curtos. Ideal para turismos de alta performance e utilização em pista/time attack, onde são exigidas modulação precisa e elevada repetibilidade.
O material de fricção sinterizado trabalha estável no intervalo de rotação relevante e assegura um acoplamento rápido e bem definido. A especificação de 2,6 mm reduz o momento de inércia do conjunto da embraiagem - o motor sobe de rotação mais livremente e o ponto de embraiagem permanece preciso e reprodutível. Ao mesmo tempo, a configuração de quatro discos distribui o trabalho de fricção por várias superfícies de contacto, diminuindo a pressão superficial específica e suavizando picos de temperatura.
Esta configuração suporta até 2.616 Nm de binário máximo do motor e, em combinação com carcaça rígida e prato de pressão/placas intermédias em aço de alta resistência, forma um sistema robusto e repetível para uso de competição.
Vantagens
leve
baixa altura
baixa massa e inércia
Redução da massa
Um dos maiores pontos fortes da embraiagem "RCS-Sinter" é a sua baixa massa e a baixa inércia associada.
As embraiagens SACHS RCS Motorsport são projetados em massa relativamente baixa e perseguem o objetivo, de transmitir o binário com a máxima rapidez, diretamente para a transmissão.
Através de medidas facilitadoras no acionamento do sistema de manivela, que reduzem o momento de inércia, o comportamento de aceleração do veículo aumenta, significativamente, nas velocidades mais baixas.
Aceleração mais rápida
Se a embraiagem tiver, por exemplo, um momento de inércia (Mtm) de 0,061 kgm2, este afeta uma proporção de transmissão de transmissão de 13,4: 1 (relação de transmissão 1. mudança) na roda de acionamento com aumento em 180 vezes (13,42). Converte-se o Mtm em massa de veículo, resulta na 1ª mudança um peso adicional de cerca de 145 kg, com pretende a aceleração.
Devido à baixa inércia da embraiagem Sachs RCS ocorre um encurtamento substancial dos tempos de resposta e permitir a aceleração mais rápida do seu veículo.
Tecnologia

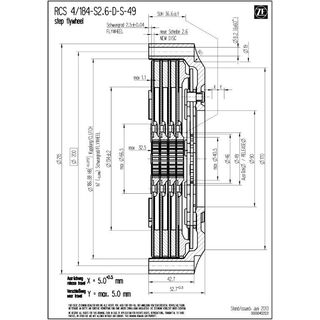

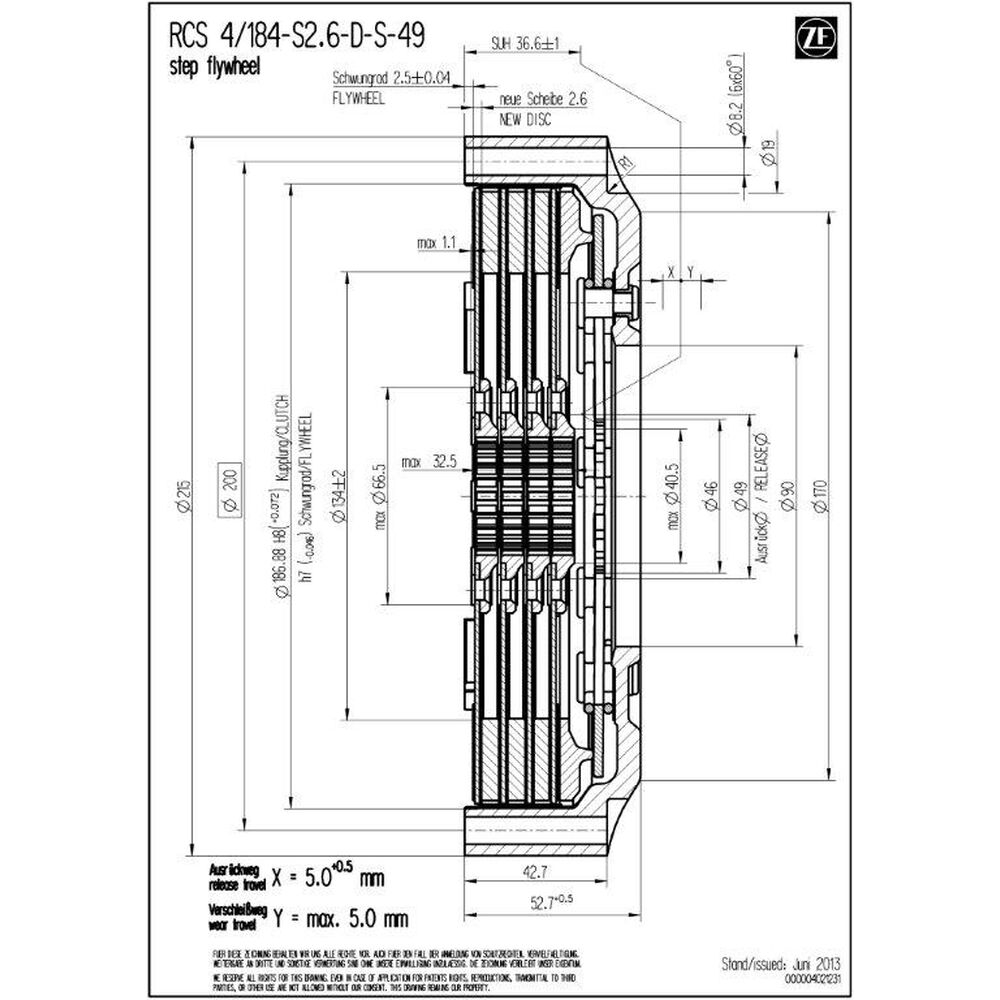

Dados técnicos RCS 4/184:
- Binário máximo do motor [Nm] : 2.616
- Diâmetro de atuação [mm] : 49
- Força de atuação [N] : 4.300
- Curso de atuação [mm] : 5.0 +0.5
- Massa [kg] : 4.94
- Momento de inércia [kgm2] : 0.027736
Carcaça da embraiagem
A carcaça SACHS RCS 184 da ZF Motorsport é fabricada em alumínio forjado de alta resistência e foi concebida para rigidez máxima com peso mínimo. A geometria do corpo favorece a dissipação térmica e estabiliza a janela de temperatura do conjunto.
Um destaque é o revestimento de alumínio patenteado, extremamente resistente ao desgaste. Este tratamento duro de superfície integral reduz o desgaste por fricção e ajuste, protege contra corrosão e garante longa durabilidade.
Forro - sinterizado
A RCS 4/184 utiliza forros sinterizados de 2,6 mm aplicados na placa de suporte: o forro de fricção é ligado diretamente à placa (sem pads). Isso reduz a quantidade de componentes e a massa, aumenta a rigidez do par de fricção e minimiza a compressibilidade do forro. O resultado é um ponto de embraiagem muito preciso, tempos de resposta curtos e um acoplamento claramente definido.
A baixa espessura do forro reduz a inércia rotativa do conjunto; o motor sobe de rotação mais livremente e as variações de carga são mais instantâneas. A transferência direta de calor para a placa de suporte dissipa rápido o calor de fricção, melhorando a repetibilidade nos arranques. Em combinação com quatro discos de fricção, obtém-se grande reserva de binário com baixa pressão superficial específica.
Cubo SACHS RCS
As embraiagens de competição SACHS RCS 4/184 S2.6 da ZF Motorsport estão disponíveis com diferentes perfis de cubo, ajustados com precisão ao veio primário da caixa. Isso garante o melhor encaixe, transmissão de binário fiável e máxima durabilidade em competição.
Existem também várias opções de comprimento de cubo (curto, médio, longo). Assim, a embraiagem adapta-se ao espaço disponível e assegura o acionamento correto. O sistema modular RCS 184 da ZF Motorsport permite uma embraiagem de competição ajustada com desempenho máximo, robustez térmica e longa vida útil. Configuração padrão da RCS 4/184 (salvo indicação em contrário): comprimento do cubo curto-curto-curto-curto.

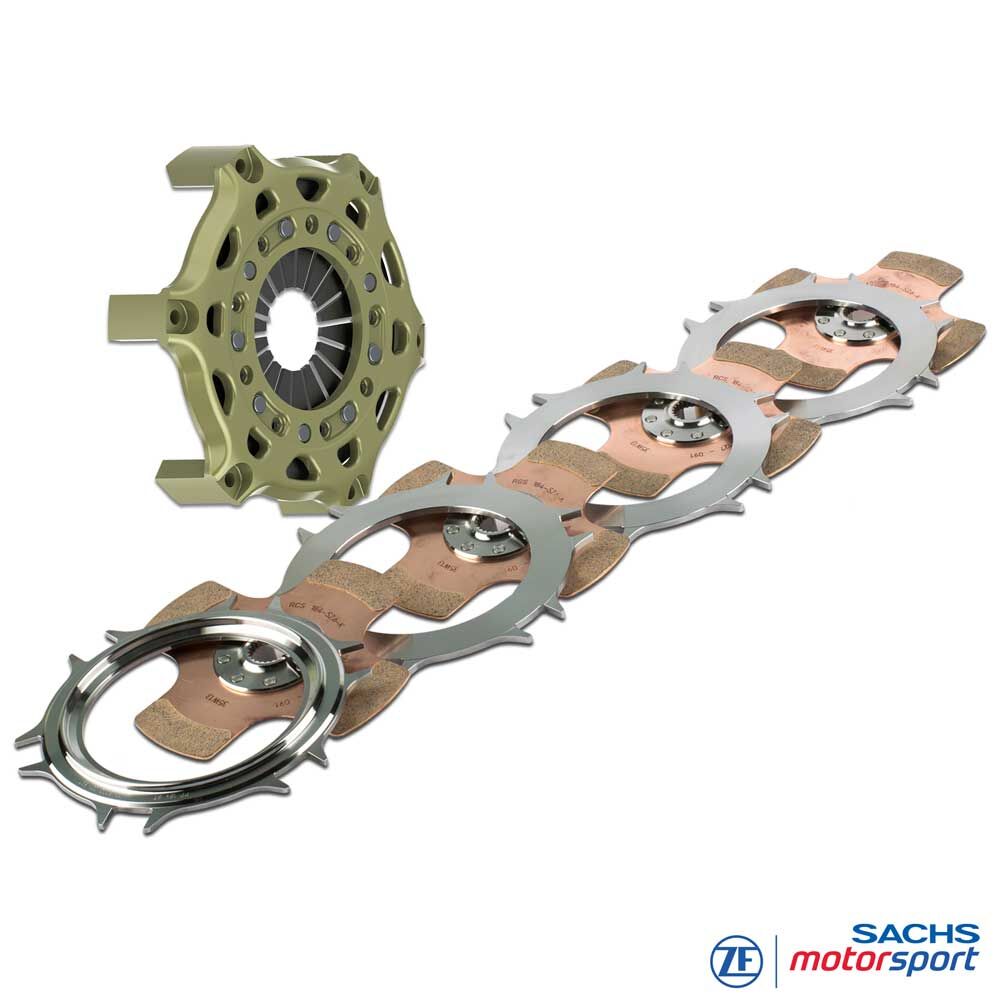

Conteúdo da entrega
Carcaça RCS 184 (HA184), alumínio
1x prato de pressão RCS 184 (PP184), aço
3x placa intermédia RCS 184 (IP184), aço

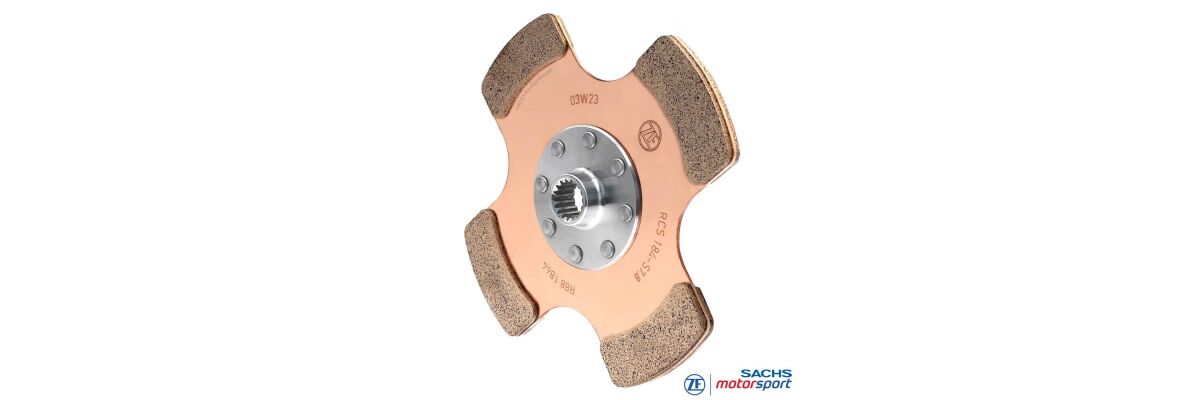

4x disco de embraiagem RCS 184, sinterizado 2.6
Comprimento do cubo: curto-curto-curto-curto
Qualidade Made in Germany
A ZF Race Engineering está há anos entre os líderes tecnológicos no desporto motorizado. O know-how combinado das categorias de topo flui diretamente para o desenvolvimento das embraiagens de competição RCS. Métodos de fabricação de última geração, os mais elevados padrões de qualidade e tecnologias de motorsport tornam as embraiagens ZF Motorsport a primeira escolha para desempenho e fiabilidade máximos - em pista, bem como em ralis, turismos e endurance.
Aplicacões
CIRCUITO / TURISMOS
Super GT, ELMS,
DTM, STCC, NLS, TCR, GT World Challenge etc.
FÓRMULA
Formula Ford,
Formula 3, Formula 4 etc. (RCS115/140)
RALIS
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC etc.
Instruções de instalação:
Uma vez que as embraiagens SACHS RCS não foram desenvolvidas especificamente para um veículo, mas são independentes do veículo, o veículo deve ser adaptado à embraiagem (ver documentos PDF acima). O contorno do volante, a posição, o curso e a forma do mecanismo de desengate, bem como o espaço máximo disponível para a instalação devem ser verificados e adaptados, se necessário.
Informações necessárias:
Ao encomendar a sua embraiagem SACHS RCS, deve ser especificado o perfil necessário do veio de entrada da transmissão. Os diferentes perfis oferecidos estão listados em "perfil do cubo". Se tiver alguma questão sobre o produto, não hesite em contactar-nos através do E-Mail ou por telefone através do número +49 (0)40 / 3999 211.
