Depuis des décennies, les embrayages de compétition SACHS de ZF Race Engineering incarnent la qualité de référence en sport auto. L'ambition : amélioration continue et volonté de repousser les limites. De l'embrayage le plus léger en Formule 1 aux systèmes bi-disque et multi-disques éprouvés en WRC, DTM, NASCAR, Le Mans ou au Rallye Dakar - la technologie ZF Motorsport fait partie intégrante de nombreux voitures victorieuses dans le monde.
Embrayage de compétition SACHS
RCS 3/184 S2.6
Métal fritté 2,6 mm, exécution rigide
L'embrayage de compétition SACHS RCS 3/184 à trois plateaux avec garniture métal fritté de 2,6 mm associe une très grande capacité de couple à une masse en rotation réduite. Trois disques de friction augmentent nettement la force transmissible à charge d'appui et coefficient identiques, tandis que l'épaisseur de garniture réduite permet une réponse directe et des temps de réaction courts. Idéal pour les voitures de tourisme puissantes et l'usage circuit ou time-attack, où un accouplement précis et une grande répétabilité sont exigés.
Le matériau de friction métal fritté reste stable en régime et dans la fenêtre d'utilisation pertinente, assurant un accouplement net et rapide. La configuration 2,6 mm réduit l'inertie du paquet d'embrayage - le moteur prend ses tours plus librement, le point de mâchoire demeure précis et reproductible. En même temps, la conception à trois disques répartit le travail de friction sur plusieurs surfaces de contact, ce qui abaisse la pression surfacique spécifique et amortit les pics de température.
Cette version atteint jusqu'à 1 962 Nm de couple moteur maximal et, combinée avec un carter d'embrayage rigide ainsi que des plateaux de pression et intermédiaires en acier à haute résistance, constitue un ensemble endurant et répétable pour un usage compétition.
Avantages
léger
hauteur de construction plus faible
faible masse et inertie
masse plus faible
L'un des plus grands atouts de l'embrayage "RCS-Sinter" est sa faible masse et la faible inertie de masse qui en découle.
Les embrayages SACHS RCS Motorsport sont conçus pour avoir la masse la plus faible possible et poursuivent l'objectif de transmettre le couple du moteur le plus rapidement et le plus directement possible à la boîte de vitesses.
Grâce à des mesures d'allègement du mécanisme de vilebrequin qui réduisent le moment d'inertie, le comportement d'accélération du véhicule augmente nettement dans les rapports inférieurs.
Accélération plus rapide
Si, par exemple, l'embrayage a un moment d'inertie (Mtm) de 0,061 kgm2 , celui-ci agit sur la roue motrice avec une valeur 180 fois supérieure (13,42) pour un rapport de transmission de 13,4:1 (rapport de 1re vitesse). Si l'on convertit le Mtm en masse du véhicule, cela donne en 1ère vitesse un poids supplémentaire d'environ 145 kg qu'il faut accélérer.
En raison de la faible inertie de masse de l'embrayage SACHS RCS, il est possible de réduire considérablement les temps de changement de vitesse ainsi que d'accélérer plus rapidement votre véhicule.
La technique

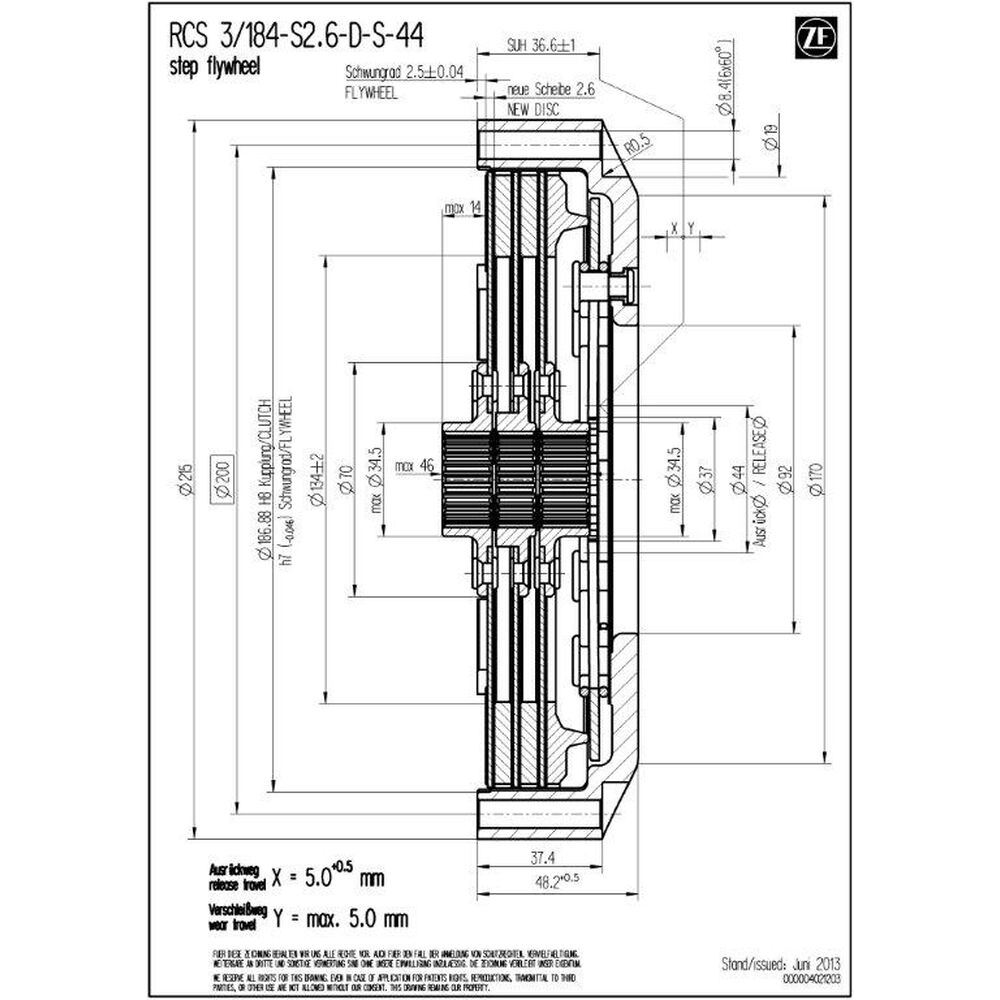

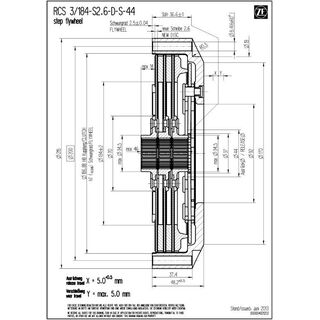

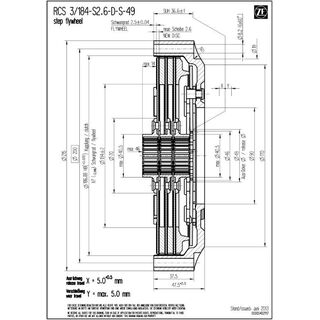

Données techniques RCS 3/184 :
- Couple moteur maximal [Nm] : 1 962
- Diamètre de débrayage [mm] : 49 / 44
- Effort de débrayage [N] : 4 300 / 3 900 (⌀ 44)
- Course de débrayage [mm] : 5.0 +0.5
- Masse [kg] : 4.11 / 4.17 (⌀ 44)
- Inertie [kgm2] : 0.022582 / 0.023029)
Carter d'embrayage
Le carter d'embrayage SACHS RCS 184 de ZF Motorsport est réalisé en aluminium forgé à haute résistance et conçu pour une rigidité maximale avec un poids minimal. La géométrie spécifique du carter favorise l'évacuation de chaleur et stabilise la fenêtre de température du paquet d'embrayage.
Un atout central est le revêtement aluminium breveté extrêmement résistant à l'usure. Ce traitement dur pleine surface réduit l'usure par friction et ajustement, protège contre la corrosion et garantit une longue durée de vie.
Garniture - métal fritté
La RCS 3/184 utilise des garnitures métal fritté de 2,6 mm frittées sur la plaque porteuse : la garniture de friction est liée directement à la plaque support (sans pads). Cela réduit le nombre de pièces et la masse, augmente la rigidité du couple de friction et minimise la compressibilité de la garniture. Résultat : point de mâchoire très précis, réponse rapide et accouplement net.
La faible épaisseur abaisse l'inertie en rotation du paquet d'embrayage ; le moteur prend des tours plus librement et les variations de charge sont traduites plus spontanément. Le transfert direct de chaleur vers la plaque porteuse évacue rapidement la chaleur de friction, améliorant la répétabilité aux départs. Combiné à trois disques de friction, cela offre une grande réserve de couple avec une pression surfacique spécifique faible.
Moyeu SACHS RCS
Les embrayages de compétition SACHS RCS 3/184 S2.6 de ZF Motorsport sont disponibles avec différents profils de moyeu, adaptés avec précision à l'arbre d'entrée de boîte correspondant. Cela garantit un ajustement parfait, une transmission de couple fiable et une durabilité maximale en usage compétition.
Les moyeux existent également en plusieurs longueurs (court, moyen, long). On adapte ainsi au mieux l'embrayage à l'espace disponible et on assure une commande correcte. Le système modulaire RCS 184 de ZF Motorsport permet une embrayage de compétition sur-mesure, performante, thermiquement robuste et durable. Configuration standard de la RCS 3/184 (sauf spécification contraire) : longueur de moyeu long-moyen-long.
Contenu de la livraison
Carter d'embrayage RCS 184 (HA184), aluminium
1x plateau de pression RCS 184 (PP184), acier
2x plateau intermédiaire RCS 184 (IP184), acier
3x disque d'embrayage RCS 184, métal fritté 2.6
Longueur de moyeu : long-moyen-long
Qualité Made in Germany
ZF Race Engineering compte depuis des années parmi les leaders technologiques du sport automobile. Le savoir-faire réuni du sport de haut niveau s'intègre directement dans le développement des embrayages de compétition RCS. Des méthodes de fabrication de pointe, des normes de qualité les plus élevées et des technologies issues du sport automobile font des embrayages ZF Motorsport le premier choix pour une performance et une fiabilité maximales - sur circuit ainsi qu'en rallye, tourisme et endurance.
Domaines d'application
CIRCUIT / TOURISME
Super GT, ELMS,
DTM, STCC, NLS, TCR, GT World Challenge etc.
FORMULE
Formula Ford,
Formula 3, Formula 4 etc. (RCS115/140)
RALLYE
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC etc.
Instructions de montage:
Les embrayages SACHS RCS n'ayant pas été développés spécifiquement pour un véhicule, mais étant indépendants de celui-ci, le véhicule doit être adapté à l'embrayage (voir documents PDF ci-dessus). Le contour du volant moteur, la position, la course et la forme du mécanisme de débrayage ainsi que l'espace de montage maximal disponible doivent être vérifiés et adaptés si nécessaire.
Informations obligatoires:
Lors de la commande de votre embrayage SACHS RCS, le profil requis de l'arbre d'entrée de la boîte de vitesses doit être spécifié. Les différents profils proposés sont listés dans la rubrique "profil du moyeu". Si vous avez des questions sur le produit, n'hésitez pas à nous contacter par E-Mail ou par téléphone au +49 (0)40 / 3999 211.
