Designad för att göra
skillnad
SACHS motorsportkopplingar från ZF Race Engineering har i decennier stått för högsta kvalitet inom internationell racing. Ambitionen: ständig förbättring och att flytta gränserna. Från den lättaste kopplingen i Formel 1 till beprövade tvåskiviga och flerskiviga system i WRC, DTM, NASCAR, Le Mans och Dakar Rally - ZF Motorsport-teknik är en nyckel i otaliga vinnarbilar världen över.
SACHS racingkoppling
RCS 3/184 S2.6
Sinterbeläggning 2,6 mm, stum utförande
Den trippelskiviga SACHS RCS 3/184 racingkopplingen med 2,6 mm sinterbeläggning kombinerar mycket hög vridmomentkapacitet med låg roterande massa. Tre friktionsskivor ökar den överförbara kraften markant vid samma klämkraft och friktionsnivå, medan den tunna beläggningen ger direkt respons och korta reaktionstider. Idealisk för kraftfulla touringbilar samt bana och time-attack där exakt modulering och hög repeterbarhet krävs.
Sintermaterialet arbetar varvtalsstabilt inom relevant användningsfönster och ger ett tydligt definierat, snabbt ingrepp. 2,6 mm-utförandet sänker kopplingspaketets tröghetsmoment - motorn varvar friare och bettpunkten förblir precis och reproducerbar. Samtidigt fördelar trippelkonfigurationen friktionsarbetet över flera kontaktytor vilket minskar specifikt yttryck och dämpar temperaturtoppar.
Denna specifikation klarar upp till 1 962 Nm maximalt motorvrid och bildar tillsammans med styv kopplingskåpa samt tryck- och mellanplattor i höghållfast stål ett hållfast, repeterbart system för konsekvent motorsport.
Fördelar
lätt
låg höjd
låg massa och tröghet
Mindre massa
En av de största styrkorna hos "RCS-Sinter"-kopplingen är den låga massan och den därmed sammanhängande låga trögheten.
SACHS RCS-motorsportskopplingar är konstruerade för minsta möjliga massa och strävar efter att leda vidare motorns vridmoment till transmissionen så snabbt och direkt som möjligt.
Med åtgärder för reducering av massan hos vevaxeln, vilket minskar tröghetsmomentet, förbättras accelerationsbeteendet hos fordonet betydligt i de lägre växlarna.
Snabbare acceleration
Om exempelvis kopplingen har ett masströghetsmoment på 0,061 kgm2, så påverkar detta vid en utväxling av 13,4:1 (utväxlingsförhållande i första växeln) på drivhjulet med 180-faldiga beloppet (13,42). Räknar man om masströghetsmomentet till fordonsmassa, så ger detta i första växeln en tilläggsvikt på ca. 145 kg som måste accelereras.
Den låga masströgheten hos SACHS RCS-kopplingen ger en betydande förkortning av växlingstider samt en snabbare acceleration av fordonet.
Teknik

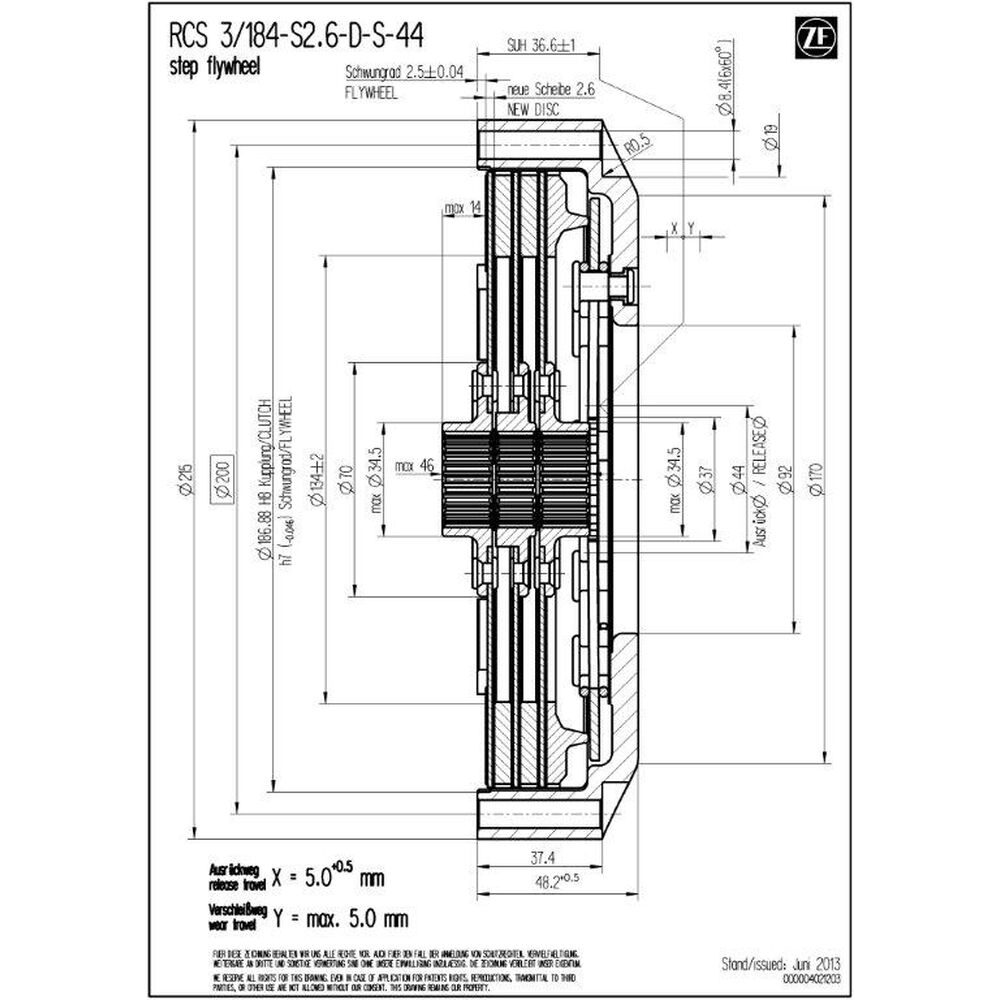

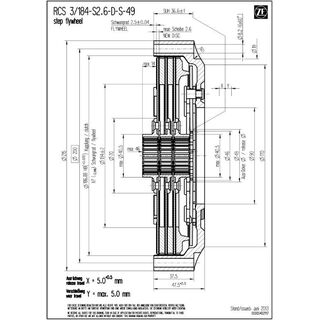

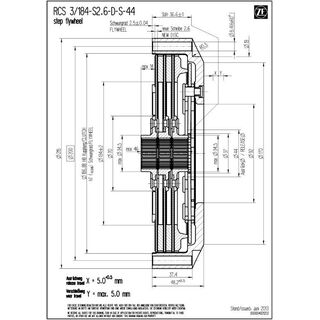

Tekniska data RCS 3/184:
- Maximalt motorvrid [Nm] : 1 962
- Utkopplingsdiameter [mm] : 49 / 44
- Utkopplingskraft [N] : 4 300 / 3 900 (⌀ 44)
- Utkopplingsväg [mm] : 5.0 +0.5
- Massa [kg] : 4.11 / 4.17 (⌀ 44)
- Tröghet [kgm2] : 0.022582 / 0.023029)
Kopplingskåpa
ZF Motorsports SACHS RCS 184 kopplingskåpa är tillverkad i höghållfast smitt aluminium och optimerad för maximal styvhet vid minimal vikt. Den särskilda geomet rin stödjer effektiv värmeavledning och stabiliserar kopplingspaketets temperatu rfönster.
En nyckelfunktion är den extremt slitstarka, patenterade aluminiumytbehandlingen. Denna heltäckande hårdyt a minskar friktions- och passningsslitage, skyddar mot korrosion och ger lång livslängd.
Beläggning - sinter
RCS 3/184 använder påsinterade 2,6 mm sinterbeläggningar: friktionsbeläggningen är direkt förbunden med bärarplattan (inga pads). Det minskar antalet delar och massan, ökar styvheten i friktionsparet och minimerar beläggningens kompressibilitet. Resultatet är mycket exakt bettpunkt, korta svarstider och tydligt definierat ingrepp.
Den tunna beläggningen sänker kopplingspaketets roterande tröghet; motorn varvar friare och lastväxlingar blir mer spontana. Den direkta värmeöverföringen till bärarplattan leder bort friktionsvärme snabbt och förbättrar repeterbarhet vid startmoment. I kombination med tre friktionsskivor uppnås stor vridmomentsreserv vid lågt specifikt yttryck.
SACHS RCS nav
SACHS RCS 3/184 S2.6 racingkopplingar från ZF Motorsport finns med olika navprofiler exakt anpassade till respektive växellådans ingående axel. Det säkerställer perfekt passform, tillförlitlig kraftöverföring och maximal hållbarhet i tuff motorsport.
Nav finns i flera längder (kort, medium, lång). Därmed kan kopplingen optimeras för tillgängligt utrymme och korrekt manövrering. Det modulära RCS 184-systemet från ZF Motorsport möjliggör en skräddarsydd racingkoppling med maximal prestanda, termisk tålighet och livslängd. Standardutförande för RCS 3/184 (om inget annat anges): navlängd lång-medium-lång.
Leveransinnehåll
RCS 184 kopplingskåpa (HA184), aluminium
1x RCS 184 tryckplatta (PP184), stål
2x RCS 184 mellanplatta (IP184), stål
3x RCS 184 kopplingsskiva, sinter 2.6
Navlängd: lång-medium-lång
Kvalitet Made in Germany
ZF Race Engineering har i många år varit bland teknikledarna inom motorsport. Den samlade kunskapen från toppklasserna går direkt in i utvecklingen av RCS racingkopplingar. Modern tillverkning, högsta kvalitetskrav och motorsportteknik gör ZF Motorsport-kopplingar till förstahandsvalet för maximal prestanda och tillförlitlighet - på bana liksom inom rally, touring och endurance.
Användningsområden
BANRACING / TOURING
Super GT, ELMS,
DTM, STCC, NLS, TCR, GT World Challenge etc.
FORMEL
Formula Ford,
Formula 3, Formula 4 etc. (RCS115/140)
RALLY
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC etc.
Monteringsanvisningar:
Eftersom SACHS RCS-kopplingar inte har utvecklats specifikt för ett fordon, utan är fordonsoberoende, måste fordonet anpassas till kopplingen (se PDF-dokument ovan). Svänghjulets kontur, positionen, slaglängden och formen på utlösningsmekanismen samt det maximalt tillgängliga monteringsutrymmet måste kontrolleras och anpassas vid behov.
Obligatorisk information:
När du beställer din SACHS RCS-koppling måste du ange vilken profil som krävs för transmissionens ingående axel. De olika profilerna som erbjuds finns listade under "navprofil". Om du har några frågor om produkten är du välkommen att kontakta oss via E-Post eller per telefon +49 (0)40 / 3999 211.
