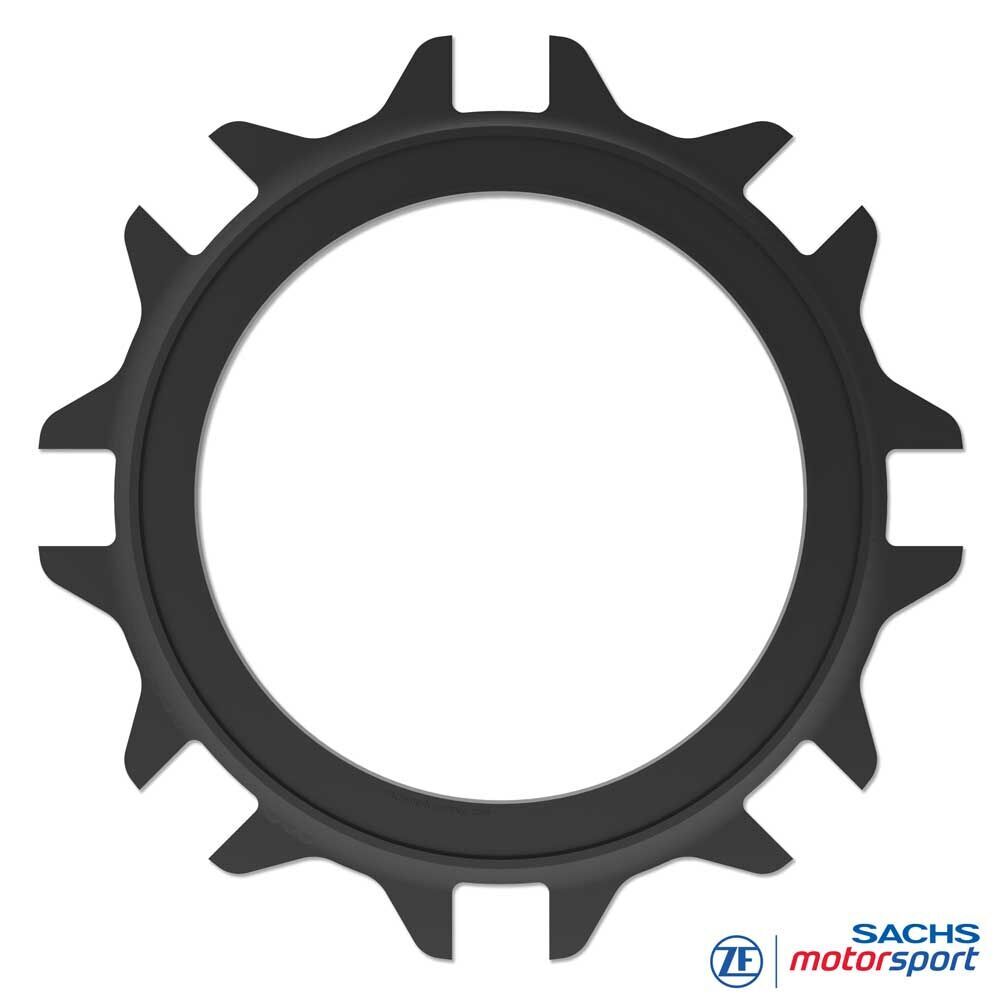

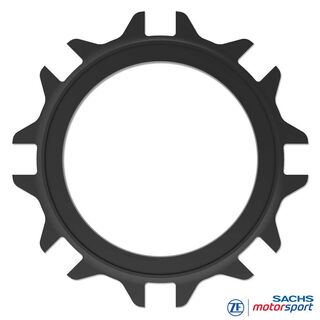

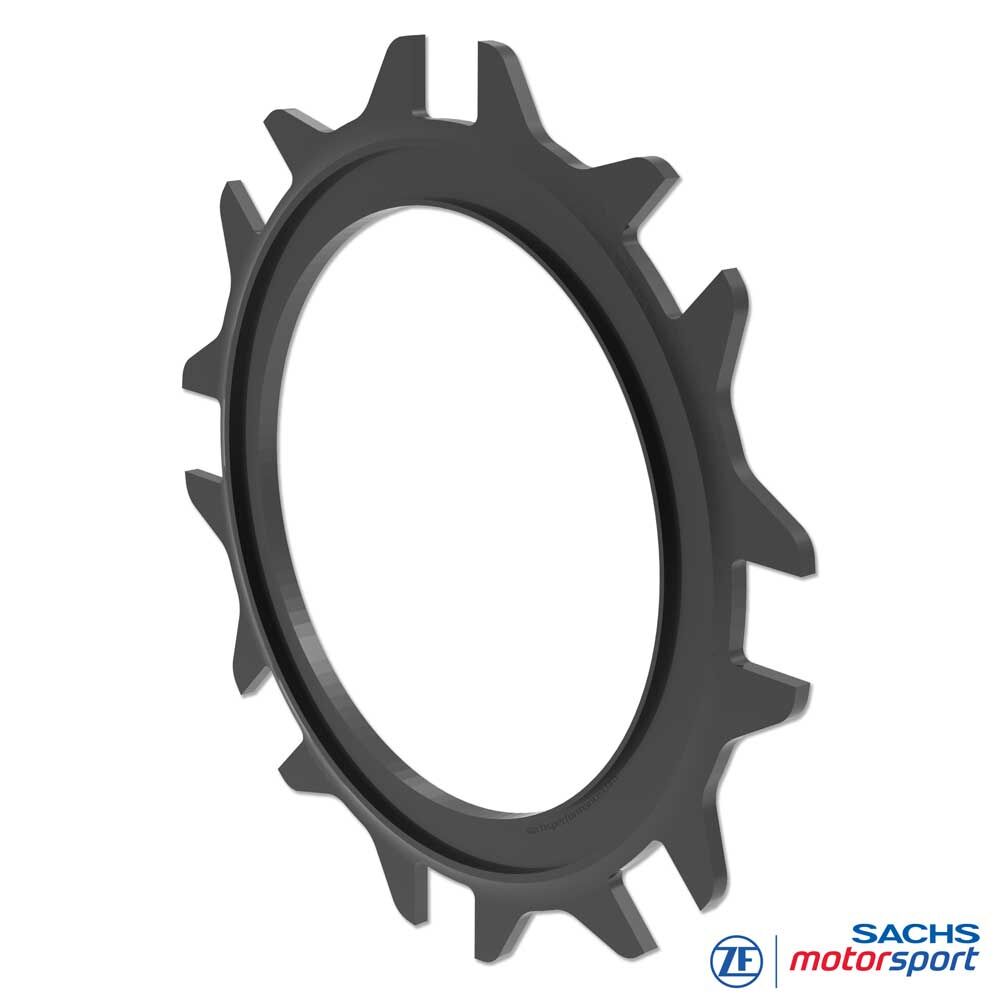

Płyta bazowa sprzęgła 003002002130
Kompensacja zużycia dla sprzęgła karbonowego SACHS RCC 140
Stałe osiągi przez cały okres użytkowania: płyta bazowa SACHS RCC 140 003002002130 od ZF Motorsport wyznacza prawidłową wysokość montażową (stack height) pakietu karbonowego. W RCC 140 płyta dostępna jest w jednej wysokości i niezawodnie sprowadza geometrię sprężyny talerzowej do zakresu nominalnego. Zużycie pakietu węglowego kompensuje się precyzyjnie poprzez dobór odpowiedniego pierścienia dociskowego. Razem płyta i pierścień ustawiają wysokość stosu dokładnie na wartość docelową—momentowa pojemność 140-mm wyścigowego sprzęgła karbonowego pozostaje stabilna, z czytelnym wyczuciem pedału i powtarzalną siłą zacisku.
Do precyzyjnych ustawień serwisowych dostępne są pierścienie dociskowe w drobnych krokach (np. 0,25 mm). Płyta bazowa także ulega zużyciu—należy ją kontrolować przy każdej rewizji (bicie, grubość, powierzchnia) i w razie potrzeby wymieniać, zwłaszcza przy montażu nowego pierścienia.
Zalety
Stabilna pojemność momentowa
Dłuższa żywotność pakietu karbonowego
Precyzyjna regulacja pierścieniami dociskowymi
Najwyższa jakość wykonania
Przyjazny serwis
Technika
Płyta bazowa RCC 140
Funkcja: płyta bazowa ustala bazową wysokość montażu i sprowadza wymiar podparcia/docisku sprężyny talerzowej do zakresu nominalnego. Ponieważ w RCC 140 stosuje się jedną wysokość płyty, kompensacja zużycia stosu odbywa się poprzez dobór pierścienia dociskowego, który dokładnie odtwarza wysokość montażową i kinematykę.
Stopniowanie: płyta o stałej wysokości; pierścienie co 0,25 mm.
Serwis/rewizja: płyta również się zużywa—kontrola przy każdej rewizji i wymiana w razie potrzeby, zwłaszcza przy montażu nowego pierścienia.
Standard jakości: produkcja wg specyfikacji ZF Motorsport; wąskie tolerancje bicia i grubości.
Praktyka / montaż
Pomiar stacku: określić pakiet karbonowy (tarcze cierne i pośrednie) wg serii.
Cel/rzeczywistość: dokumentacja RCC 140; różnica wyznacza wymaganą „stopę” pierścienia.
Dobór: pierścień tak dobrać, by wysokość mieściła się w nominale; unikać nadkompensacji.
Granica zużycia: po przekroczeniu—spadek zdolności przenoszenia, poślizg, przegrzewanie; wymienić pakiet karbonowy.
