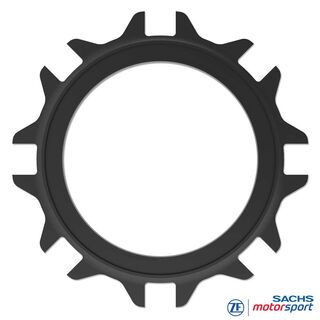

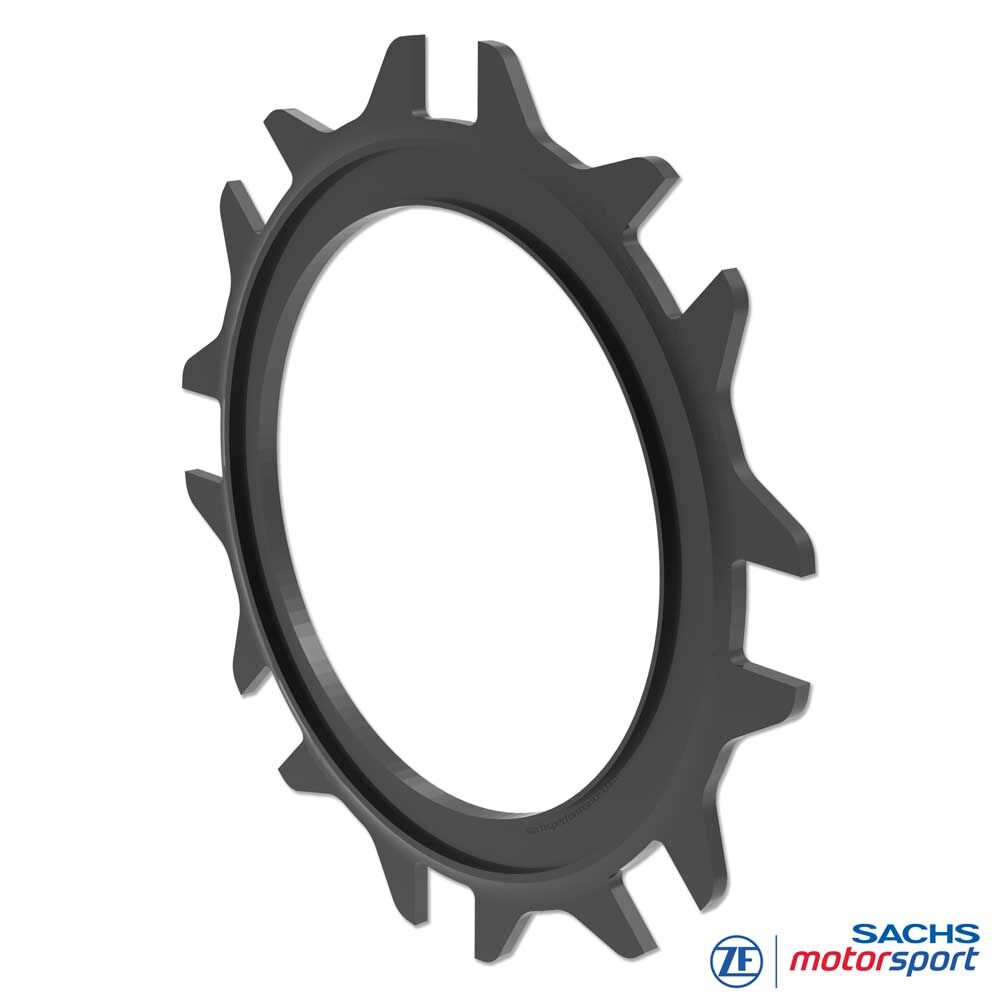

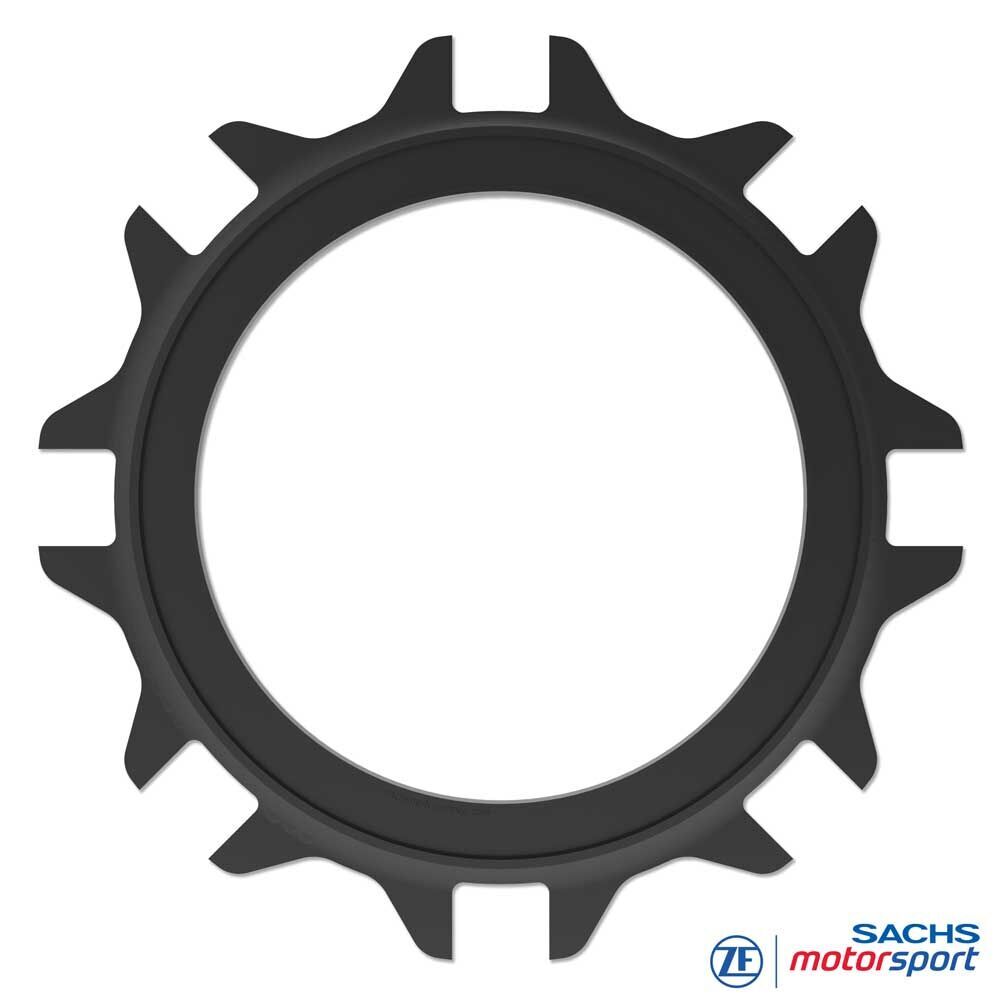

Placa base del embrague 003002002130
Compensación de desgaste para el embrague de carbono SACHS RCC 140
Rendimiento constante durante toda la vida útil: la placa base SACHS RCC 140 003002002130 de ZF Motorsport fija la altura correcta de instalación (stack height) del paquete de carbono. En la RCC 140 la placa base se ofrece en una sola altura y devuelve de forma fiable la geometría del muelle de diafragma al rango nominal. La compensación del desgaste del carbono se realiza de forma fina mediante la selección del anillo de presión adecuado. En conjunto, placa base y anillo dejan la altura del stack exactamente en el valor objetivo—la capacidad de par del embrague de competición de 140 mm se mantiene estable, con tacto de pedal limpio y fuerza de apriete reproducible.
Para configuraciones de servicio precisas hay anillos de presión en incrementos finos (p.ej. 0,25 mm). La propia placa base también es un elemento de desgaste y debe revisarse en cada intervención (excentricidad, espesor, superficie) y sustituirse si es necesario, especialmente cuando se monta un anillo nuevo.
Ventajas
Capacidad de par estable
Mayor vida útil del paquete de carbono
Ajuste fino mediante anillos de presión
Máxima calidad de fabricación
Fácil mantenimiento
Técnica
Placa base RCC 140
Función: la placa base establece la altura de instalación de referencia y devuelve la cota de apoyo/abrazo del muelle de diafragma al rango nominal. Como en la RCC 140 solo hay una altura de placa, la compensación del desgaste del stack se realiza mediante el anillo de presión adecuado, que restituye con precisión la altura y la cinemática.
Incrementos: placa base con altura fija; anillos de presión en pasos de 0,25 mm.
Revisión/servicio: la placa también se desgasta; comprobar en cada revisión y sustituir si procede, especialmente al montar un anillo nuevo.
Calidad: fabricación según especificación ZF Motorsport con tolerancias estrictas de espesor y excentricidad.
Práctica / montaje
Medición del stack: determinar el paquete de carbono (discos de fricción e intermedios) según la serie.
Objetivo/real: consultar la especificación RCC 140; la diferencia define el paso del anillo requerido.
Selección: elegir el anillo para mantener la altura en el rango nominal; evitar la sobrecompensación.
Límite de desgaste: si se supera, la capacidad cae rápidamente (deslizamiento, calor, recorrido excesivo). Sustituir el paquete de carbono.
