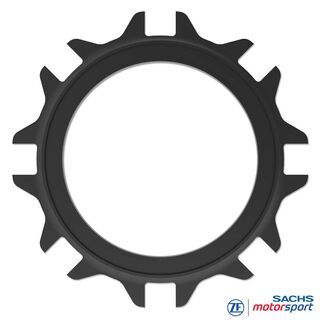

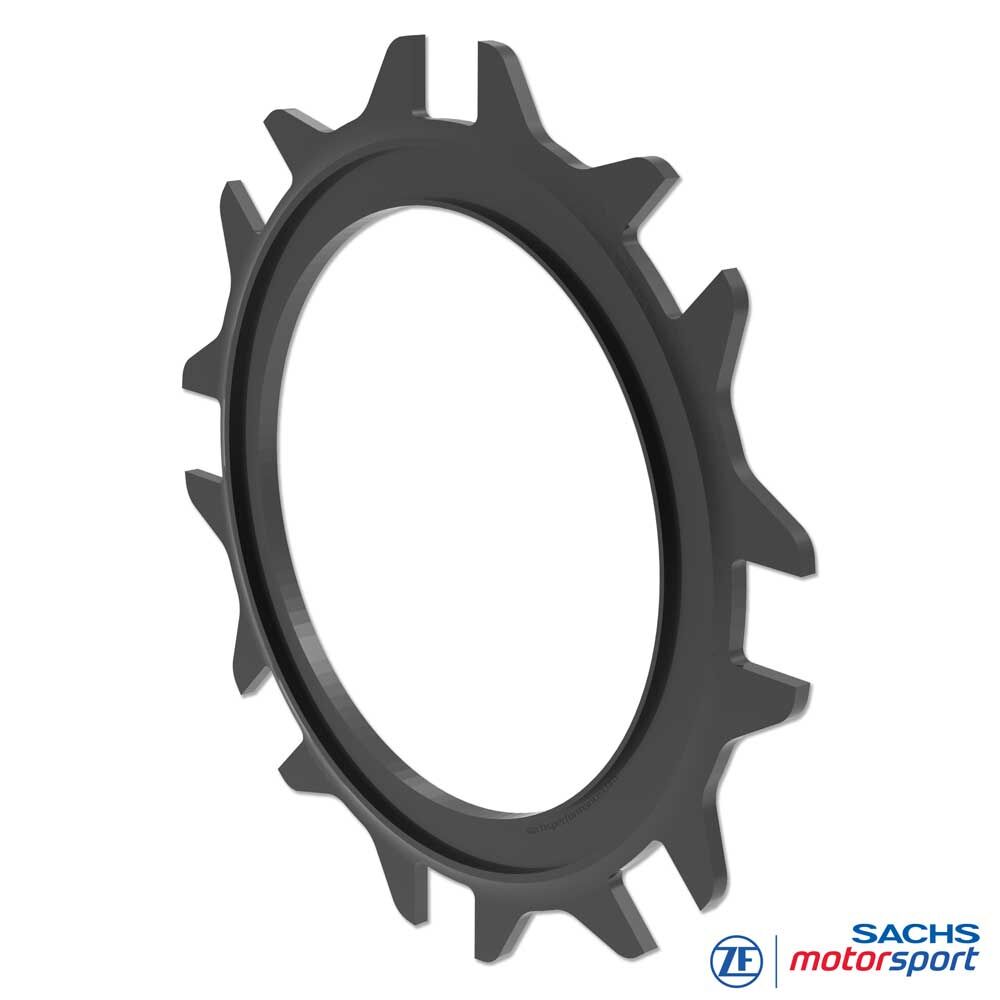

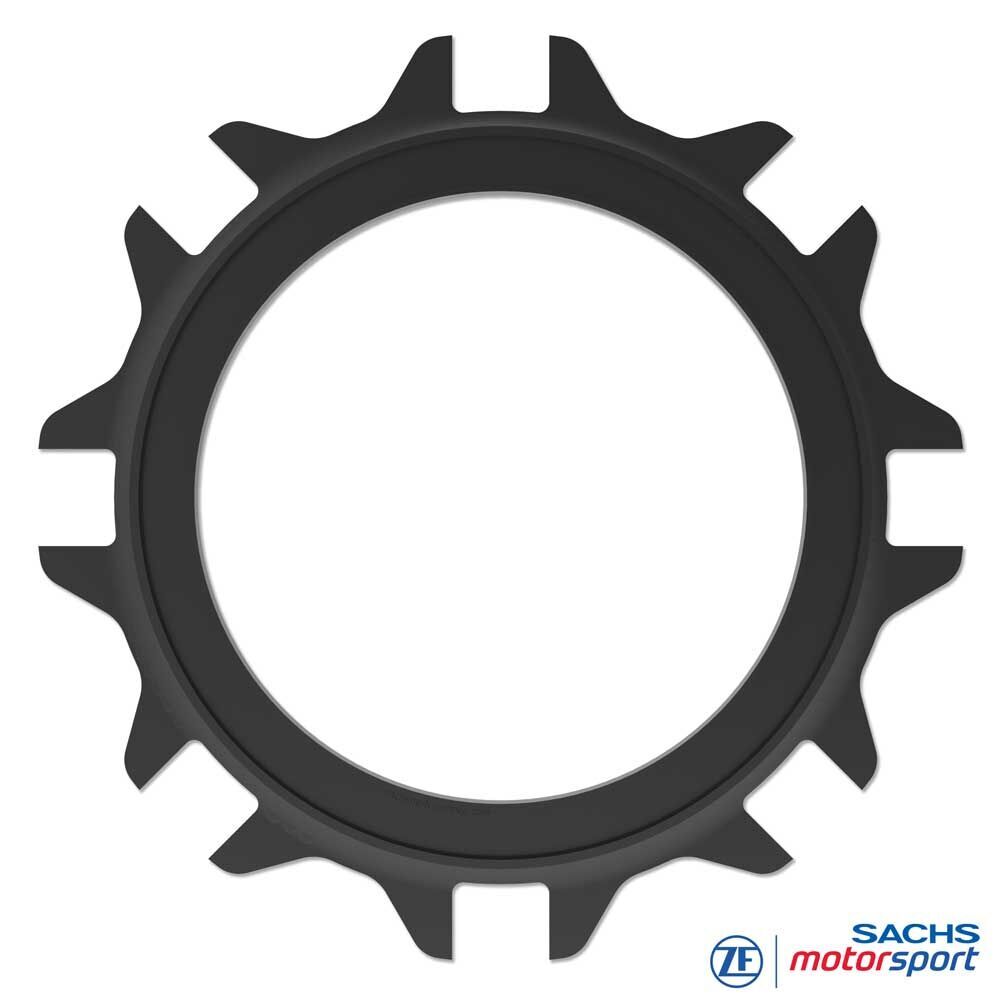

Placa base da embraiagem 003002002130
Compensação de desgaste para a embraiagem em carbono SACHS RCC 140
Desempenho constante ao longo de toda a utilização: a placa base SACHS RCC 140 003002002130 da ZF Motorsport define a altura correta de instalação (stack height) do conjunto em carbono. Na RCC 140 a placa base existe numa única altura e repõe de forma fiável a geometria da mola diafragma no intervalo nominal. A compensação do desgaste do carbono faz-se em passos finos através da seleção do anel de pressão adequado. Em conjunto, placa base e anel definem a altura do stack no valor alvo—capacidade de binário estável na racing clutch de 140 mm, pedal definido e força de aperto reprodutível.
Para afinações precisas existem anéis de pressão em passos finos (p.ex. 0,25 mm). A própria placa base também se desgasta; deve ser inspecionada em cada revisão (batimento, espessura, superfície) e substituída se necessário—sobretudo quando se monta um anel novo.
Vantagens
Capacidade de binário estável
Maior vida útil do conjunto em carbono
Ajuste fino com anéis de pressão
Elevada qualidade de fabrico
Fácil manutenção
Técnica
Placa base RCC 140
Função: a placa base estabelece a altura de instalação de referência e repõe a cota de apoio/aperte da mola diafragma no intervalo nominal. Como a RCC 140 utiliza uma única altura de placa, a compensação do desgaste do stack faz-se com o anel de pressão adequado, que repõe exatamente a altura e a cinemática.
Passos: placa base com altura fixa; anéis de pressão em incrementos de 0,25 mm.
Revisão/serviço: a placa também se desgasta; inspecionar e substituir se necessário, em especial quando se monta um anel novo.
Qualidade: fabrico segundo especificação ZF Motorsport com tolerâncias apertadas de batimento e espessura.
Prática / montagem
Medição do stack: determinar o conjunto em carbono (discos de fricção e intermédios) conforme a série.
Alvo/real: consultar a especificação RCC 140; a diferença define o passo do anel requerido.
Seleção: escolher o anel de modo a manter a altura no intervalo nominal; evitar sobre-compensação.
Limite de desgaste: se excedido, a capacidade cai rapidamente (deslizamento, aquecimento, curso excessivo). Substituir o conjunto em carbono.
