Płyta pośrednia sprzęgła SACHS RCS 184 003019000336
Płyta pośrednia (floater) do wielotarczowych sprzęgieł motorsportowych SACHS RCS 184

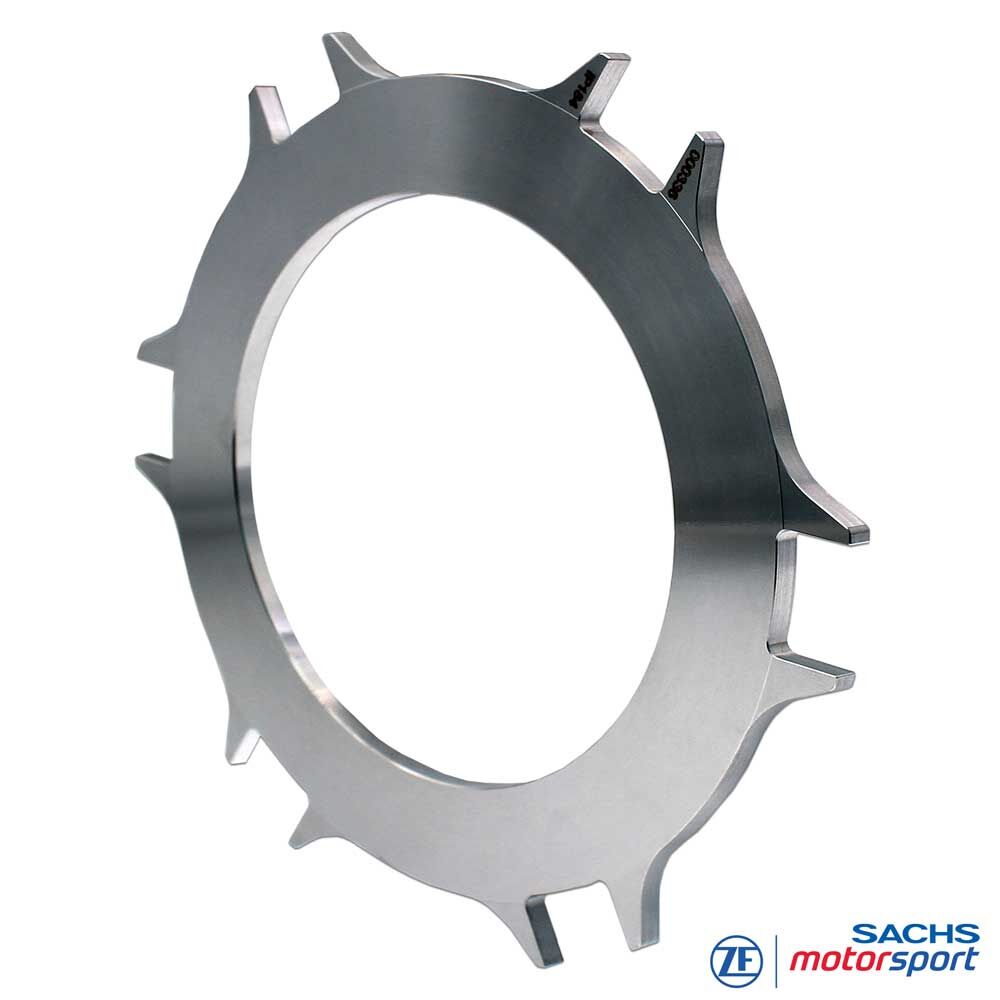

Płyta pośrednia SACHS RCS 184 003019000336 firmy ZF Motorsport pracuje jako stalowy floater w pakiecie ciernym wielotarczowego sprzęgła o średnicy 184 mm. Zapewnia dwustronne pary cierne dla tarcz spiekanych lub organicznych i przenosi moment między tarczami a obudową sprzęgła. Dodatkowe powierzchnie tarcia umożliwiają bezpieczny transfer wysokich momentów przy zwartej wysokości zabudowy.
Wykonana z wysokowytrzymałej stali z precyzyjnie wykończonymi powierzchniami ciernymi, płyta jest dopasowana do geometrii sprzęgła wyścigowego SACHS RCS 184. W połączeniu z odpowiednią tarczą dociskową oraz zatwierdzonymi tarczami RCS 184 (spiekanymi lub organicznymi) tworzy sztywny, termicznie odporny pakiet cierny o przewidywalnej reakcji na torze, w rajdach i klasach GT.
Dzięki modularnej konstrukcji RCS 184 płytę można celowo wymieniać podczas przeglądów. Zaleca się wspólną kontrolę płyt pośrednich i tarcz ciernych oraz ich wymianę w zestawie po przekroczeniu dopuszczalnych granic zużycia lub bicia, aby długofalowo zachować pojemność momentu, odczucie pedału i precyzję zmiany biegów sprzęgła SACHS RCS 184.
Zalety w skrócie:
Dodatkowe płaszczyzny tarcia dla mocnych systemów 184 mm
Geometria specyficzna dla sprzęgieł SACHS RCS 184
Płyta z wysokowytrzymałej stali – do okładziny spiekanej i organicznej
Dokładnie obrobione powierzchnie kontaktu dla stałej, łatwej do dozowania charakterystyki
Moduł przyjazny serwisowo
Technika
Płyta pośrednia RCS 184
Funkcja: W sprzęgle SACHS RCS 184 płyta znajduje się między dwiema tarczami – w zależności od wersji z okładziną spiekaną lub organiczną. Zapewnia dwustronne powierzchnie tarcia przenoszące moment pomiędzy tarczami a obudową. Wielościowe płaszczyzny tarcia pozwalają, przy tym samym średnicy, na większy moment niż w układzie jednotarczowym.
Budowa: Stal wysokowytrzymała z drobno wykończonymi powierzchniami, zewnętrzne uszka/zięby do prowadzania w obudowie RCS 184. Zaprojektowana pod obciążenia mechaniczne i cieplne motorsportu, wspiera równomierne zużycie pakietu z odpowiednimi tarczami RCS 184.
Kompatybilność: Płyta 003019000336 do zatwierdzonych konfiguracji wielotarczowych RCS 184 z okładz. spiekaną lub organiczną. Stosować z określonymi tarczami RCS 184 i pasującą tarczą dociskową.
Uwaga serwisowa: Przy każdej rewizji sprawdzać bicie, grubość i stan powierzchni. W razie przekroczenia limitów lub oznak przegrzania wymieniać razem z tarczami ciernymi, aby odtworzyć pierwotne osiągi sprzęgła.
