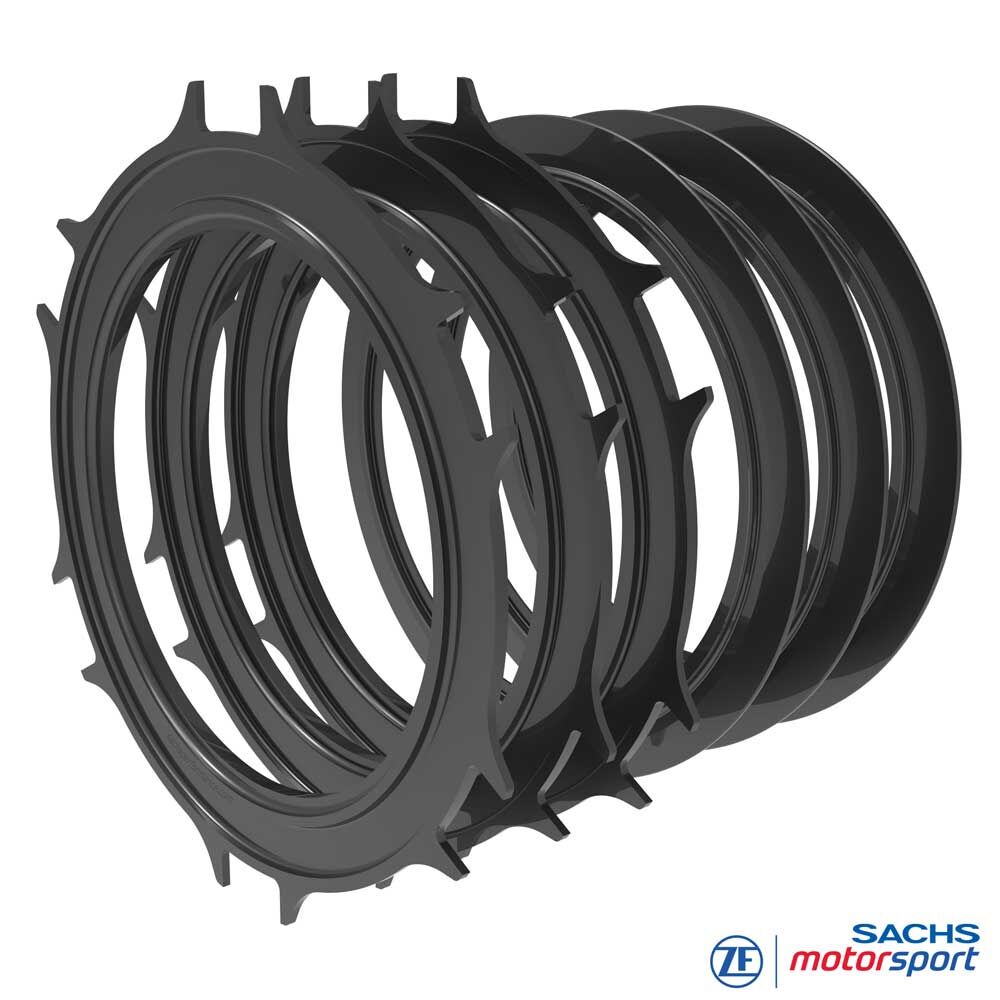

Koppeling-shimkit 003074000244
Pakket vulplaten voor SACHS carbon-koppeling RCS 2/184
Constante performance tussen servicebeurten: het SACHS RCS 2/184 shimkit 003074000244 van ZF Motorsport compenseert slijtage van het carbon koppelingspakket en herstelt het oorspronkelijke werkpunt van de diafragmaveer. De koppelcapaciteit van de 184 mm carbon racing clutch blijft stabiel – met strak pedaalgevoel en reproduceerbare klemkracht.
Inhoud shimkit: 3 basisplaten + 3 drukringen met fijn gestapelde diktes voor precieze service-setups.
Maximale slijtagecompensatie: tot 4,75 mm (via passende combinaties volgens slijtagetabel).
Voordelen
Compleet pakket voor maximale slijtagecompensatie
Maximale levensduur van de carbon-stack
Stabiele koppelcapaciteit gedurende de hele inzet
Fijnstap-afstelling van inbouwhoogte
Hoge productiekwaliteit, strakke diktetoleranties
Servicevriendelijk, reproduceerbare setups
Techniek
Shimkit RCC 2/184
Functie: gerichte compensatie van slijtage aan de carbon-stack. Basisplaten herstellen primair de statische stackhoogte, terwijl drukringen het hef-/klemmaat op de koppelingsbasisplaat fijnregelen. Samen brengen ze het werkgebied van de diafragmaveer terug naar nominaal – voor constante klemkracht, gecontroleerde vrijloop en minimale slip.
Stapgrootten: fijn gedoseerd in stappen van 0,25 mm voor nauwkeurige herstelhoogte en kinematica.
Shim-concept: 3 basisplaten + 3 drukringen per set; compensatie tot 4,75 mm met passende combinaties (zie tabel).
Materiaal: hoogsterk, gehard staal met oppervlaktebehandeling; bestand tegen temperatuur- en belastingscycli.
Kwaliteitsnorm: volgens ZF Motorsport-specificatie; nauwe slingering- en dikte-toleranties.
Praktijk / montage
Meet stackhoogte: bepaal het carbon-pakket (frictie- en tussenplaten) volgens RCS 2/184-referenties.
Doel/werkelijk: gebruik seriewaarden voor slijtage; het verschil bepaalt de benodigde compensatie.
Keuze ring/plaat: kies een combinatie die de inbouwhoogte binnen de doelmarge houdt; voorkom overcompensatie.
Slijtagelimiet: bij overschrijding het RCS 2/184 carbon-pakket vervangen – alleen ring-/platenwissel is onvoldoende.

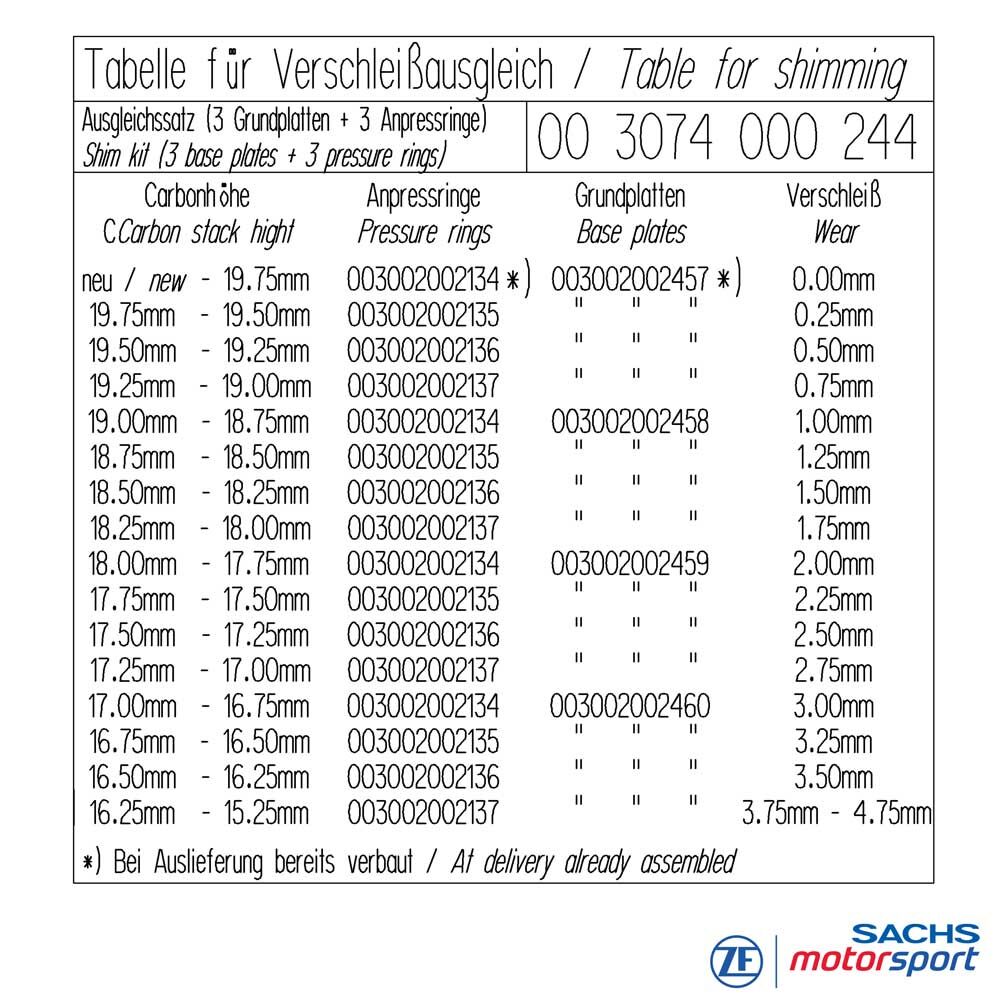

Tabel slijtagecompensatie
Voor RCC 2/184 carbon-koppeling
| Carbonhoogte | Basisplaat / drukring | Compensatie |
|---|---|---|
| Nieuw – 19,75 mm | Basisplaat: 003002002457 * 003002002134 * |
0,00 mm * |
| 19,75 – 19,50 mm | 003002002135 | 0,25 mm |
| 19,50 – 19,25 mm | 003002002136 | 0,50 mm |
| 19,25 – 19,00 mm | 003002002137 | 0,75 mm |
| 19,00 – 18,75 mm | Basisplaat I: 003002002458 003002002134 |
1,00 mm |
| 18,75 – 18,50 mm | 003002002135 | 1,25 mm |
| 18,50 – 18,25 mm | 003002002136 | 1,50 mm |
| 18,25 – 18,00 mm | 003002002137 | 1,75 mm |
| 18,00 – 17,75 mm | Basisplaat II: 003002002459 003002002134 |
2,00 mm |
| 17,75 – 17,50 mm | 003002002135 | 2,25 mm |
| 17,50 – 17,25 mm | 003002002136 | 2,50 mm |
| 17,25 – 17,00 mm | 003002002137 | 2,75 mm |
| 17,00 – 16,75 mm | Basisplaat III: 003002002460 003002002134 |
3,00 mm |
| 16,75 – 16,50 mm | 003002002135 | 3,25 mm |
| 16,50 – 16,25 mm | 003002002136 | 3,25 mm |
| 16,25 – 15,25 mm | 003002002137 | 3,75 – 4,75 mm |
* Referentiering/basisplaat (nieuw), zonder compensatie.
