Kit de calços da embraiagem 003074000244
Conjunto de calços para embraiagem em carbono SACHS RCS 2/184
Desempenho consistente entre manutenções: o shim kit SACHS RCS 2/184 003074000244 da ZF Motorsport compensa o desgaste do conjunto em carbono e repõe o ponto de funcionamento original da mola diafragma. A capacidade de binário da embraiagem de competição de 184 mm permanece estável – com tato de pedal definido e carga de aperto reprodutível.

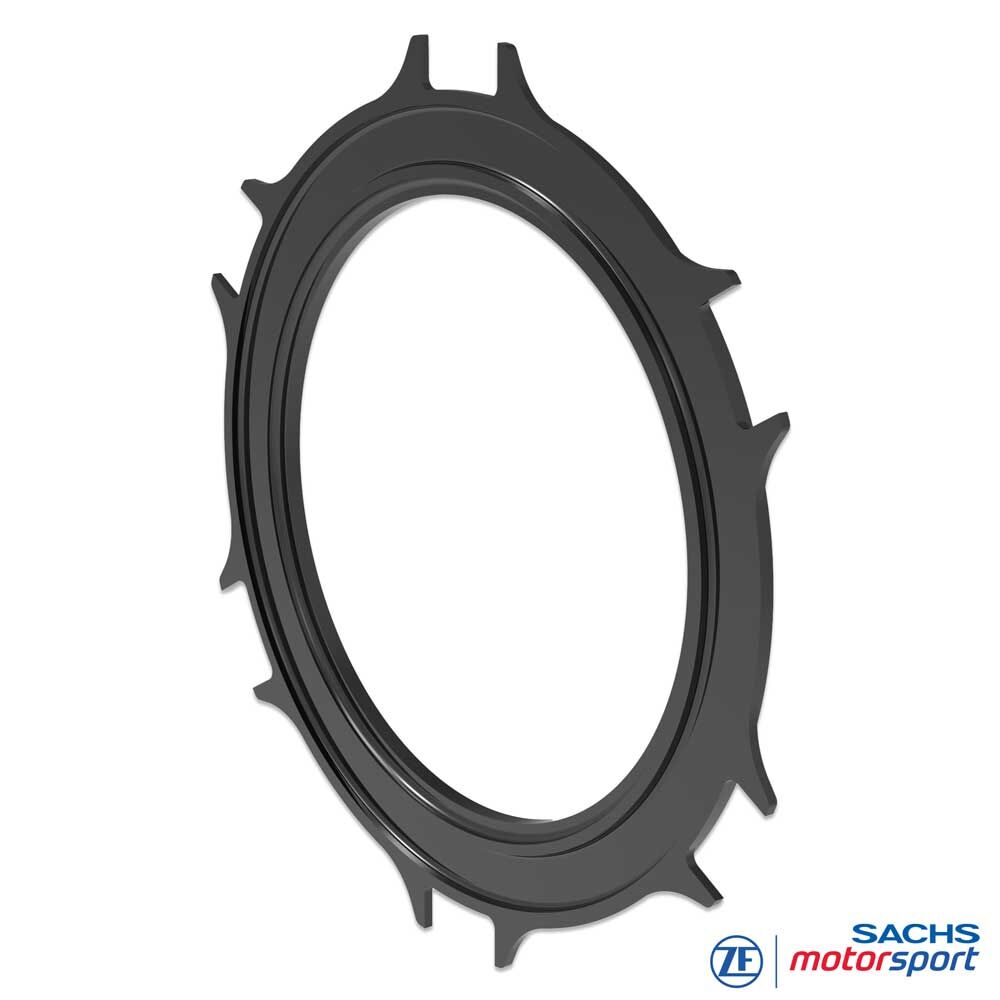

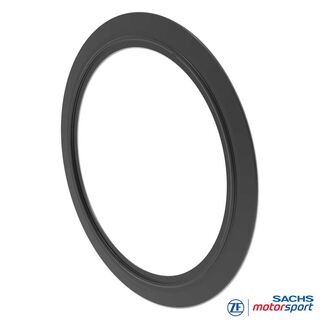

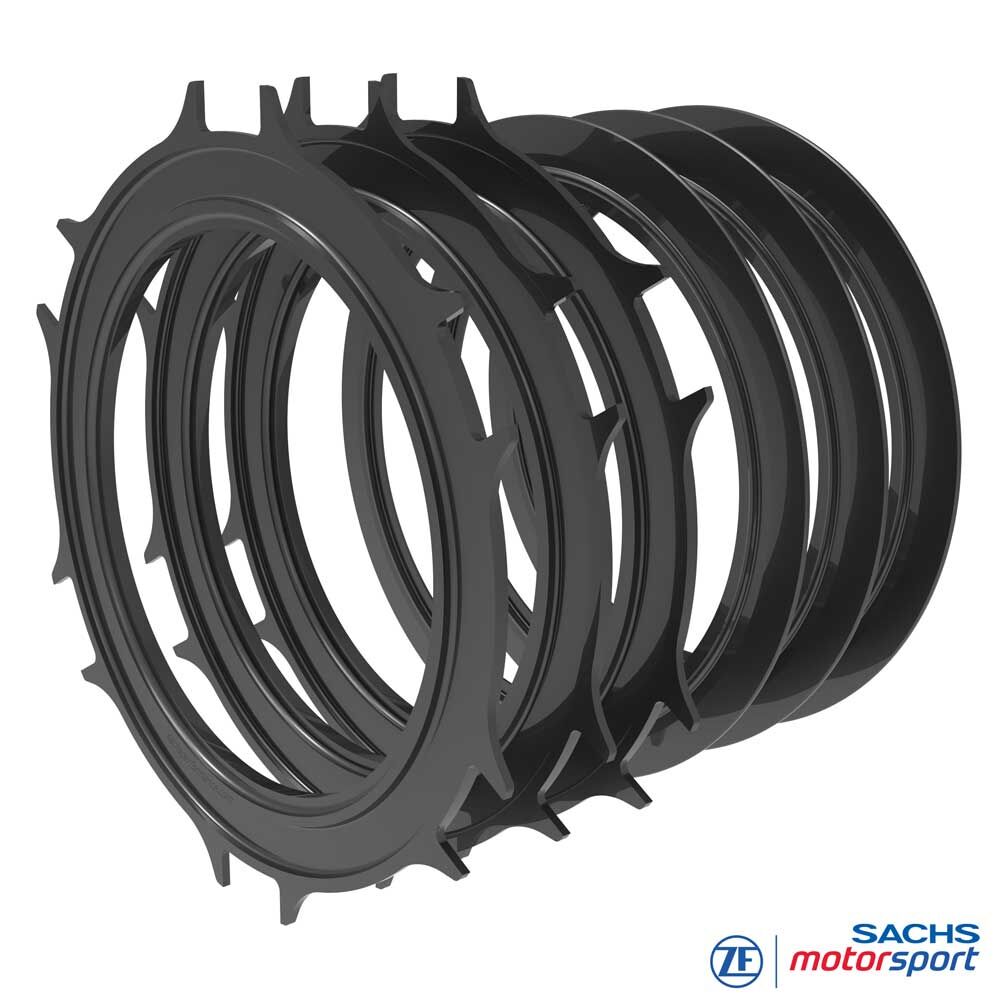

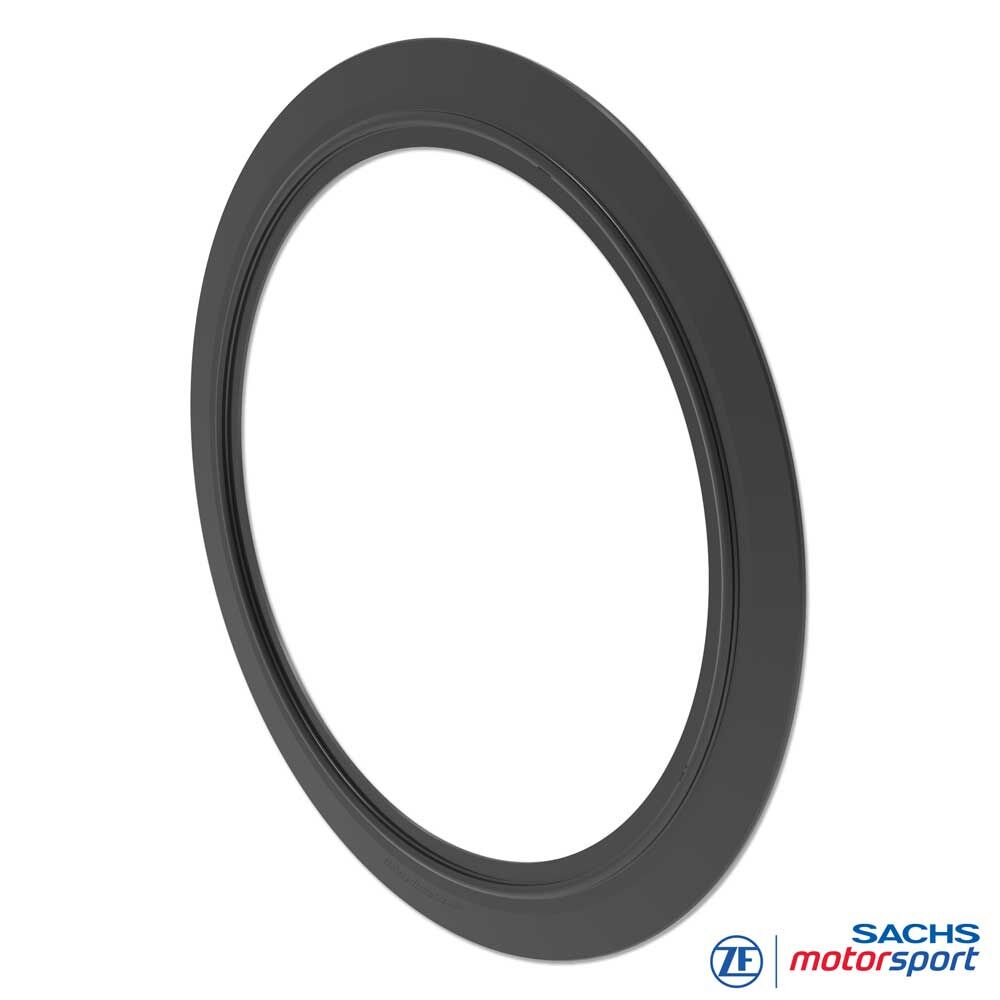

Conteúdo do kit: 3 placas base + 3 anéis de pressão com espessuras finamente graduadas para configurações precisas.
Compensação máxima do desgaste: até 4,75 mm (via combinações adequadas conforme tabela).
Vantagens
Kit completo para compensação máxima do desgaste
Vida útil máxima do stack em carbono
Capacidade de binário estável em todo o ciclo
Ajuste fino da altura de instalação
Elevada qualidade de fabricação, tolerâncias de espessura reduzidas
Fácil manutenção, setups reprodutíveis
Técnica
Shim kit RCC 2/184
Função: compensação dirigida do desgaste do stack em carbono. As placas base repõem a altura estática do stack, enquanto os anéis de pressão afinam o ponto de apoio/aperto na placa base da embraiagem. Em conjunto, devolvem a zona de funcionamento da mola diafragma ao nominal – para carga de aperto constante, curso de desacoplamento controlado e deslizamento reduzido.
Passos: incrementos finos de 0,25 mm para repor com precisão a altura de instalação e a cinemática resultante.
Conceito shim: 3 placas base + 3 anéis de pressão; compensação até 4,75 mm via combinações adequadas (ver tabela).
Material: aço temperado de alta resistência com tratamento superficial; resistente à temperatura e a ciclos de carga.
Qualidade: conforme especificação ZF Motorsport; tolerâncias apertadas de excentricidade e espessura.
Prática / instalação
Medir a altura do stack: determinar o conjunto em carbono (discos de fricção e intermédios) segundo as referências RCS 2/184.
Objetivo/real: usar os valores de desgaste da série; a diferença define a compensação necessária.
Seleção anel/placa: escolher a combinação que mantenha a altura na faixa nominal; evitar sobrecompensação.
Limite de desgaste: se excedido, substituir o pacote em carbono RCS 2/184 – a troca apenas de anéis/placas não é suficiente.

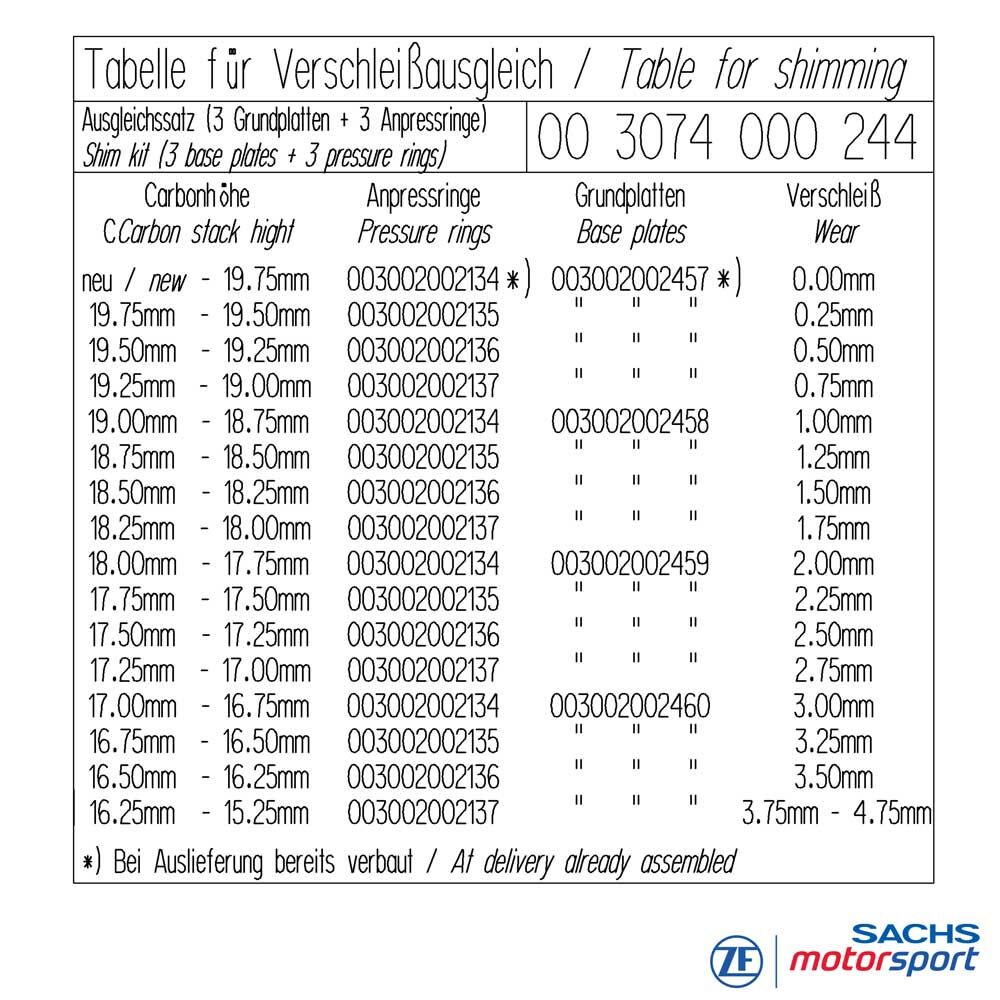

Tabela de compensação de desgaste
Para embraiagem em carbono RCC 2/184
| Altura do stack de carbono | Placa base / anel de pressão | Compensação |
|---|---|---|
| Novo – 19,75 mm | Placa base: 003002002457 * 003002002134 * | 0,00 mm * |
| 19,75 – 19,50 mm | 003002002135 | 0,25 mm |
| 19,50 – 19,25 mm | 003002002136 | 0,50 mm |
| 19,25 – 19,00 mm | 003002002137 | 0,75 mm |
| 19,00 – 18,75 mm | Placa base I: 003002002458 003002002134 | 1,00 mm |
| 18,75 – 18,50 mm | 003002002135 | 1,25 mm |
| 18,50 – 18,25 mm | 003002002136 | 1,50 mm |
| 18,25 – 18,00 mm | 003002002137 | 1,75 mm |
| 18,00 – 17,75 mm | Placa base II: 003002002459 003002002134 | 2,00 mm |
| 17,75 – 17,50 mm | 003002002135 | 2,25 mm |
| 17,50 – 17,25 mm | 003002002136 | 2,50 mm |
| 17,25 – 17,00 mm | 003002002137 | 2,75 mm |
| 17,00 – 16,75 mm | Placa base III: 003002002460 003002002134 | 3,00 mm |
| 16,75 – 16,50 mm | 003002002135 | 3,25 mm |
| 16,50 – 16,25 mm | 003002002136 | 3,25 mm |
| 16,25 – 15,25 mm | 003002002137 | 3,75 – 4,75 mm |
* Anel/placa de referência (novo), sem compensação.
