Kit de arandelas de ajuste del embrague 003074000244
Paquete de shims para embrague de carbono SACHS RCS 2/184
Rendimiento constante entre mantenimientos: el shim kit SACHS RCS 2/184 003074000244 de ZF Motorsport compensa el desgaste del paquete de carbono y restablece el punto de trabajo original del muelle de diafragma. La capacidad de par del embrague de competición de 184 mm se mantiene estable – con tacto de pedal limpio y fuerza de apriete reproducible.

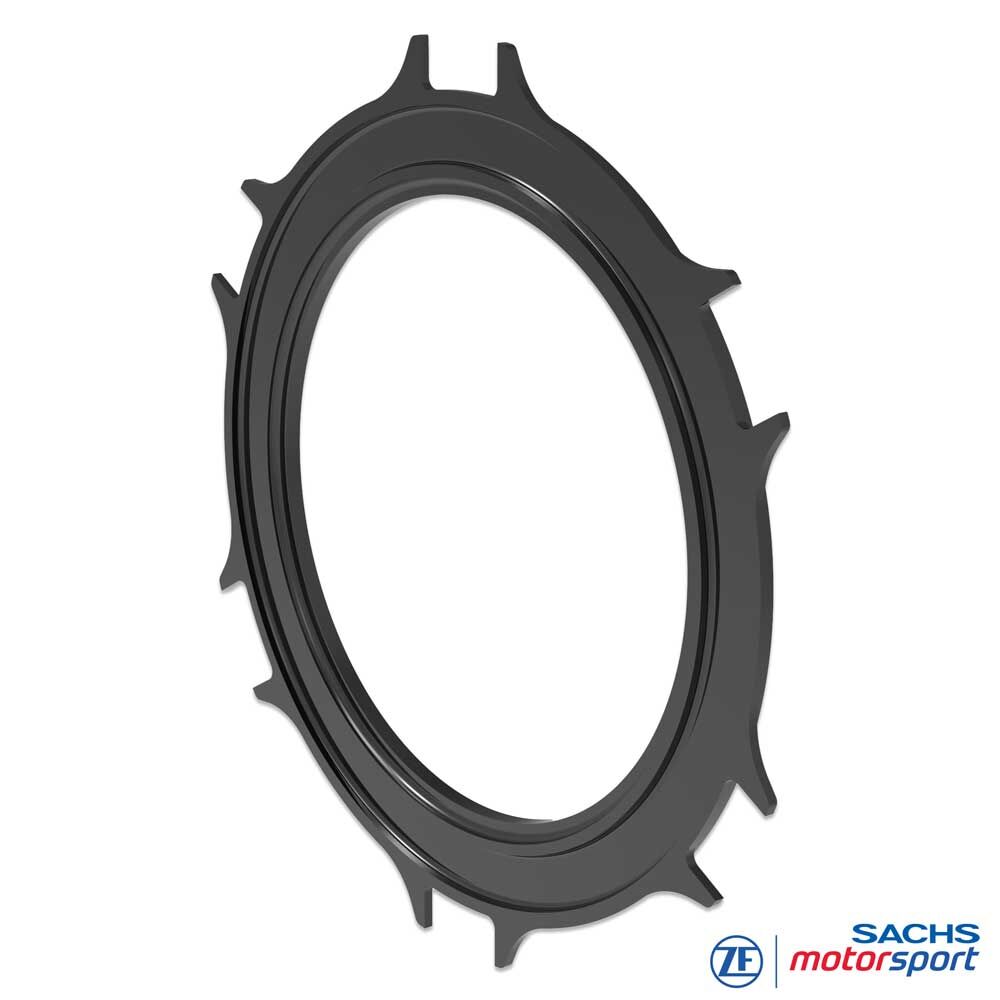

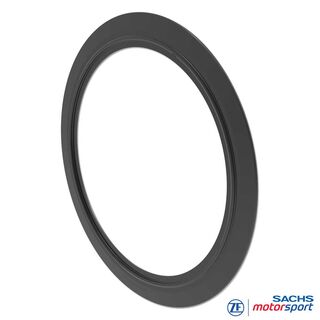

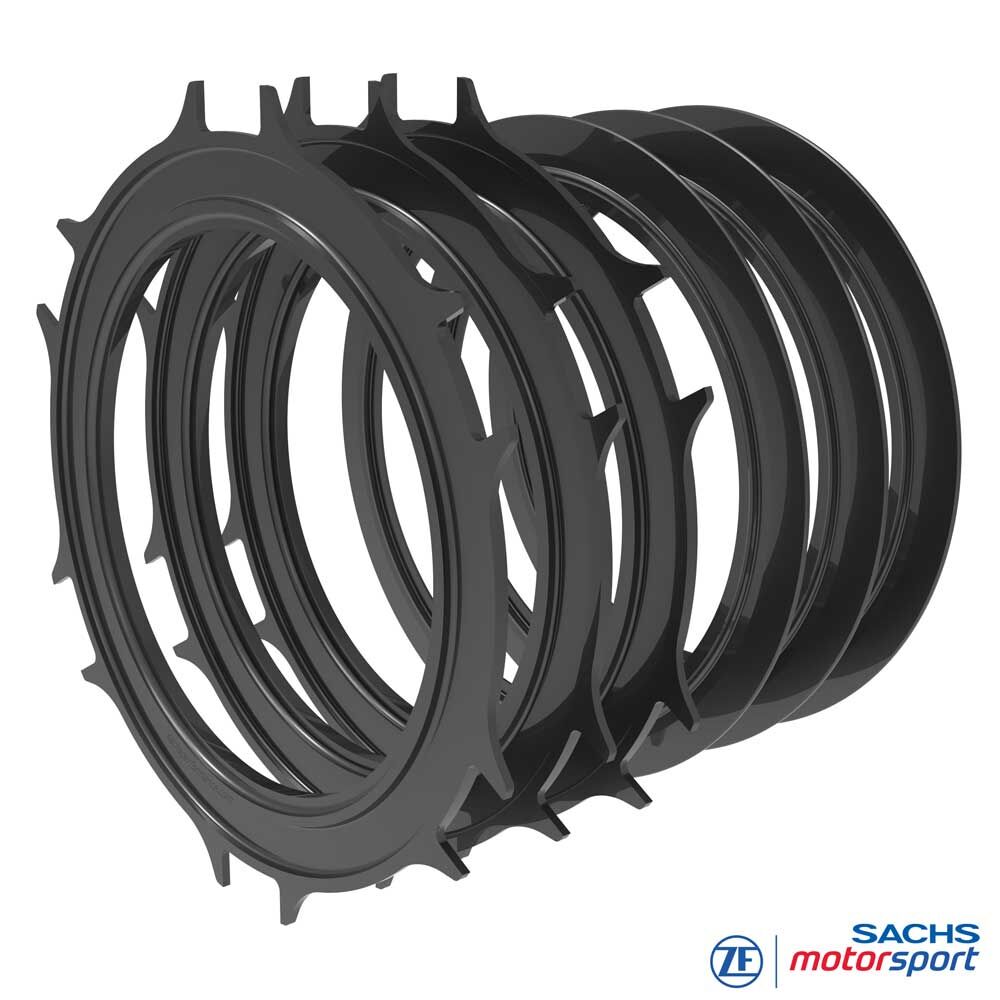

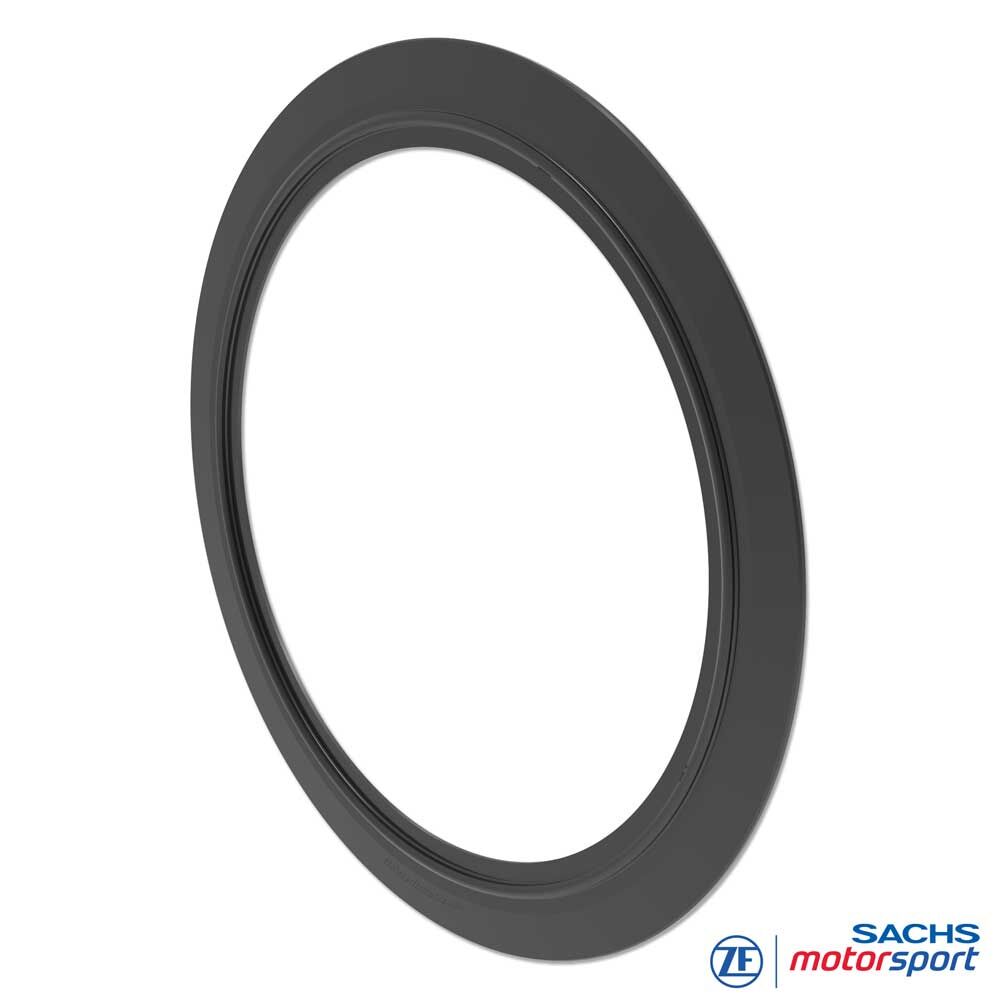

Contenido del kit: 3 placas base + 3 anillos de presión con espesores finamente graduados para ajustes precisos.
Compensación máxima del desgaste: hasta 4,75 mm (mediante combinaciones adecuadas según tabla).
Ventajas
Kit completo para máxima compensación de desgaste
Vida útil máxima del stack de carbono
Capacidad de par estable durante todo el uso
Ajuste por pasos finos de la altura de instalación
Máxima calidad de fabricación, tolerancias de espesor estrictas
Fácil mantenimiento, ajustes reproducibles
Técnica
Shim kit RCC 2/184
Función: compensación dirigida del desgaste del stack de carbono. Las placas base restablecen la altura estática del stack, mientras que los anillos de presión ajustan finamente el punto de apoyo/apriete en la placa base del embrague. Conjuntamente devuelven la zona de trabajo del muelle de diafragma al nominal – para fuerza de apriete constante, recorrido de desembrague controlado y deslizamiento mínimo.
Incrementos: graduaciones finas de 0,25 mm para restituir con precisión la altura de instalación y la cinemática resultante.
Concepto de shim: 3 placas base + 3 anillos de presión; compensación hasta 4,75 mm mediante combinaciones adecuadas (ver tabla).
Material: acero templado de alta resistencia con tratamiento superficial; resistente a temperatura y ciclos de carga.
Calidad: según especificación ZF Motorsport; tolerancias estrictas de excentricidad y espesor.
Práctica / montaje
Medir la altura del stack: determinar el paquete de carbono (discos de fricción e intermedios) según referencias RCS 2/184.
Objetivo/real: usar los valores de desgaste de la serie; la diferencia define la compensación necesaria.
Selección anillo/placa: elegir la combinación que mantenga la altura en el rango objetivo; evitar la sobrecompensación.
Límite de desgaste: si se supera, sustituir el paquete de carbono RCS 2/184 – solo cambiar anillos/placas no es suficiente.

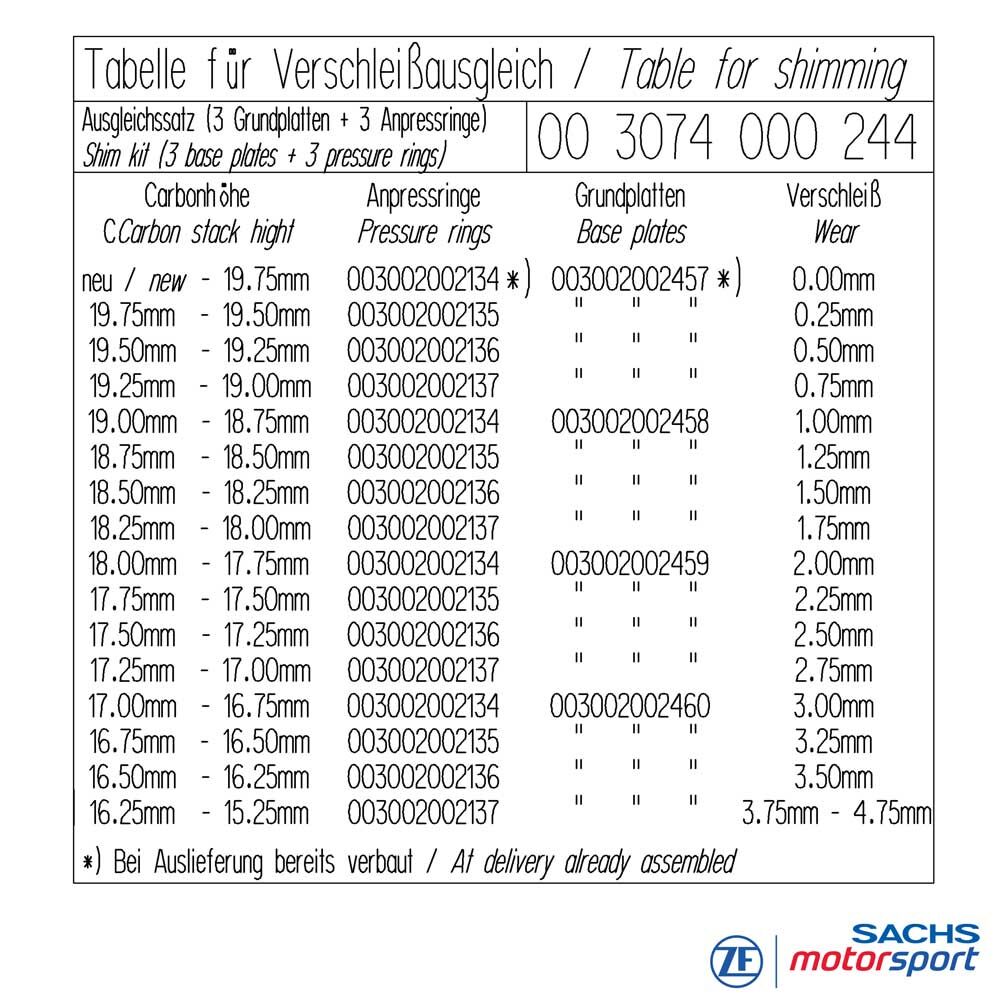

Tabla de compensación de desgaste
Para embrague de carbono RCC 2/184
| Altura del stack de carbono | Placa base / anillo de presión | Compensación |
|---|---|---|
| Nuevo – 19,75 mm | Placa base: 003002002457 * 003002002134 * | 0,00 mm * |
| 19,75 – 19,50 mm | 003002002135 | 0,25 mm |
| 19,50 – 19,25 mm | 003002002136 | 0,50 mm |
| 19,25 – 19,00 mm | 003002002137 | 0,75 mm |
| 19,00 – 18,75 mm | Placa base I: 003002002458 003002002134 | 1,00 mm |
| 18,75 – 18,50 mm | 003002002135 | 1,25 mm |
| 18,50 – 18,25 mm | 003002002136 | 1,50 mm |
| 18,25 – 18,00 mm | 003002002137 | 1,75 mm |
| 18,00 – 17,75 mm | Placa base II: 003002002459 003002002134 | 2,00 mm |
| 17,75 – 17,50 mm | 003002002135 | 2,25 mm |
| 17,50 – 17,25 mm | 003002002136 | 2,50 mm |
| 17,25 – 17,00 mm | 003002002137 | 2,75 mm |
| 17,00 – 16,75 mm | Placa base III: 003002002460 003002002134 | 3,00 mm |
| 16,75 – 16,50 mm | 003002002135 | 3,25 mm |
| 16,50 – 16,25 mm | 003002002136 | 3,25 mm |
| 16,25 – 15,25 mm | 003002002137 | 3,75 – 4,75 mm |
* Anillo/placa de referencia (nuevo), sin compensación.
