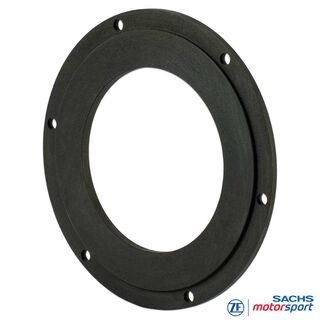

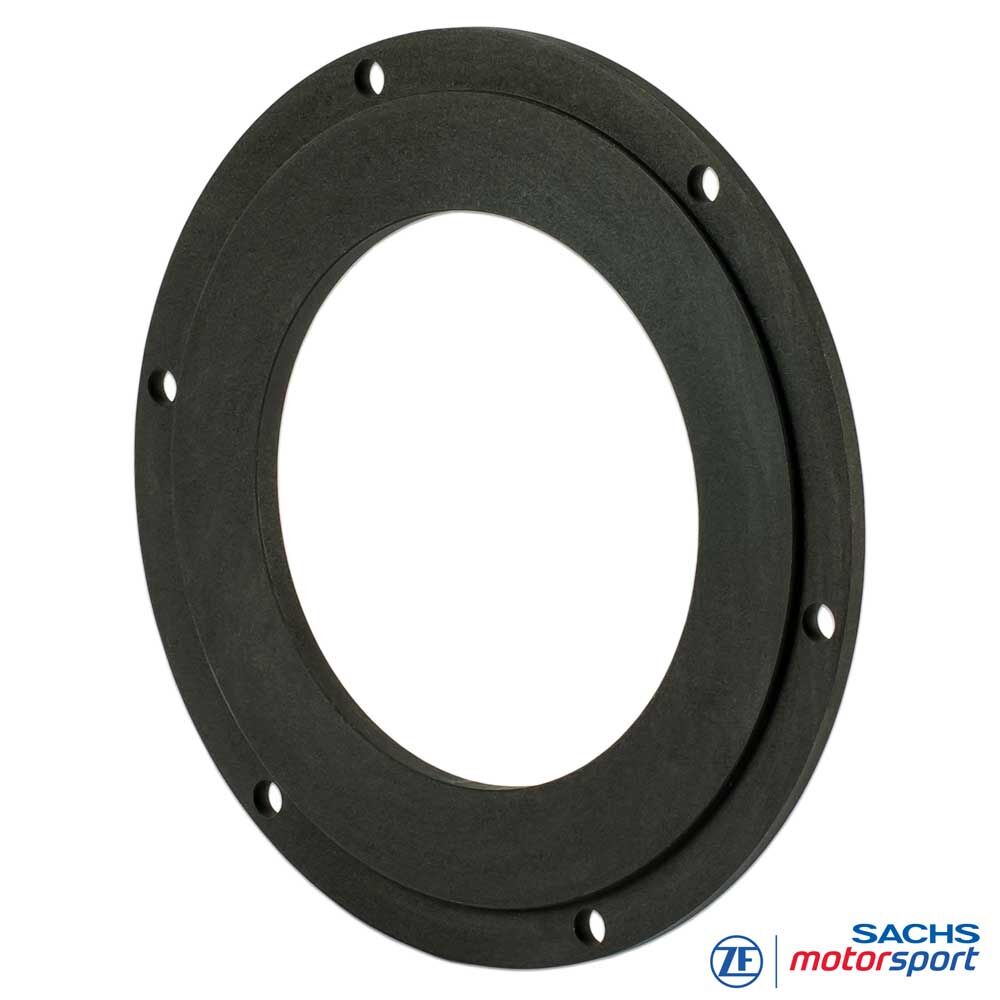

Adapterplaat SACHS RCS 184
Nauwkeurig passende adapterplaat voor SACHS RCS 184 racekoppelingen
De SACHS RCS 184 adapterplaat is een nauwkeurig passend verbindingselement tussen vliegwiel en modulaire SACHS RCS racekoppeling. Zij levert de benodigde contour voor de RCS 184 koppeling, fungeert als vervangbare frictiepartner en beschermt het vliegwiel tegen directe slijtage.
Vooral bij hoogwaardige motorsport-vliegwielen of vliegwielen zonder passende RCS-contour is de adapterplaat een technisch zinvolle oplossing. Zij maakt nette centrering, reproduceerbare montage en een vliegwielvriendelijke opbouw van het complete koppelingssysteem mogelijk.
Uitvoeringen
Systeem: SACHS RCS 184 racekoppeling
Artikelnummer: 00 3021 999 525
Component: adapterplaat voor RCS 184 koppelingssystemen
Functie: bescherming van het vliegwiel en beschikbaarstelling van de benodigde RCS-contour
Centrering: op de buitendiameter in het vliegwiel
Let op: de adapterplaat is serie-specifiek ontworpen voor SACHS RCS 184 racekoppelingen. Keuze en montage moeten passen bij vliegwiel, koppelingsuitvoering, frictiemateriaal en inzetprofiel.
Aansluitmaten
Adapterplaat: SACHS RCS 184
Artikelnummer: 00 3021 999 525
Ø A: 215 mm
Ø B: 200 mm
Ø C -0,05: 132 mm
Gewicht: 1,22 kg
Massatraagheid: 0,0093 kg·m²
Voordelen
Beschermt het vliegwiel tegen directe koppelingsslijtage
Levert de benodigde contour voor SACHS RCS 184 racekoppelingen
Ideaal bij hoogwaardige motorsport-vliegwielen en individuele vliegwieloplossingen
Nette centrering op de buitendiameter voor nauwkeurige positionering
Ontworpen voor de middelgrote RCS-bouwmaat met 184 mm koppelingsdiameter
Gewicht van 1,22 kg voor een robuuste en toch gretig toeren makende koppelingseenheid
Massatraagheid van 0,0093 kg·m² voor nauwkeurige respons in motorsportgebruik
Servicevriendelijke oplossing, omdat bij slijtage niet noodzakelijk het vliegwiel hoeft te worden vervangen
Techniek
Adapterplaat RCS 184
Functie: De adapterplaat wordt tussen vliegwiel en SACHS RCS 184 racekoppeling geplaatst. Zij neemt de functie van een vervangbare frictiepartner over en voorkomt dat slijtage direct aan het vliegwiel ontstaat. Daardoor kan het vliegwiel worden ontzien en wordt het onderhoud van het koppelingssysteem vereenvoudigd.
RCS-contour: SACHS RCS racekoppelingen hebben een exact passende vliegwielcontour nodig. Als deze contour niet direct in het bestaande vliegwiel kan worden aangebracht of als het vliegwiel tegen slijtage moet worden beschermd, levert de RCS 184 adapterplaat de vereiste geometrie.
Centrering: De adapterplaat wordt op de buitendiameter in het vliegwiel gecentreerd. Deze centrering is bepalend voor axiale loop, rondloop en gelijkmatige belasting van de koppelingscomponenten in motorsportgebruik.
Dynamiek: Met 1,22 kg gewicht en een massatraagheid van 0,0093 kg·m² past de adapterplaat bij de RCS 184 bouwmaat. Zij ondersteunt een belastbare, nauwkeurig geleide koppelingseenheid met goede respons en reproduceerbare krachtoverbrenging.
Toepassing: De SACHS RCS 184 adapterplaat is geschikt voor motorsporttoepassingen waarbij een modulaire meervoudige racekoppeling moet worden gecombineerd met hoge servicevriendelijkheid, passende RCS-contour en vliegwielvriendelijke montage.
Montage-instructies
Montage & centrering
Vliegwielbewerking: De adapterplaat moet in het vliegwiel worden gecentreerd. De centrering gebeurt op de buitendiameter en moet minimaal 1 mm diep worden uitgevoerd. Nauwkeurige bewerking is noodzakelijk voor werking, rondloop en duurzame prestaties van de SACHS RCS 184 racekoppeling.
Montagepositie: De adapterplaat dient als tussenlaag tussen vliegwiel en koppeling. Zij moet vlak aanliggen, netjes gecentreerd zijn en passen bij de contour van de RCS 184 koppeling. Voor montage moeten contactvlakken, centrering en bevestigingspunten worden gecontroleerd.
Revisie: Controleer frictievlak, centreerrand, contactvlakken en boutverbinding regelmatig. Bij slijtage, groefvorming, vervorming of beschadiging moet de adapterplaat samen met koppeling en vliegwiel worden beoordeeld om herhaalbare koppeloverdracht te waarborgen.
