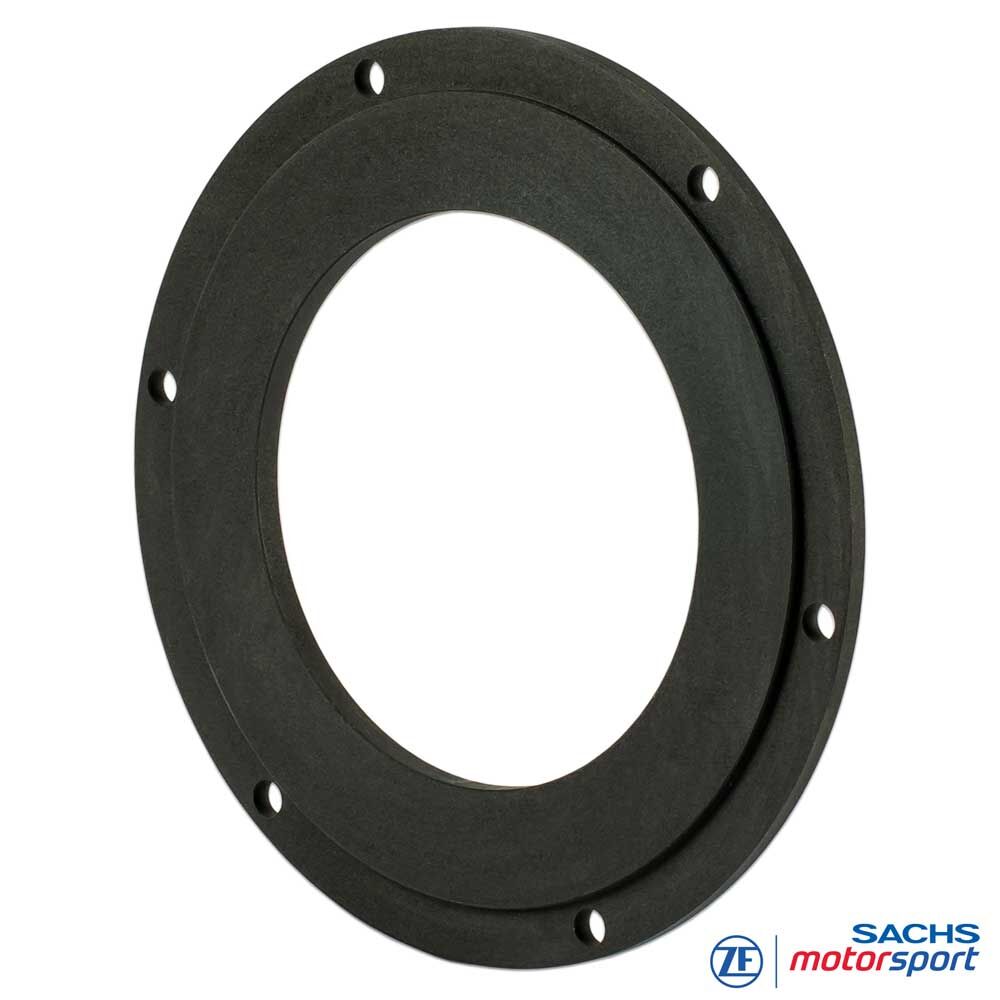

Placa de adptação SACHS RCS
A fim de não produzir desgaste do volante, existem placas de adaptação. As placas de adaptação têm de ser centradas no volante de inércia e apresentar o contorno exigido para embraiagens RCS.
Normalmente as embraiagens são aparafusadas diretamente sobre o volante de inércia. Dado que as embraiagens assentam no princípio do atrito, existe desgaste aquando da sua aplicação. Ou seja, a embraiagem e o volante são desgastados. Dado que os volantes são, normalmente, componentes caros, é possível proteger os mesmos com "placas de adaptação" do desgaste. Ao utilizar uma placa de adaptação, a mesma serve como um parceiro de atrito para a embraiagem. Assim, o volante não está sujeito a desgaste e não necessita de ser substituído. Do mesmo modo, uma placa de adaptação é utilizada quando um contorno do volante necessário à embraiagem, não poder ser montado no volante de série existente.
Dimensões de ligação
Dimensões de ligação placa de adaptação RCS140 (00 3021 999 524):- Ø A: 167mm
- Ø B: 154,45mm
- Ø C -0.05: 97mm
- Peso [kg]: 0,77
- Inércia [kgm2]: 0,0034
Dimensões de ligação placa de adaptação RCS184 (00 3021 999 525):
- Ø A: 215 mm
- Ø B: 200 mm
- Ø C -0.05: 132 mm
- Peso [kg]: 1,22
- Inércia [kgm2]: 0,0093
Dimensões de ligação placa de adaptação RCS200 (00 3021 999 526):
- Ø A: 227 mm
- Ø B: 214 mm
- Ø C -0.05: 132 mm
- Peso [kg]: 1,48
- Inércia [kgm2]: 0,0123
Indicação de montagem.
A placa de adaptação está centrada no diâmetro externo no volante. A centragem deve ter pelo menos 1 mm de profundidade (ver desenho)
