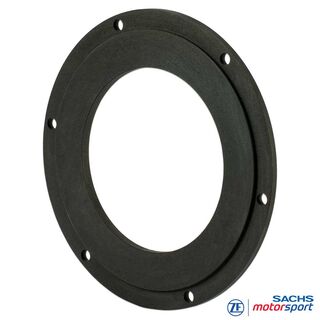

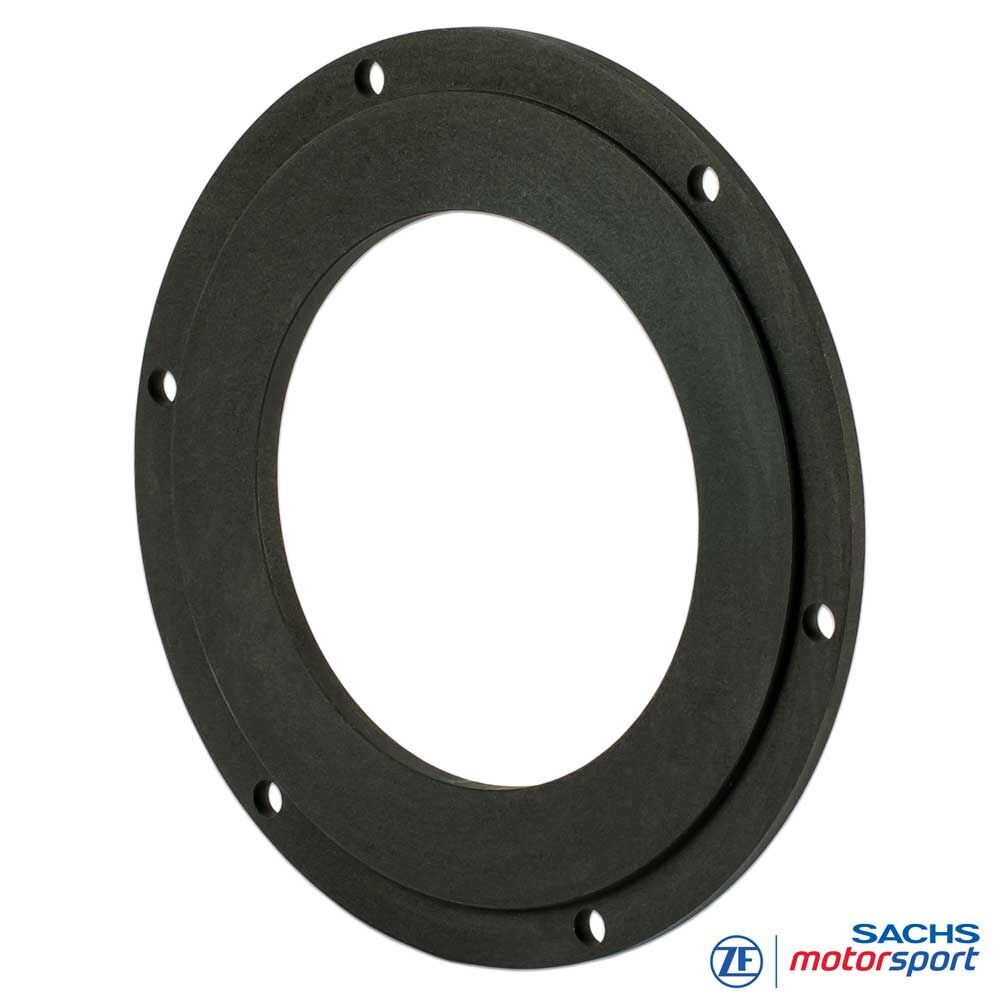

Kupplung-Adapterplatte SACHS RCS 184

Artikelnummer: 003021.999525


296,31 EUR

inkl. 19% USt., zzgl. Versand

UVP: 296,31 EUR
sofort verfügbar

Lieferzeit: 1 - 2 Werktage*

Finanzieren ab 22 EUR / Monat
Mehr Informationen zum Ratenkauf


SACHS RCS Racing Clutch Systems

SACHS RCS Adapterplatte

Um keinen Verschleiß am Schwungrad zu produzieren, gibt es Adapterplatten. Adapterplatten müssen im Schwungrad zentriert werden und weisen die benötigte Kontur für die RCS-Kupplungen auf.

Normalerweise werden Kupplungen direkt auf das Schwungrad geschraubt. Da Kupplungen auf dem Prinzip von Reibung beruhen, entsteht beim Einsatz auch Verschleiß. Das heißt, die Kupplung und das Schwungrad werden abgenutzt. Da Schwungräder meist teure Bauteile sind, besteht die Möglichkeit, durch den Einsatz von „Adapterplatten“ das Schwungrad vor Verschleiß zu schützen. Bei Verwendung einer Adapterplatte dient diese als Reibpartner für die Kupplung. Somit unterliegt das Schwungrad keinem Verschleiß und muss nicht ersetzt werden. Ebenso ist eine Adapterplatte einsetzbar, wenn die von der Kupplung benötigte Kontur des Schwungrades nicht in das bestehende Serienschwungrad angebracht werden kann.



Anschlussmaße

Anschlussmaße RCS140-Adapterplatte (00 3021 999 524):
  • Ø A: 167mm
  • Ø B: 154,45mm
  • Ø C -0.05: 97mm
  • Gewicht [kg]: 0,77
  • Massenträgheit [kgm2]: 0,0034




Anschlussmaße RCS184-Adapterplatte (00 3021 999 525):

  • Ø A: 215 mm
  • Ø B: 200 mm
  • Ø C -0.05: 132 mm
  • Gewicht [kg]: 1,22
  • Massenträgheit [kgm2]: 0,0093




Anschlussmaße RCS200-Adapterplatte (00 3021 999 526):

  • Ø A: 227 mm
  • Ø B: 214 mm
  • Ø C -0.05: 132 mm
  • Gewicht [kg]: 1,48
  • Massenträgheit [kgm2]: 0,0123

Einbauhinweise.

Die Adapterplatte wird am Außendurchmesser am Schwungrad zentriert. Die Zentrierung muss mindestens 1 mm tief sein (siehe Zeichnung).
