Diseñado para marcar
la diferencia
Los embragues de competición SACHS de ZF Race Engineering representan desde hace décadas la máxima calidad en el automovilismo internacional. La meta: mejora continua y voluntad de superar los límites. Desde el embrague más ligero usado en Fórmula 1 hasta sistemas bidisco y multidisco probados en WRC, DTM, NASCAR, Le Mans y el Rally Dakar - la tecnología ZF Motorsport es parte esencial de numerosos coches ganadores en todo el mundo.

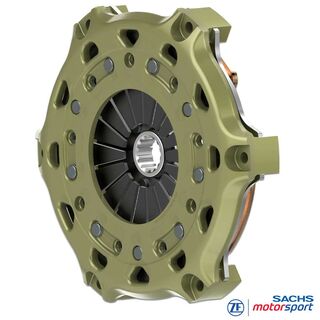

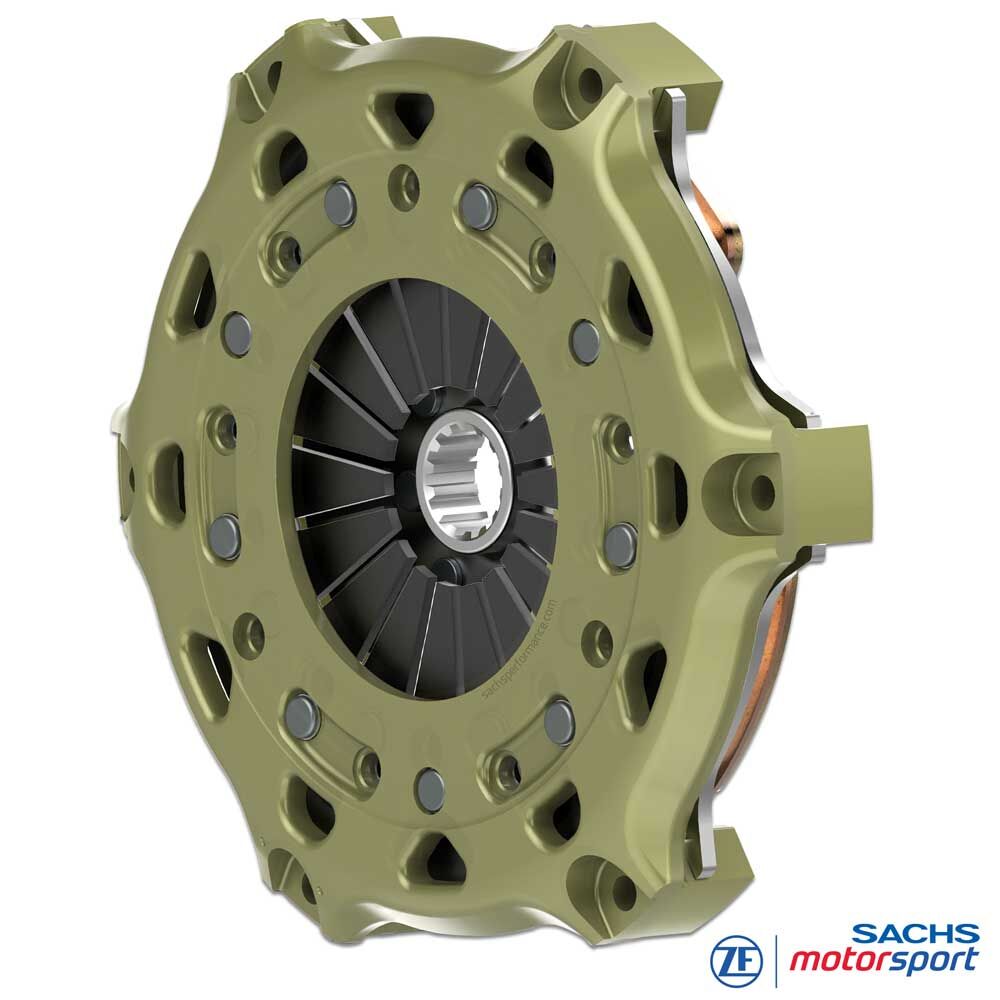

SACHS Embrague de competición
RCS 1/200 S7.8
Metal sinterizado 7,8 mm, versión rígida
El SACHS RCS 1/200 de ZF Motorsport está orientado a uso intensivo, modulación precisa y constancia en tiempos por vuelta. La campana de embrague de aluminio forjado de alta resistencia combina bajo peso con gran rigidez y un rango térmico estable - ideal para resistencia, rally y track days exigentes.
Equipa un disco de embrague con pastillas sinterizadas (sinterpad) de 7,8 mm y diámetro 200 mm. La amplia superficie de fricción y la gran reserva de desgaste aumentan la capacidad de par y la estabilidad térmica, suavizan picos de temperatura y mantienen un punto de mordida constante a lo largo de múltiples salidas y stints largos. Esta configuración transmite hasta 832 Nm de par motor máximo y permite un acoplamiento reproducible y dosificable bajo carga extrema.
El plato de presión se suministra exclusivamente en ejecución de acero. Frente a la fundición, el acero soporta mejor los picos mecánicos y térmicos y es plenamente apto para salidas desde parado - ideal para salidas en parrilla, ciclos intensivos de pit stop y cargas repetidas a pleno rendimiento.
Ventajas
Alto volumen de desgaste
Alta resistencia a la temperatura
Larga vida útil
Masa reducida
Uno de los mayores puntos fuertes del embrague "RCS-Sinter" es su baja masa y la baja inercia de masa asociada.
Los embragues para carreras SACHS RCS están diseñados para tener una masa muy baja y persiguen el objetivo de proporcionar el par motor lo más rápido y directo posible a la transmisión.
Mediante la reducción de peso del cigüeñal, que a su vez reduce el momento de inercia, la respuesta en la aceleración del vehículo aumenta de manera significativa en las marchas más bajas.
Aceleración más rápida
Si, por ejemplo, el embrague tiene un momento de inercia (MI) de 0,061 kgm2, ataca con una relación de transmisión a los engranajes de 13,4: 1 (relación para la primera marcha), en la rueda motriz con una cantidad 180 veces mayor (13,42). Agregando a la MI la masa del vehículo, resulta en primera marcha un peso adicional de alrededor de 145 kg, que hay que acelerar.
Debido a la baja inercia del embrague SACHS RCS se consigue un acortamiento considerable de los tiempos de respuesta y una aceleración más rápida de su vehículo.
Tecnología
Datos técnicos RCS 1/200:
- Par motor máximo [Nm] : 832
- Diámetro de desembrague [mm] : 49
- Fuerza de desembrague [N] : 3.700
- Recorrido de desembrague [mm] : 5.0 +0.5
- Masa [kg] : 3.15
- Momento de inercia [kgm2] : 0.02089
Campana de embrague
La campana SACHS RCS 200, fabricada en aluminio forjado, está diseñada para ofrecer máxima rigidez con peso mínimo. Su geometría favorece la extracción de calor y estabiliza el régimen térmico del conjunto.
Un elemento clave es el recubrimiento patentado de alta dureza sobre aluminio. Este tratamiento integral reduce el desgaste por fricción y ajuste, protege frente a la corrosión y alarga la vida útil.
Forro - metal sinterizado
El disco con pastillas sinterizadas de 7,8 mm incrementa la reserva de desgaste y la capacidad térmica del sistema de fricción. Así se reducen los picos locales de temperatura, baja el riesgo de inestabilidades (fading, hot spots, deformaciones) y el coeficiente de fricción permanece estable durante ciclos prolongados.
El material sinterizado aporta respuesta muy directa: salida agresiva y acoplamiento rápido y definido en la parrilla.
Buje SACHS RCS
Las versiones RCS 1/200 S7.8 se ofrecen con distintos perfiles de buje adaptados al eje primario de la caja de cambios. Esto asegura ajuste preciso, transmisión fiable de par y máxima durabilidad en competición.
Hay varias longitudes de buje (corto, medio, largo) para ajustar el conjunto al espacio disponible y garantizar una actuación correcta. La arquitectura modular RCS 200 permite un embrague de competición a medida, con máximo rendimiento, alta resistencia térmica y larga vida útil. Especificación estándar del RCS 1/200 (salvo indicación contraria): buje largo-largo.

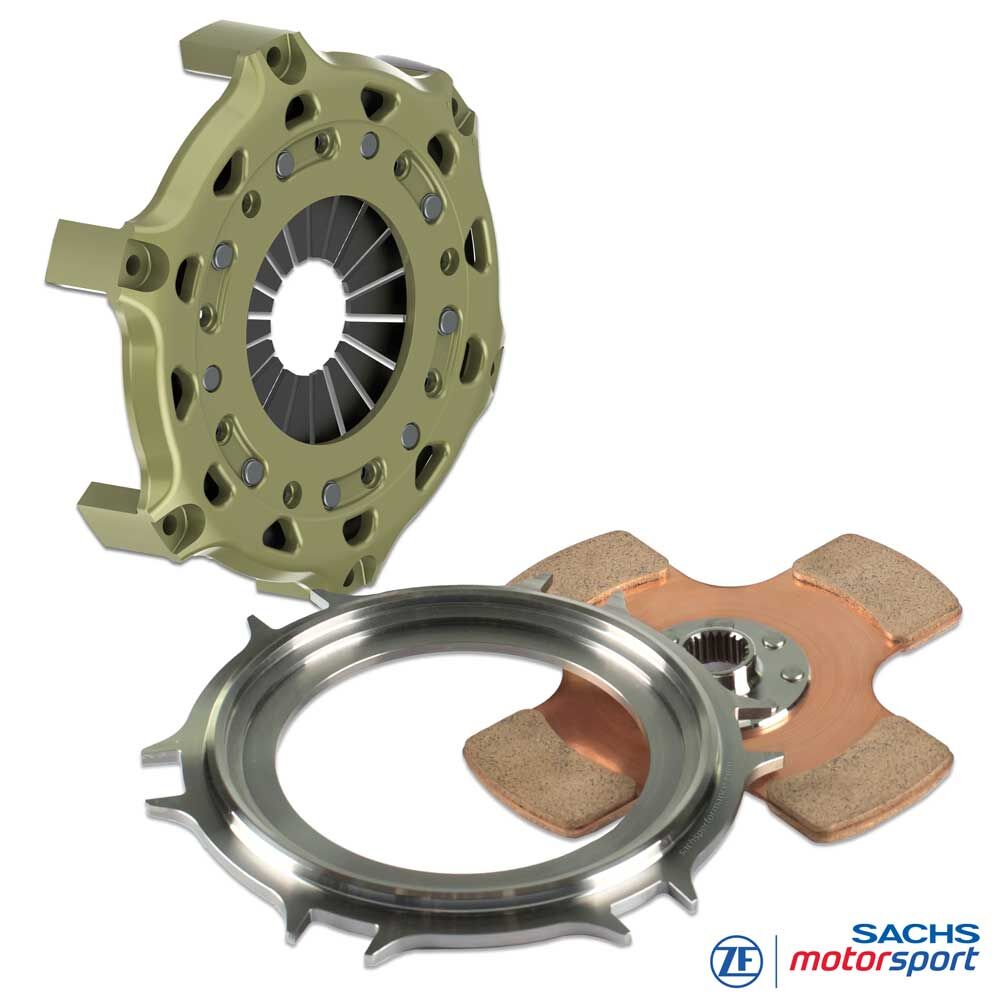

Contenido del suministro
Campana RCS 200 (HA200), aluminio
Plato de presión RCS 200 (PP200), acero
Disco RCS 200, pastillas sinterizadas 7.8
Longitud de buje: larga
Calidad Made in Germany
ZF Race Engineering lleva años entre los líderes tecnológicos del motorsport. El conocimiento combinado de las categorías de alto nivel se traslada directamente al desarrollo de los embragues de competición RCS. Métodos de fabricación de última generación, los máximos estándares de calidad y tecnologías de competición hacen de los embragues ZF Motorsport la primera elección para obtener el máximo rendimiento y fiabilidad - en circuito, así como en rally, turismos y resistencia.
Aplicaciones
CIRCUITO / TURISMOS
Super GT, ELMS,
DTM, STCC, NLS, TCR, GT World Challenge etc.
RESISTENCIA
Series de 24 horas,
GT World Challenge Europe, WEC, IMSA, Asian Le Mans Series etc.
RALLYCROSS/AUTOCROSS
World RX
European Rallycross Championship, CEAX, SCCA Solo etc.
RALLY
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC etc.
Instrucciones de montaje:
Dado que los embragues SACHS RCS no se han desarrollado específicamente para un vehículo, sino que son independientes del vehículo, éste debe adaptarse al embrague (véanse los documentos PDF anteriores). Debe comprobarse el contorno del volante de inercia, la posición, el recorrido y la forma del mecanismo de desembrague, así como el espacio máximo de montaje disponible, y adaptarse en caso necesario.
Información obligatoria:
Al realizar el pedido de su embrague SACHS RCS, debe especificarse el perfil requerido del eje de entrada de la transmisión. Los diferentes perfiles ofrecidos se enumeran en "perfil del cubo". Si tiene alguna pregunta sobre el producto, no dude en ponerse en contacto con nosotros por correo electrónico en o por teléfono en el +49 (0)40 / 3999 211.
