Concebida para fazer a
diferença
As embraiagens de competição SACHS da ZF Race Engineering são há décadas referência de qualidade no desporto automóvel internacional. A ambição: melhoria contínua e vontade de ultrapassar limites. Desde a embraiagem mais leve usada na Fórmula 1 aos sistemas bi-disco e multidisco comprovados no WRC, DTM, NASCAR, Le Mans e no Rali Dakar - a tecnologia ZF Motorsport faz parte de muitos carros vencedores em todo o mundo.
Embraiagem de competição SACHS
RCS 1/200 S7.8
Disco sinterizado 7,8 mm, versão rígida
A embraiagem racing SACHS RCS 1/200 da ZF Motorsport oferece elevada resistência a cargas continuadas, modulação precisa e tempos por volta consistentes. A carcaça em alumínio forjado de alta resistência combina baixo peso com grande rigidez e temperaturas estáveis - ideal para endurance, rali e trackdays exigentes.
Equipada com um disco de embraiagem sinterizado de 7,8 mm e 200 mm de diâmetro. A grande área de atrito e a ampla reserva de desgaste aumentam a capacidade de binário e a estabilidade térmica, suavizam picos de temperatura e mantêm o ponto de mordida preciso ao longo de muitos arranques e stints longos. Esta configuração transmite até 832 Nm de binário máximo e permite um acoplamento reproduzível e finamente doseado sob carga extrema.
A prato de pressão é fornecido exclusivamente em aço de alta resistência. Face ao ferro fundido, o aço resiste melhor a picos mecânicos e térmicos e é totalmente apto para arranques de pé - ideal para ciclos intensivos de boxes e cargas repetidas a pleno gás.
Vantagens
elevado volume de desgaste
elevada resistência à temperatura
vida útil prolongada
Redução da massa
Um dos maiores pontos fortes da embraiagem "RCS-Sinter" é a sua baixa massa e a baixa inércia associada.
As embraiagens SACHS RCS Motorsport são projetados em massa relativamente baixa e perseguem o objetivo, de transmitir o binário com a máxima rapidez, diretamente para a transmissão.
Através de medidas facilitadoras no acionamento do sistema de manivela, que reduzem o momento de inércia, o comportamento de aceleração do veículo aumenta, significativamente, nas velocidades mais baixas.
Aceleração mais rápida
Se a embraiagem tiver, por exemplo, um momento de inércia (Mtm) de 0,061 kgm2, este afeta uma proporção de transmissão de transmissão de 13,4: 1 (relação de transmissão 1. mudança) na roda de acionamento com aumento em 180 vezes (13,42). Converte-se o Mtm em massa de veículo, resulta na 1ª mudança um peso adicional de cerca de 145 kg, com pretende a aceleração.
Devido à baixa inércia da embraiagem Sachs RCS ocorre um encurtamento substancial dos tempos de resposta e permitir a aceleração mais rápida do seu veículo.
Tecnologia
Dados técnicos RCS 1/200:
- Binário máximo do motor [Nm] : 832
- Diâmetro de desembraiar [mm] : 49
- Força de desembraiar [N] : 3.700
- Curso de desembraiar [mm] : 5.0 +0.5
- Massa [kg] : 3.15
- Inércia [kgm2] : 0.02089

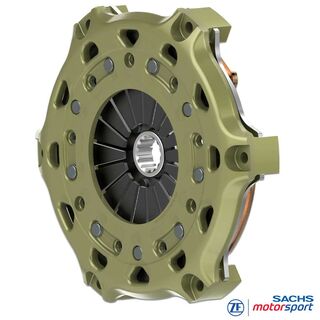

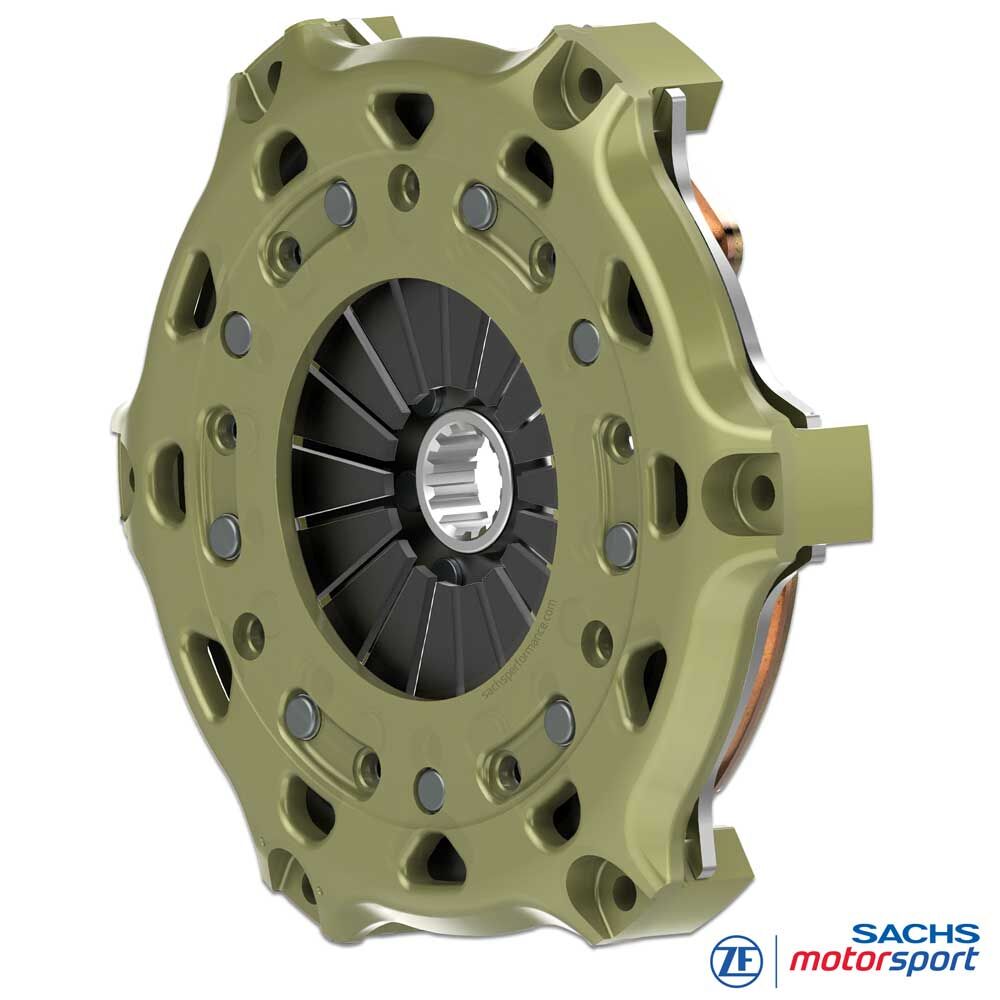

Carcaça da embraiagem
A carcaça SACHS RCS 200 da ZF Motorsport é produzida em alumínio forjado de alta resistência e foi otimizada para máxima rigidez com mínima massa. A geometria específica melhora a dissipação de calor e estabiliza a janela térmica do conjunto da embraiagem.
Destaque para o revestimento patenteado extremamente resistente ao desgaste. O tratamento integral reduz o desgaste por atrito e ajuste, protege contra corrosão e aumenta a durabilidade.
Material de atrito - sinterizado
O disco Sinterpad da SACHS RCS 1/200 utiliza material de atrito sinterizado com 7,8 mm de espessura. A maior espessura amplia a reserva de desgaste e a capacidade térmica do sistema, reduz picos locais de temperatura, mitiga riscos de instabilidade térmica (fading, hotspots, empeno) e mantém o coeficiente de atrito estável em ciclos prolongados.
O sinterizado proporciona resposta muito direta: arranques agressivos e acoplamento rápido e definido no grid.
Cubo SACHS RCS
As embraiagens SACHS RCS 1/200 S7.8 são oferecidas com diferentes perfis de cubo, ajustados ao veio primário da caixa. Garante-se montagem perfeita, transferência fiável de binário e máxima durabilidade em uso de competição.
Existem também várias comprimentos de cubo (curto, médio, longo) para melhor integração e curso correto. O sistema modular RCS 200 permite uma embraiagem de competição à medida com performance, robustez térmica e vida útil máximas. Especificação padrão RCS 1/200 (salvo indicação contrária): cubo longo-longo.

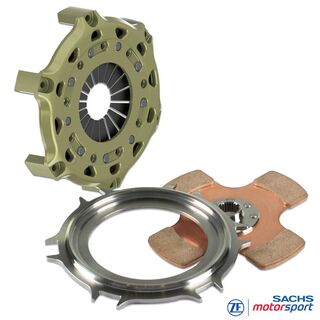

Conteúdo da entrega
Carcaça RCS 200 (HA200), alumínio
Prato de pressão RCS 200 (PP200), aço
Disco RCS 200, Sinterpad 7.8
Comprimento do cubo: longo
Qualidade Made in Germany
A ZF Race Engineering está há anos entre os líderes tecnológicos no desporto motorizado. O know-how combinado das categorias de topo flui diretamente para o desenvolvimento das embraiagens de competição RCS. Métodos de fabricação de última geração, os mais elevados padrões de qualidade e tecnologias de motorsport tornam as embraiagens ZF Motorsport a primeira escolha para desempenho e fiabilidade máximos - em pista, bem como em ralis, turismos e endurance.
Aplicações
CIRCUITO / TURISMOS
Super GT, ELMS,
DTM, STCC, NLS, TCR, GT World Challenge etc.
ENDURANCE
Séries de 24 horas,
GT World Challenge Europe, WEC, IMSA, Asian Le Mans Series etc.
RALLYCROSS/AUTOCROSS
World RX
European Rallycross Championship, CEAX, SCCA Solo etc.
RALI
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC etc.
Instruções de instalação:
Uma vez que as embraiagens SACHS RCS não foram desenvolvidas especificamente para um veículo, mas são independentes do veículo, o veículo deve ser adaptado à embraiagem (ver documentos PDF acima). O contorno do volante, a posição, o curso e a forma do mecanismo de desengate, bem como o espaço máximo disponível para a instalação devem ser verificados e adaptados, se necessário.
Informações necessárias:
Ao encomendar a sua embraiagem SACHS RCS, deve ser especificado o perfil necessário do veio de entrada da transmissão. Os diferentes perfis oferecidos estão listados em "perfil do cubo". Se tiver alguma questão sobre o produto, não hesite em contactar-nos através do E-Mail ou por telefone através do número +49 (0)40 / 3999 211.
