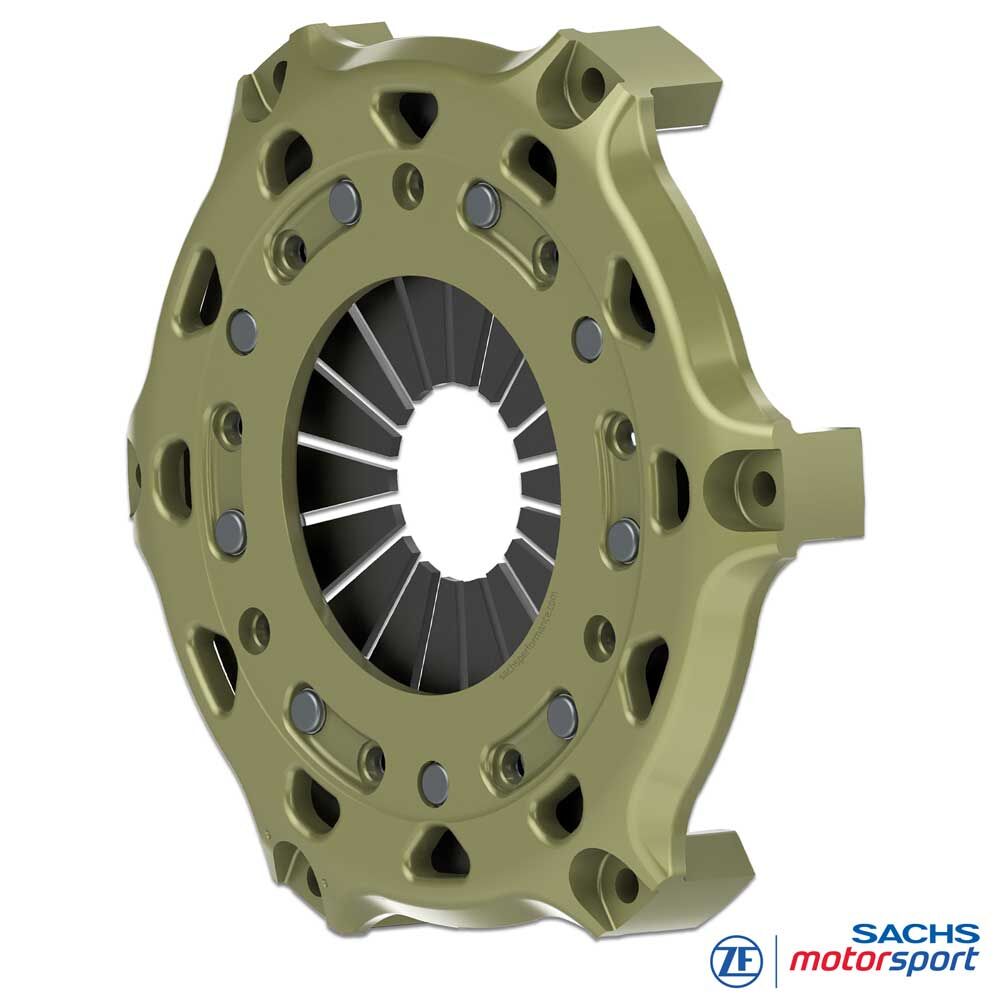

SACHS RCS 200 kopplingskåpa
Smidd kopplingskåpa för modulära SACHS RCS 200 racingkopplingar
Lätt, styv och belastningsbar: SACHS RCS 200 kopplingskåpa är den centrala bärstrukturen i ZF Motorsports modulära Racing Clutch System och har utvecklats för höga termiska och mekaniska belastningar inom racing.
Den smidda RCS 200-versionen minskar vikt och tröghetsmoment jämfört med en fräst kåpa och erbjuder samtidigt hög hållfasthet, exakt komponentstyrning och robust prestanda i drift.
Utföranden
System: SACHS RCS 200 flerskivig racingkoppling
Konfiguration: för 1-, 2- och 3-skivsversioner
Urkopplingsdiameter: 49 mm
Friktionsmaterial: carbon, sintermetall och organiska beläggningar
Observera: kopplingskåpan ska kombineras serie-specifikt med godkända RCS 200 tryckplattor, mellanplattor och kopplingsskivor. Valet görs efter antal skivor, friktionsmaterial och användningsprofil.
Fördelar
Smitt aluminium för hög hållfasthet vid reducerad vikt
Upp till 8 % viktminskning jämfört med en fräst kåpa
Upp till 14 % lägre tröghetsmoment för spontan respons
Hög kåpstyvhet för exakt dosering och precis komponentstyrning
Stödjer en exakt definierad klämkraft för repeterbar momentöverföring
Slitstark, patenterad aluminiumbeläggning som skyddar mot friktions-, passnings- och korrosionsslitage
Effektiv värmeavledning genom motorsportspecifik kåpgeometri
Teknik
RCS 200 kopplingskåpa
Funktion: Kopplingskåpan tar upp tryckplattan, mellanplattorna och kopplingsskivorna, styr komponenterna exakt och överför momenten inom det modulära RCS-systemet. Den höga kåpstyvheten stödjer definierad dosering, stabil komponentpositionering och repeterbara växlingar.
Uppbyggnad: Höghållfast, smitt aluminium med serie-specifik RCS 200-geometri. Smidesprocessen ökar belastningskapaciteten och möjliggör en lätt, vridstyv konstruktion med reducerat tröghetsmoment.
Klämkraft: I kombination med tryckplatta, membranfjäder, mellanplattor och kopplingsskivor bidrar kopplingskåpan till en exakt definierad klämkraft. Det stödjer repeterbar momentöverföring och konstant inkopplingsbeteende i motorsportdrift.
Beläggning: Den heltäckande, extremt slitstarka aluminiumbeläggningen minskar friktions- och passningsslitage, skyddar mot korrosion och förbättrar kopplingskåpans livslängd i racingdrift.
Termik: Den speciella kåpgeometrin stödjer effektiv värmeavledning och stabiliserar kopplingspaketets temperaturfönster – särskilt viktigt vid korta växlingsfönster, höga varvtal och upprepad termisk belastning.
Monteringsanvisningar
Montering & svänghjul
Svänghjulskontur: Vid användning av SACHS RCS racingkoppling ska svänghjulskonturen kontrolleras. Exakt bearbetning av svänghjulet är en förutsättning för kopplingens funktion, planlöpning och långvariga prestanda.
Fäste: För fastsättning av kopplingen rekommenderas M8-skruvar i hållfasthetsklass minst 10.9 med insex och brickor. Åtdragningsmomentet är 25 Nm.
Revision: Kontrollera kåpstyrningar, anliggningsytor, beläggning och passningar regelbundet. Vid slitage, skador eller otillåtet spel ska angränsande komponenter bedömas tillsammans för att säkerställa klämkraft, momentöverföring och växlingsprecision på lång sikt.
