SACHS RCS 140 urtrampningsringar
Urtrampningsringar för axiell anpassning av urtrampningslager och racingkoppling
SACHS RCS racingkopplingar från ZF Motorsport är inte konstruerade för ett specifikt fordon och måste anpassas till det tillgängliga monteringsutrymmet i respektive fordon. Urtrampningsringar används för att korrekt ställa in den axiella positionen för urtrampningslager eller kopplingens slavcylinder i förhållande till racingkopplingens membranfjäder.

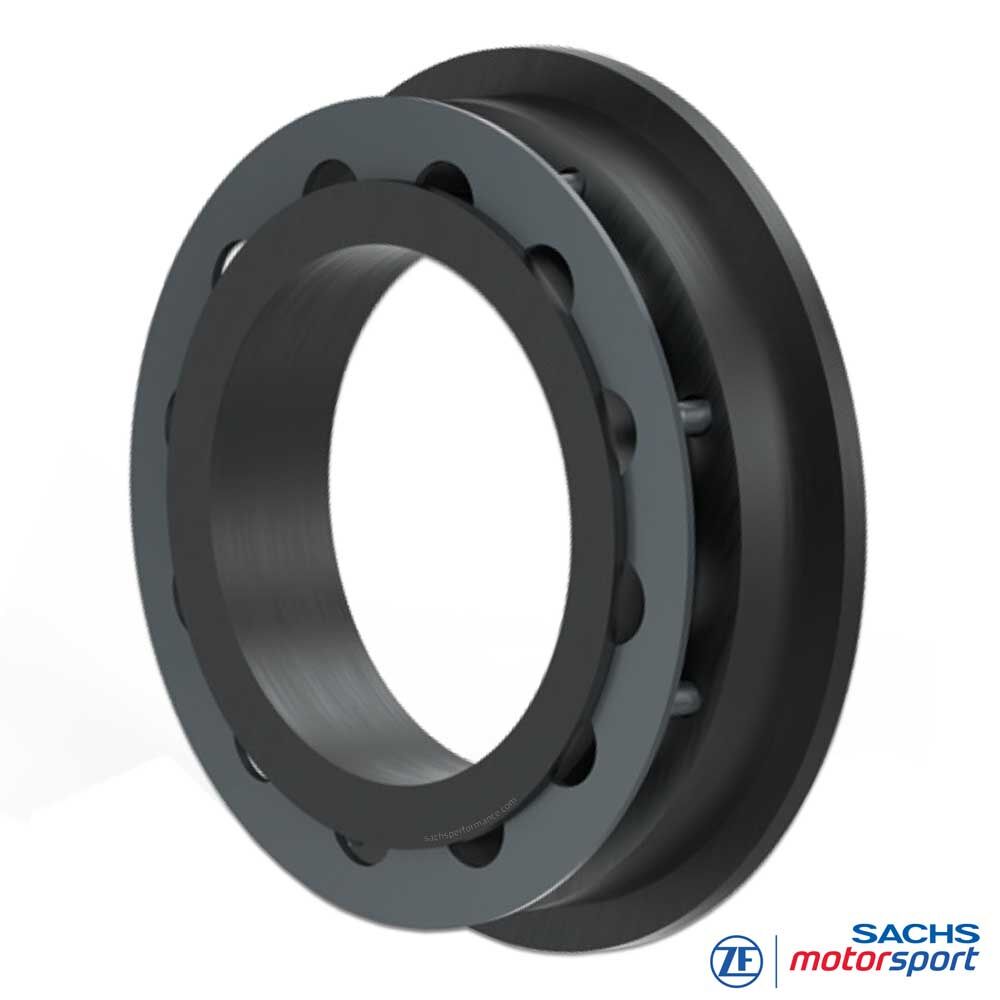

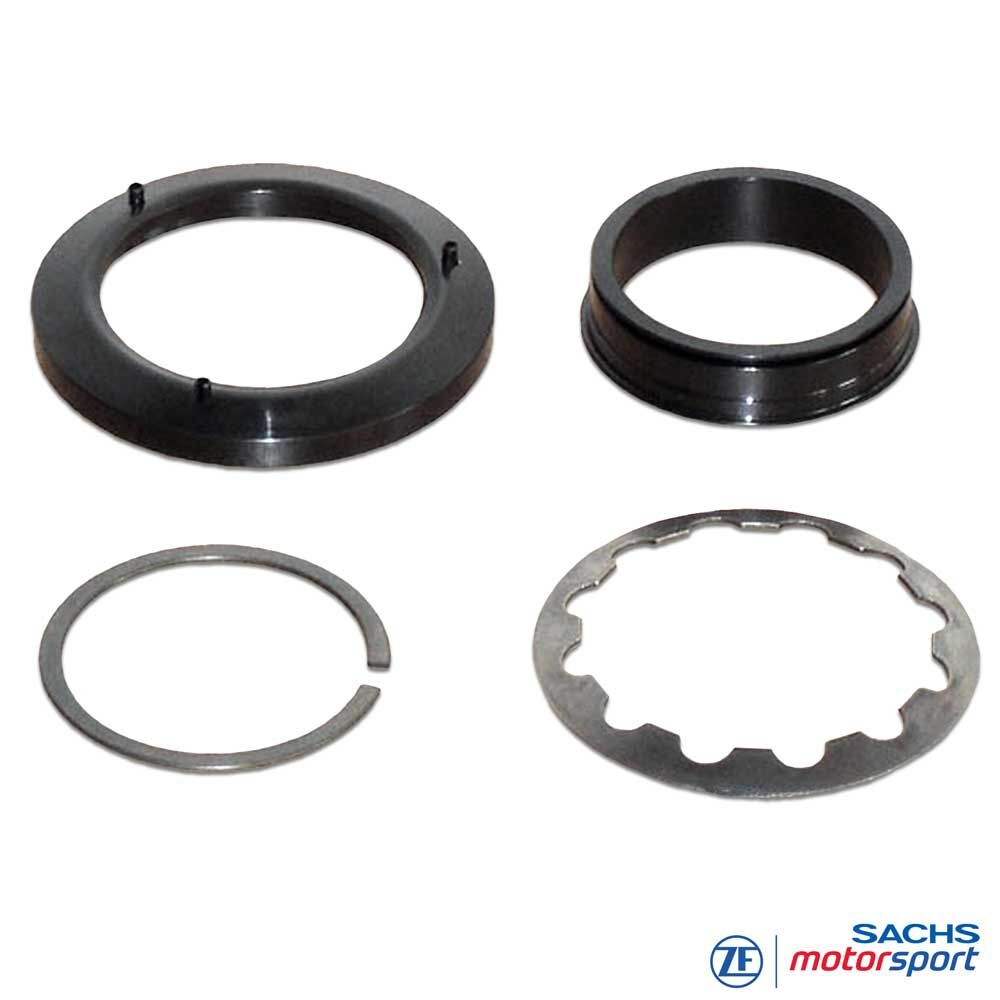

Urtrampningsringarna monteras på membranfjädern i SACHS RCS 140-kopplingen. De möjliggör användning av ett urtrampningslager eller en slavcylinder med plan kontaktyta och är särskilt relevanta när ett originalurtrampningslager med plan kontaktyta används.
Utförande
System: SACHS RCS racingkoppling
Komponent: urtrampningsring
Passar för: SACHS RCS 140 kopplingshus med 1 eller 2 membranfjädrar
Funktion: axiell anpassning av positionen för urtrampningslager eller kopplingens slavcylinder
Kontaktyta: lämplig för urtrampningslager och slavcylindrar med plan anläggningsyta
Membranfjäderns anläggningsdiameter: Ø 49 mm
Nominell tjocklek A: 5,0 mm till 15,0 mm
Anmärkning: Valet görs utifrån nödvändig axiell position, kopplingsutförande, antal membranfjädrar, urtrampningslager, kopplingens slavcylinder, svänghjul, växellåda och tillgängligt monteringsutrymme.
Fördelar
Riktad axiell anpassning av urtrampningslager eller kopplingens slavcylinder
Passar för SACHS RCS 140 racingkopplingar med 1 eller 2 membranfjädrar
Möjliggör användning av urtrampningslager med plan anläggningsyta
Viktigt vid originalurtrampningslager med plan kontaktyta
Olika nominella tjocklekar för anpassning till koppling, svänghjul och växellåda
Bidrar till definierad lagerposition och reproducerbar kopplingsmanövrering
Teknik
Urtrampningsring & lagerposition
Funktion: Urtrampningsringen ändrar urtrampningslagrets axiella anläggningsposition mot membranfjädern. Därmed kan SACHS RCS 140 racingkopplingen anpassas till fordonets tillgängliga monteringsutrymme.
Användning: Ringen monteras på membranfjädern på kopplingens manövreringssida och bildar en definierad kontaktyta för urtrampningslager eller kopplingens slavcylinder med plan anläggningsyta.
Nominell tjocklek A: Måttet A beskriver urtrampningsringens nominella tjocklek. För SACHS RCS 140 kopplingshus med 1 eller 2 membranfjädrar finns olika höjder från 5,0 mm till 15,0 mm tillgängliga.
Kompatibilitet: Urtrampningsringarna är avsedda för SACHS RCS 140 kopplingshus med Ø 49 mm anläggningsdiameter för membranfjädern. Korrekt tilldelning till respektive kopplingshus med 1 eller 2 membranfjädrar är avgörande.
Dimensionering: Före montering ska koppling, svänghjul, växellåda, urtrampningslager, manövreringssystem och tillgängligt monteringsutrymme mätas tillsammans.
Geometri & mått
Nominell tjocklek A
Den tekniska ritningen visar urtrampningsringens position på membranfjädern i SACHS RCS-kopplingen. Avgörande är den nominella tjockleken A, med vilken kontaktytans axiella position för kopplingsmanövreringen ställs in.
A: urtrampningsringens nominella tjocklek
Ø 49 mm: membranfjäderns anläggningsdiameter på passande kopplingshus
Kontaktyta: plan anläggning för urtrampningslager eller kopplingens slavcylinder
Rätt nominell tjocklek väljs efter monteringshöjd, lagerposition och arbetsväg i urkopplingssystemet.
Passande RCS kopplingshus
RCS 140 med 1 membranfjäder
| 00 3072 000 147 |
| 00 3072 000 293 |
| 00 3072 000 294 |
RCS 140 med 2 membranfjädrar
| 00 3072 000 097 | 00 3072 000 166 |
| 00 3072 000 170 | 00 3072 000 289 |
| 00 3072 000 290 | 00 3072 000 291 |
Anmärkning: Före montering ska kopplingsutförande, membranfjäderarrangemang, membranfjäderns anläggningsdiameter, urtrampningslager, kopplingens slavcylinder och monteringshöjd kontrolleras tekniskt.
Monteringsanvisningar
Montering & dimensionering
Mätning: Före montering ska koppling, svänghjul, växellåda, urtrampningslager och manövreringssystem mätas tillsammans. Den nominella tjockleken A måste passa den nödvändiga axiella positionen för urtrampningslagret.
Anläggningsyta: Urtrampningsringen är särskilt relevant när ett urtrampningslager eller en kopplingsslavcylinder med plan kontaktyta används.
Arbetsväg: Efter val av urtrampningsring måste den återstående arbetsvägen i urkopplingssystemet kontrolleras. Urtrampningslagret får inte vara permanent förspänt eller köras mekaniskt mot stopp under drift.
Kompatibilitet: De angivna urtrampningsringarna är avsedda för ZF SACHS RCS 140 kopplingshus med 1 eller 2 membranfjädrar och Ø 49 mm anläggningsdiameter för membranfjädern.
Montering: Urtrampningsringen ska positioneras rent på membranfjädern och fästas enligt de tekniska specifikationerna. Kontaktytor, skruvar, frigång och rundgång ska kontrolleras före användning.
Kontroll: Vid slitage, ojämn manövrering, ljud eller orimlig pedalväg ska hela manövreringssystemet bedömas tillsammans med koppling, urtrampningsring och lager.
