Drukringen SACHS RCS
Aangezien racekoppelingen niet voertuigspecifiek zijn, moet de SACHS RCS-koppeling van ZF Motorsport worden geïntegreerd in de beschikbare inbouwruimte van het betreffende voertuig.

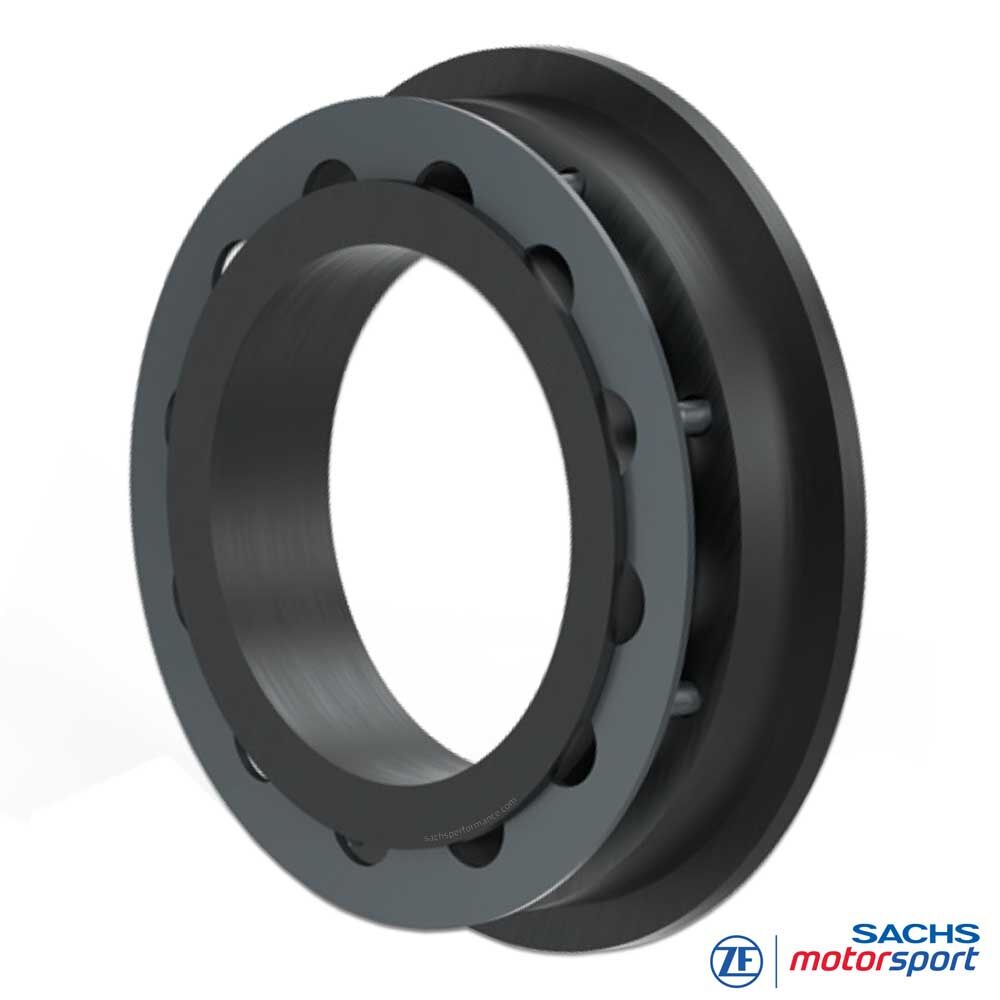

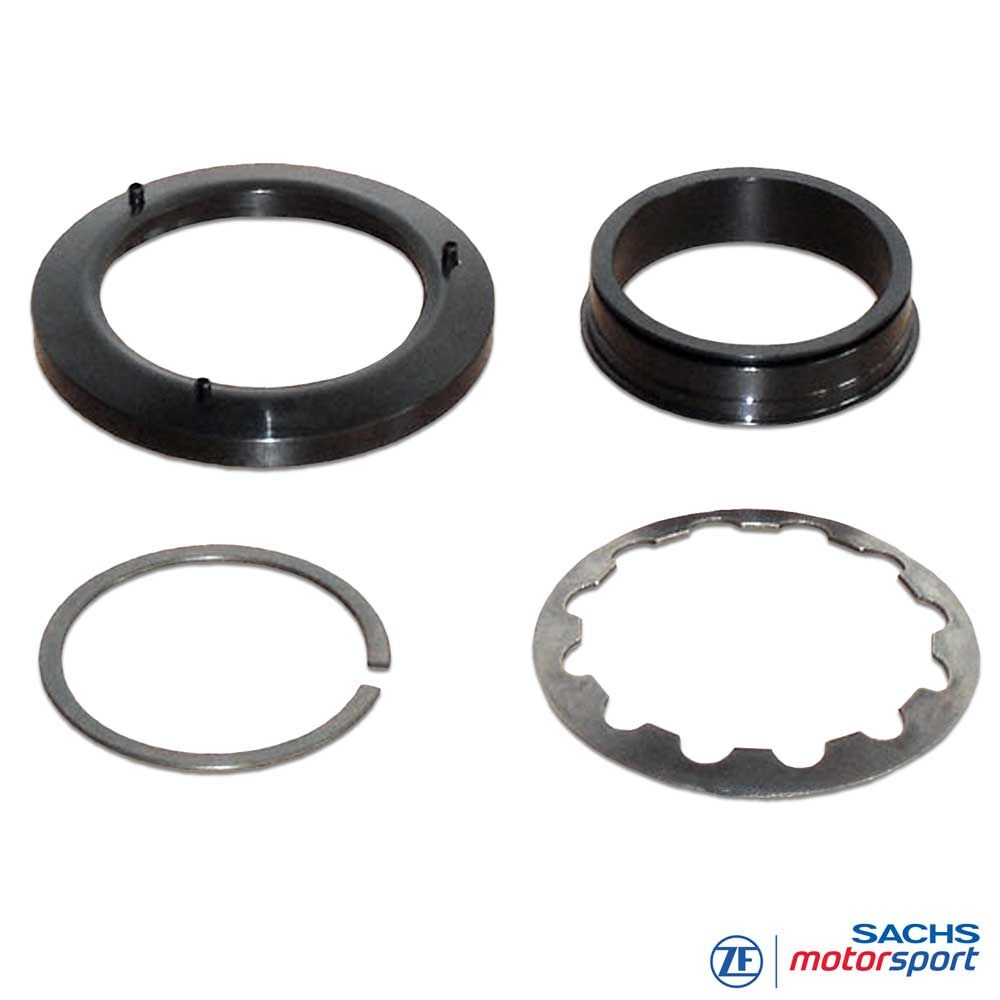

Om de axiale positie van het druklager of de hulpcilinder te compenseren, kunnen zogenoemde “drukringen” worden gemonteerd op de drukplaat van uw RCS-koppeling. De drukringen zijn verkrijgbaar in verschillende hoogtes (5,0–30,0 mm).
Bij gebruik van een drukring kan een standaard (OEM) druklager met vlak contactoppervlak worden toegepast. Omdat de meeste OEM-druklagers een vlak oppervlak hebben, moet in dat geval altijd een drukring worden gemonteerd.
De drukringen zijn geschikt voor alle RCS140-, RCS184- en RCS200-koppelingshuizen met één diafragmaveer en een contactdiameter van Ø 49 mm.
| Voor SACHS RCS-koppelingshuizen met één diafragmaveer Huisnummers: |
||
|---|---|---|
| 00 3072 999 528 | 00 3072 999 543 | 00 3072 999 565 |
| 00 3072 999 529 | 00 3072 999 549 | 00 3072 999 584 |
| 00 3072 999 530 | 00 3072 999 550 | 00 3072 999 603 |
| 00 3072 999 531 | 00 3072 999 555 | 00 3072 000 035 |
| 00 3072 999 542 | 00 3072 999 556 | 00 3072 000 125 |
| 00 3072 000 126 | 00 3072 000 127 | 00 3072 000 130 |
| 00 3072 000 134 | 00 3072 000 139 | 00 3072 999 563 |
| 00 3072 000 167 | 00 3072 999 556 | |
Montage-instructies
Bij gebruik van een drukring kan een druklager met vlak contactoppervlak worden toegepast. OEM-druklagers hebben meestal een vlak oppervlak. Daarom moet bij gebruik van een OEM-druklager met vlak contactvlak altijd een drukring worden gemonteerd.
