Anillos de empuje SACHS RCS
Dado que los embragues de competición no son específicos para cada vehículo, el embrague SACHS RCS de ZF Motorsport debe integrarse en el espacio de montaje disponible del vehículo correspondiente.

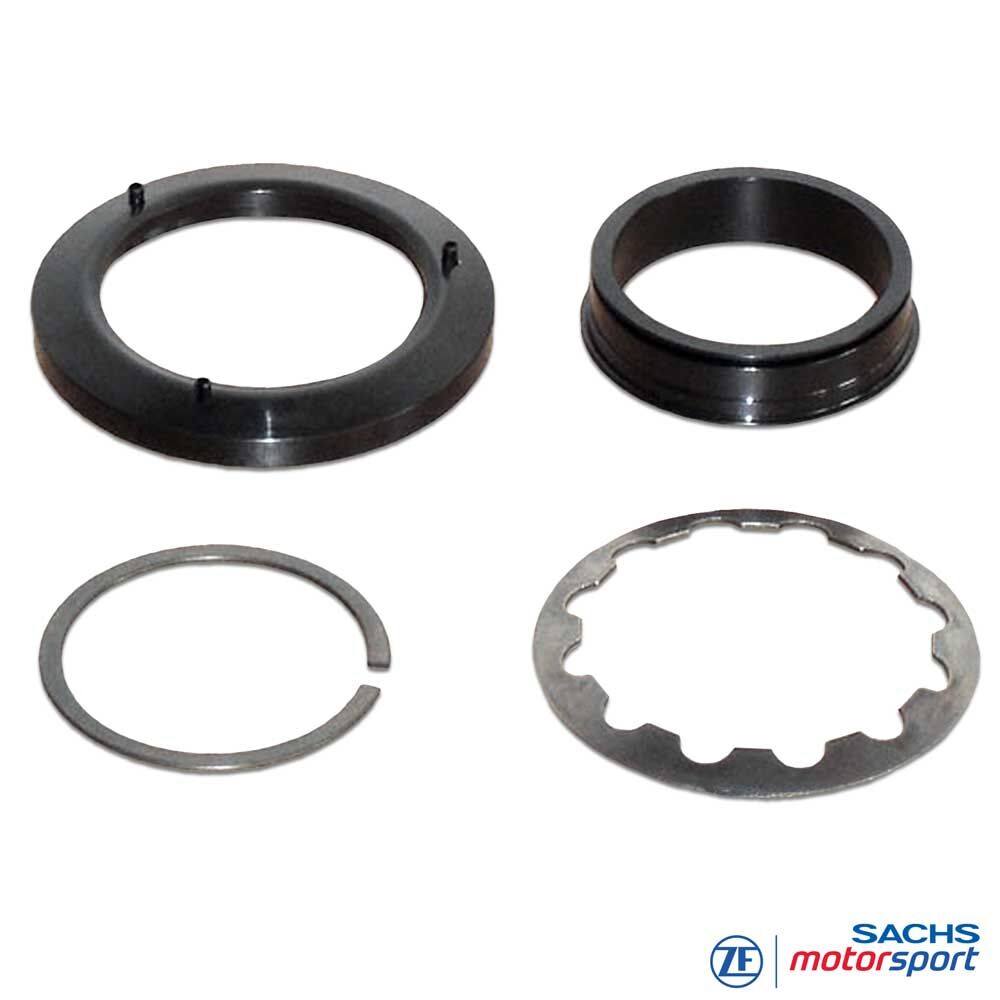

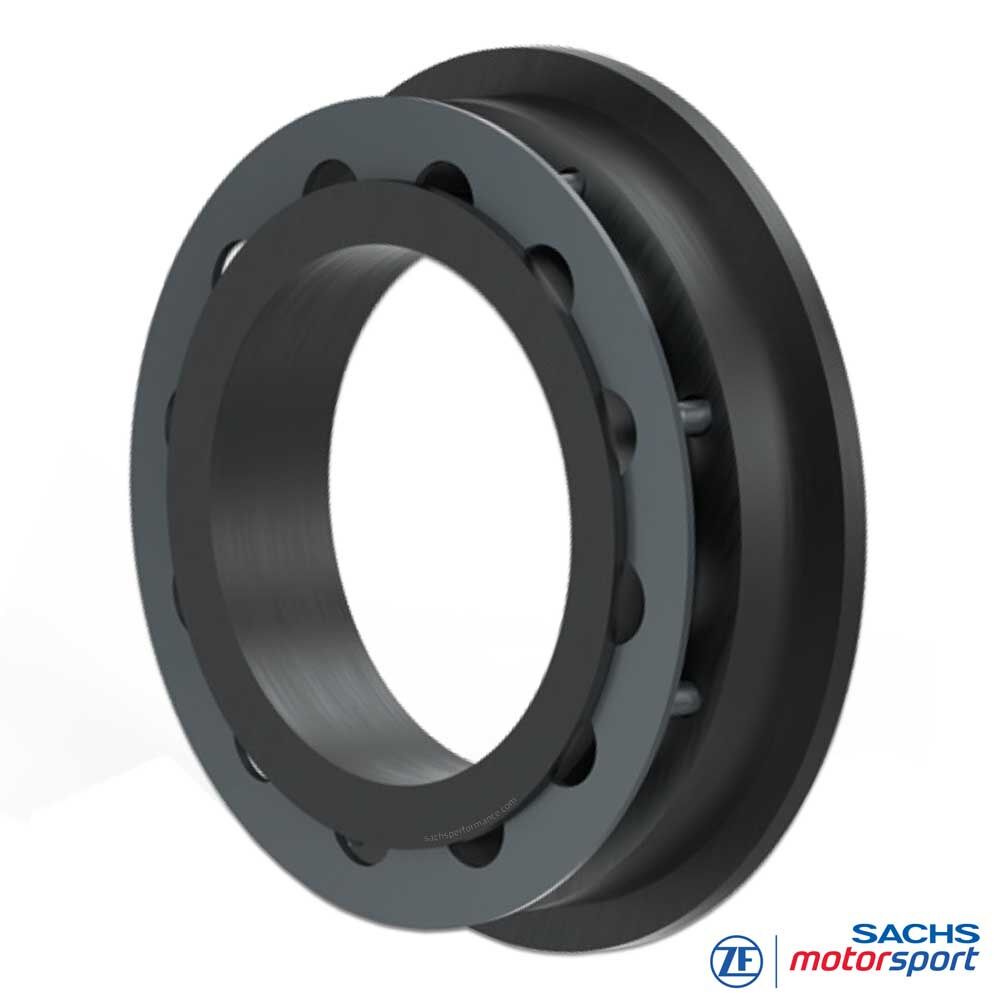

Para compensar la posición axial del cojinete de embrague o del cilindro esclavo, se pueden montar los llamados “anillos de empuje” en el diafragma del embrague RCS. Estos anillos están disponibles en diferentes alturas (5,0–30,0 mm).
Con un anillo de empuje se puede utilizar un cojinete de embrague estándar (OEM) con superficie de contacto plana. Como la mayoría de los cojinetes OEM tienen una superficie plana, en estos casos siempre se debe montar un anillo de empuje.
Los anillos de empuje son adecuados para todas las carcasas de embrague RCS140, RCS184 y RCS200 con un solo diafragma y un diámetro de contacto de Ø 49 mm.
| Para carcasas de embrague SACHS RCS con un diafragma Números de carcasa: | ||
|---|---|---|
| 00 3072 999 528 | 00 3072 999 543 | 00 3072 999 565 |
| 00 3072 999 529 | 00 3072 999 549 | 00 3072 999 584 |
| 00 3072 999 530 | 00 3072 999 550 | 00 3072 999 603 |
| 00 3072 999 531 | 00 3072 999 555 | 00 3072 000 035 |
| 00 3072 999 542 | 00 3072 999 556 | 00 3072 000 125 |
| 00 3072 000 126 | 00 3072 000 127 | 00 3072 000 130 |
| 00 3072 000 134 | 00 3072 000 139 | 00 3072 999 563 |
| 00 3072 000 167 | 00 3072 999 556 | |
Instrucciones de montaje
Con un anillo de empuje se puede instalar un cojinete de embrague con superficie de contacto plana. Los cojinetes OEM suelen tener una superficie plana. Por lo tanto, cuando se use un cojinete OEM con superficie plana, siempre se debe instalar un anillo de empuje.
