Anéis de encosto SACHS RCS
Como as embraiagens de competição não são específicas para cada veículo, a embraiagem SACHS RCS da ZF Motorsport deve ser adaptada ao espaço disponível de montagem em cada carro.

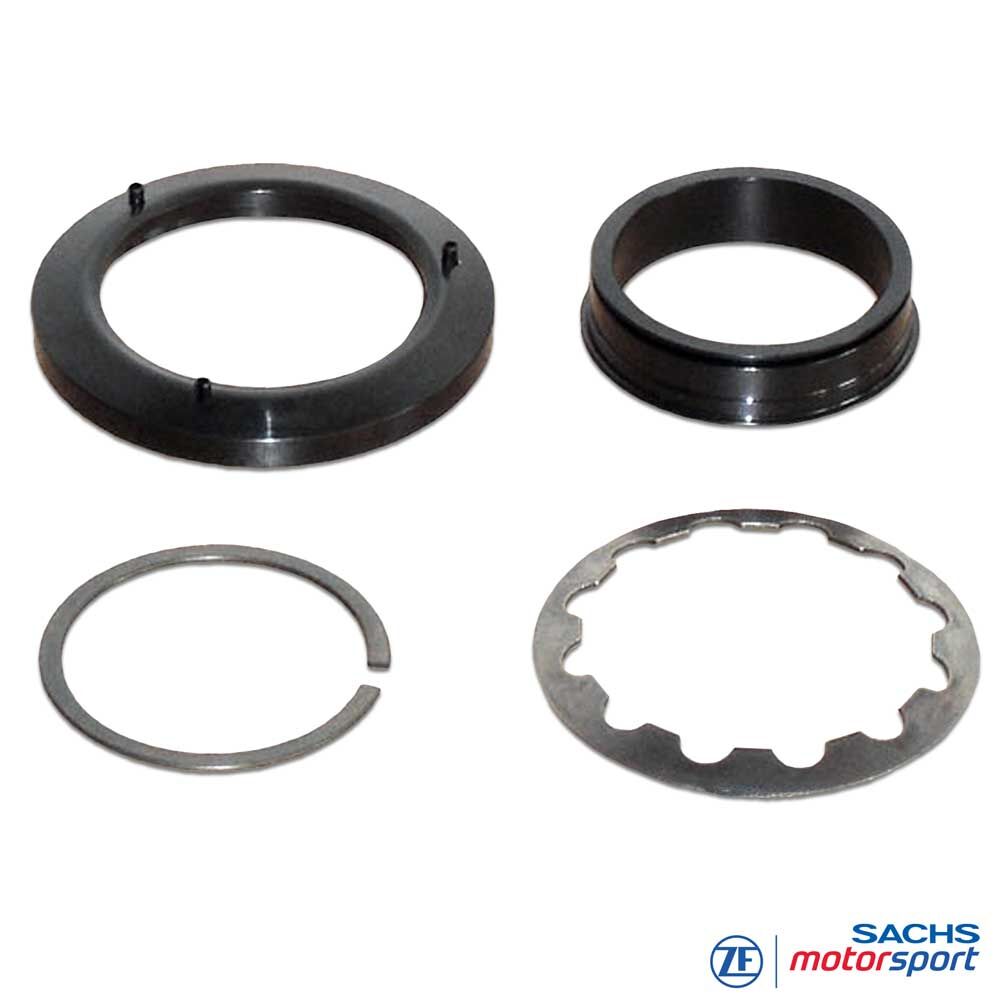

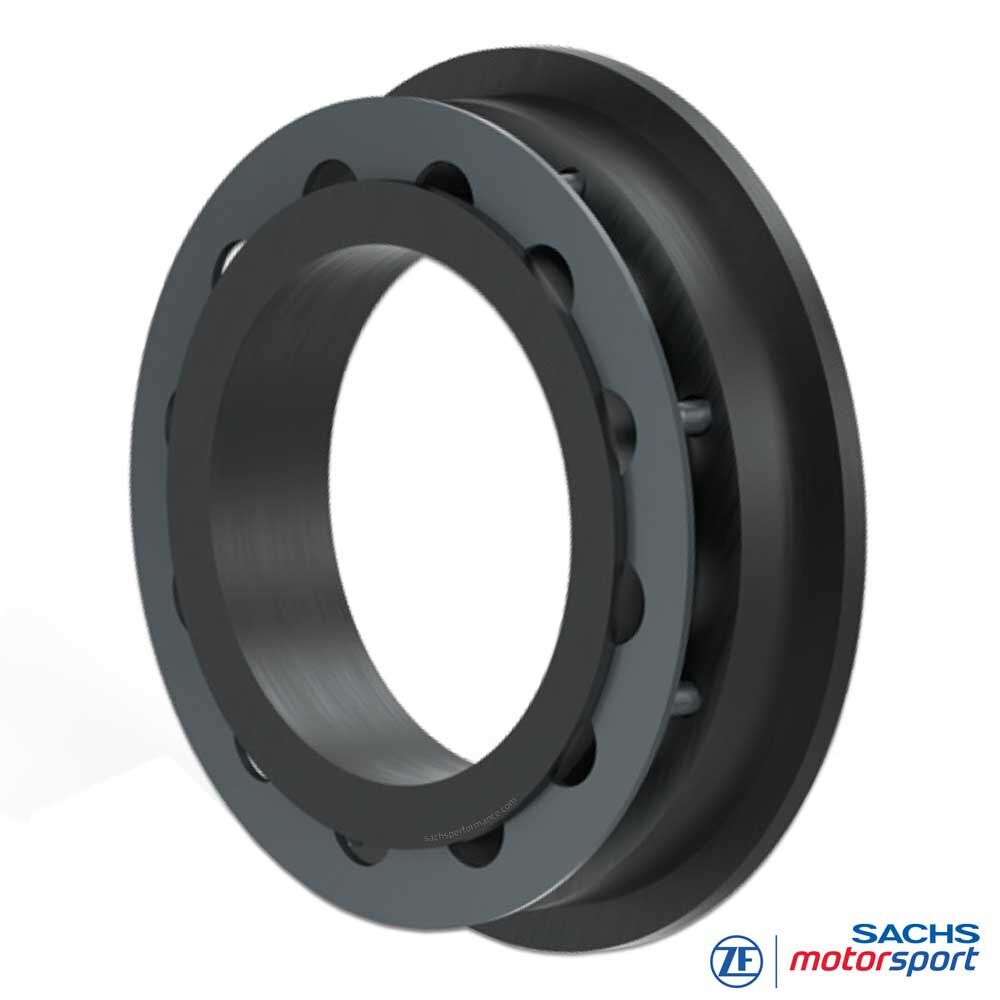

Para compensar a posição axial do rolamento de embraiagem ou do cilindro escravo, podem ser montados os chamados “anéis de encosto” no prato de mola da embraiagem RCS. Estes anéis estão disponíveis em várias alturas (5,0–30,0 mm).
Com o uso de um anel de encosto pode-se utilizar um rolamento de embraiagem standard (OEM) com superfície de contacto plana. Como a maioria dos rolamentos OEM tem superfície plana, nesses casos deve-se sempre montar um anel de encosto.
Os anéis de encosto são adequados para todas as carcaças de embraiagem RCS140, RCS184 e RCS200 com uma única mola diafragma e um diâmetro de contacto de Ø 49 mm.
| Para carcaças de embraiagem SACHS RCS com uma mola diafragma Números de carcaça: | ||
|---|---|---|
| 00 3072 999 528 | 00 3072 999 543 | 00 3072 999 565 |
| 00 3072 999 529 | 00 3072 999 549 | 00 3072 999 584 |
| 00 3072 999 530 | 00 3072 999 550 | 00 3072 999 603 |
| 00 3072 999 531 | 00 3072 999 555 | 00 3072 000 035 |
| 00 3072 999 542 | 00 3072 999 556 | 00 3072 000 125 |
| 00 3072 000 126 | 00 3072 000 127 | 00 3072 000 130 |
| 00 3072 000 134 | 00 3072 000 139 | 00 3072 999 563 |
| 00 3072 000 167 | 00 3072 999 556 | |
Instruções de montagem
Com um anel de encosto pode-se utilizar um rolamento de embraiagem com superfície de contacto plana. Os rolamentos OEM geralmente têm superfície plana. Por isso, quando se utiliza um rolamento OEM com superfície plana, deve-se sempre instalar um anel de encosto.
