Urtrampningsringar SACHS RCS
Eftersom racingkopplingar inte är fordonspecifika måste SACHS RCS-kopplingen från ZF Motorsport anpassas till det tillgängliga monteringsutrymmet i respektive bil.

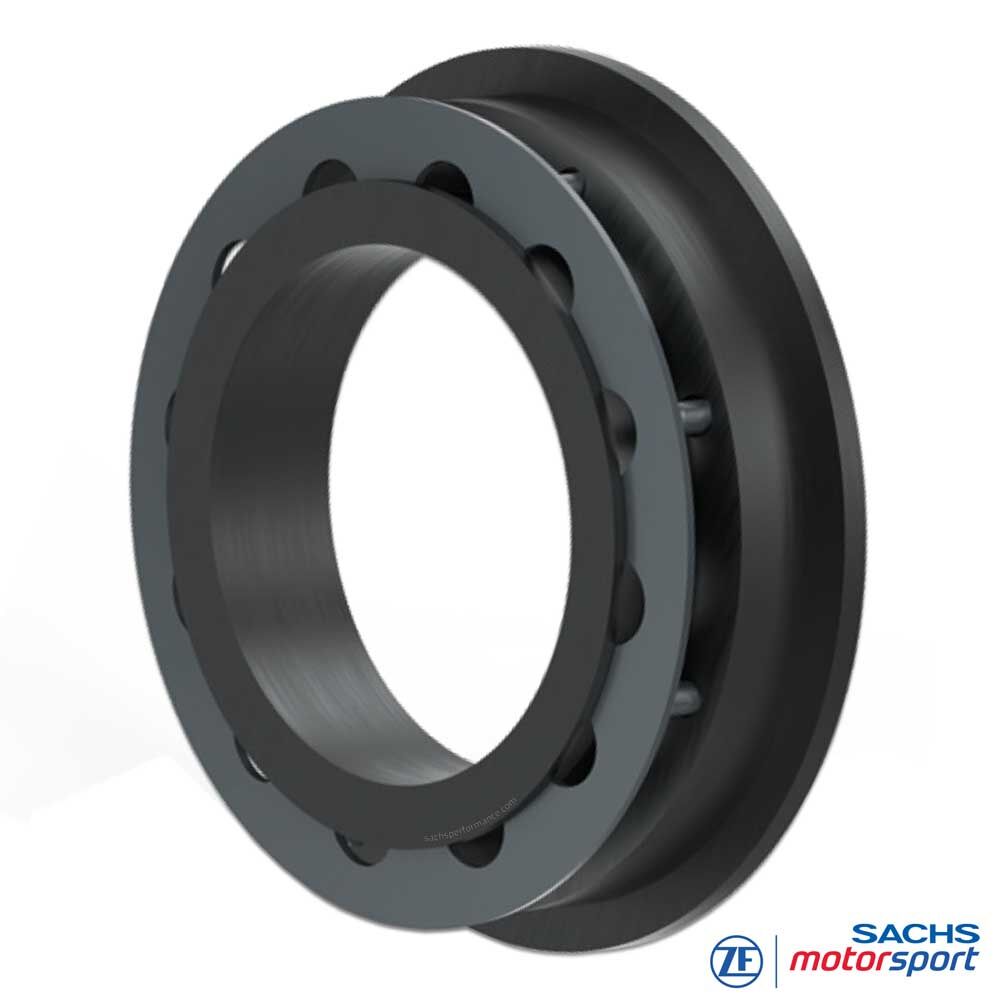

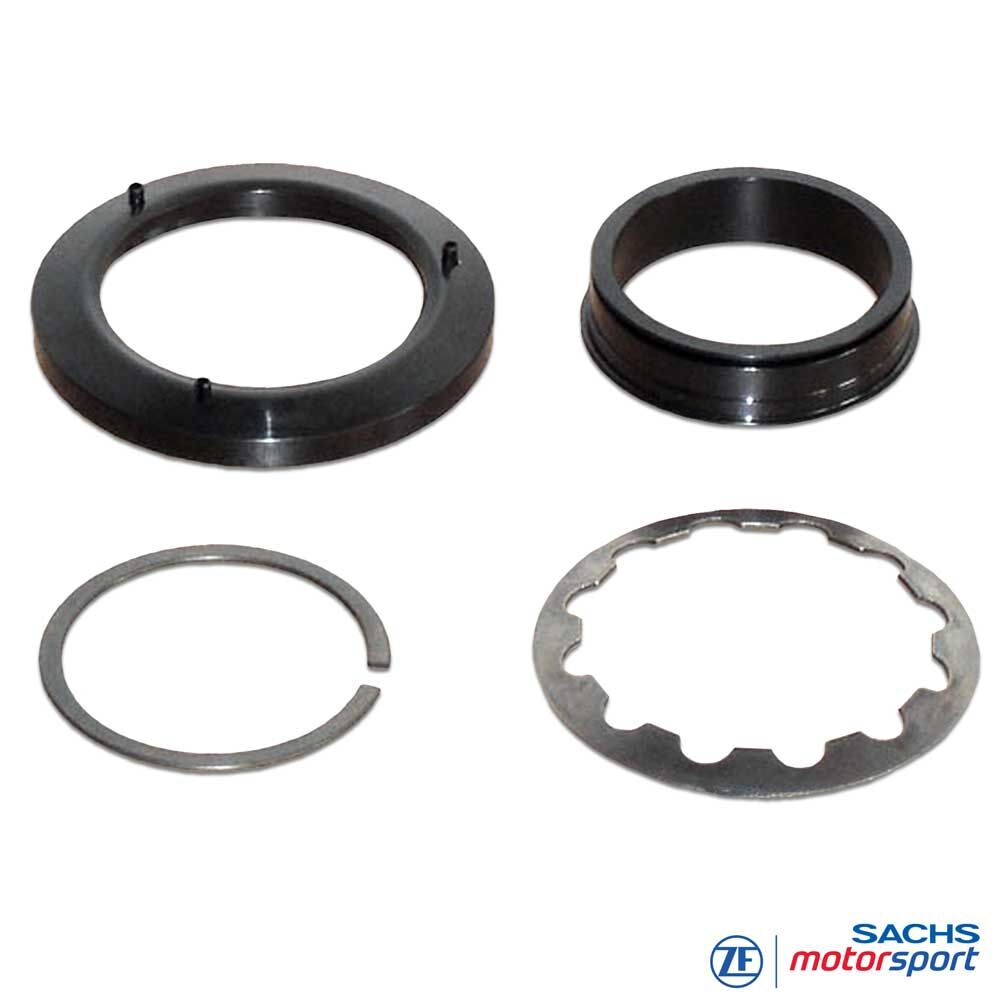

För att kompensera den axiella positionen på urtrampningslagret eller slavcylindern kan så kallade ”urtrampningsringar” monteras på kopplingens membranfjäder. Dessa ringar finns i olika höjder (5,0–30,0 mm).
Vid användning av en urtrampningsring kan ett standard (OEM) urtrampningslager med plan anläggningsyta användas. Eftersom de flesta OEM-lager har en plan yta bör en urtrampningsring alltid monteras i sådana fall.
Dessa urtrampningsringar är lämpliga för alla RCS140, RCS184 och RCS200 kopplingshus med en membranfjäder och en anläggningsdiameter på Ø 49 mm.
| För SACHS RCS kopplingshus med en membranfjäder Husnummer: | ||
|---|---|---|
| 00 3072 999 528 | 00 3072 999 543 | 00 3072 999 565 |
| 00 3072 999 529 | 00 3072 999 549 | 00 3072 999 584 |
| 00 3072 999 530 | 00 3072 999 550 | 00 3072 999 603 |
| 00 3072 999 531 | 00 3072 999 555 | 00 3072 000 035 |
| 00 3072 999 542 | 00 3072 999 556 | 00 3072 000 125 |
| 00 3072 000 126 | 00 3072 000 127 | 00 3072 000 130 |
| 00 3072 000 134 | 00 3072 000 139 | 00 3072 999 563 |
| 00 3072 000 167 | 00 3072 999 556 | |
Monteringsanvisningar
Vid användning av en urtrampningsring kan ett urtrampningslager med plan yta monteras. OEM-lager har oftast en plan anläggningsyta. Därför bör en urtrampningsring alltid anv
