Designed to make a
difference
SACHS Motorsport-Kupplungen von ZF Race Engineering stehen seit Jahrzehnten für Spitzenqualität im internationalen Motorsport. Der Anspruch: kontinuierliche Verbesserungen und die Bereitschaft, die Grenzen des Machbaren immer weiter zu verschieben. Von der leichtesten Kupplung in der Formel 1 bis zu bewährten Systemen in WRC, DTM, NASCAR, Le Mans oder der Rallye Dakar – ZF Motorsport-Technologie ist fester Bestandteil zahlreicher Siegerfahrzeuge weltweit.

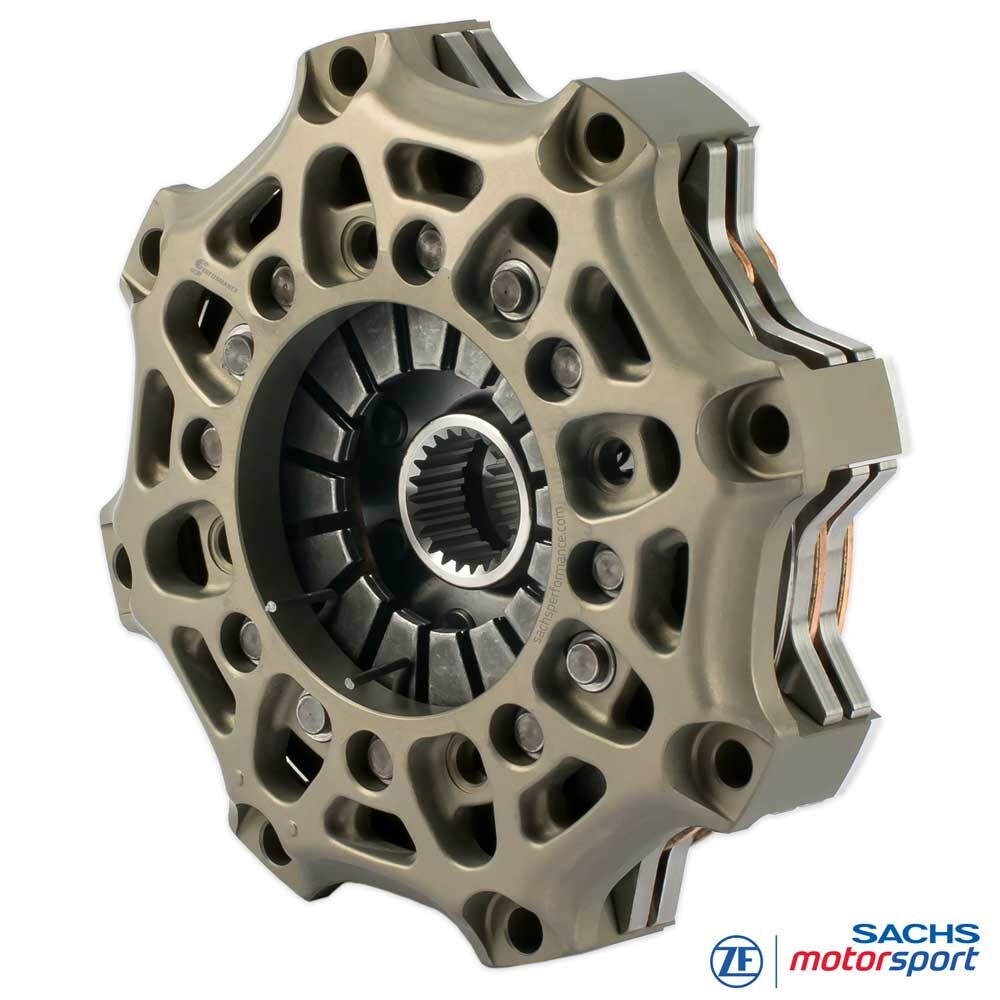

SACHS Motorsport-Kupplung
RCS 2/140 S2.6
Sintermetall 2,6 mm, starre Ausführung
Mit Fokus auf Reaktionsschnelligkeit und Bauraumeffizienz setzt die zweischeibige SACHS RCS 2/140 S2.6 auf den kompakten 140-mm-Durchmesser. Das bringt sehr geringe Massenträgheit, kurze Schaltfenster und einen sauberen Drehzahlaufbau - passend für Formelserien, Prototypen und Rundstrecken-Setups mit engem Bauraum.
Die 2,6-mm aufgesinterten Reibbeläge priorisieren Agilität: minimale rotierende Masse, schnelle Temperatur-Reset-Phasen und direkter Kraftschluss. Kurzvergleich für die Einordnung: 3,4 mm bietet mehr Wärmepuffer und Verschleißreserve, reagiert dafür etwas ruhiger - 5,2-mm Sinterpads maximieren Reserve und Standzeit, erhöhen jedoch Trägheit und Ansprechzeit. Die 2,6-mm Auslegung zielt auf schnelle Gangwechsel, präzise Modulation und konstante Performance bei häufigen Lastwechseln.
In dieser Konfiguration überträgt die RCS 2/140 S2.6 bis zu 960 Nm maximales Motordrehmoment. Der kleine Durchmesser liefert hohe Momentendichte, während zwei Reibscheiben Reibarbeit und Temperatur verteilen. Das geschmiedete Aluminiumgehäuse sorgt für Steifigkeit bei geringem Gewicht, Anpress- und Zwischenplatten aus hochfestem Stahl sichern Start- und Dauerfestigkeit.
Vorteile
leicht
geringe Bauhöhe
geringe Masse und Massenträgheit
Geringere Masse
Eine der größten Stärken der RCS-Sinter-Kupplung ist ihre geringe Masse und die damit verbundene niedrige Massenträgheit.
Die SACHS RCS Motorsport-Kupplungen sind auf eine möglichst niedrige Masse ausgelegt und verfolgen das Ziel, das Drehmoment des Motors möglichst schnell und direkt an das Getriebe weiterzuleiten.
Durch Erleichterungsmaßnahmen im Kurbeltrieb, die das Massenträgheits-moment reduzieren, steigt das Beschleunigungsverhalten des Fahrzeugs in den unteren Gängen deutlich an.
Schnellere Beschleunigung
Hat z. B. die Kupplung ein Massenträgheitsmoment (Mtm) von 0,061 kgm2, wirkt dieses bei einer Getriebeübersetzungü von 13,4:1 (Übersetzungsverhältnis 1. Gang) am Antriebsrad mit dem 180-fachen Betrag (13,42). Rechnet man das Mtm in Fahrzeugmasse um, ergibt dies im 1. Gang ein Zusatzgewicht von ca. 145 kg, die es zu beschleunigen gilt.
Aufgrund der geringen Massenträgheit der SACHS RCS-Kupplung wird eine wesentliche Verkürzung der Schaltzeiten sowie eine schnellere Beschleunigung Ihres Fahrzeugs ermöglicht.
Die Technik

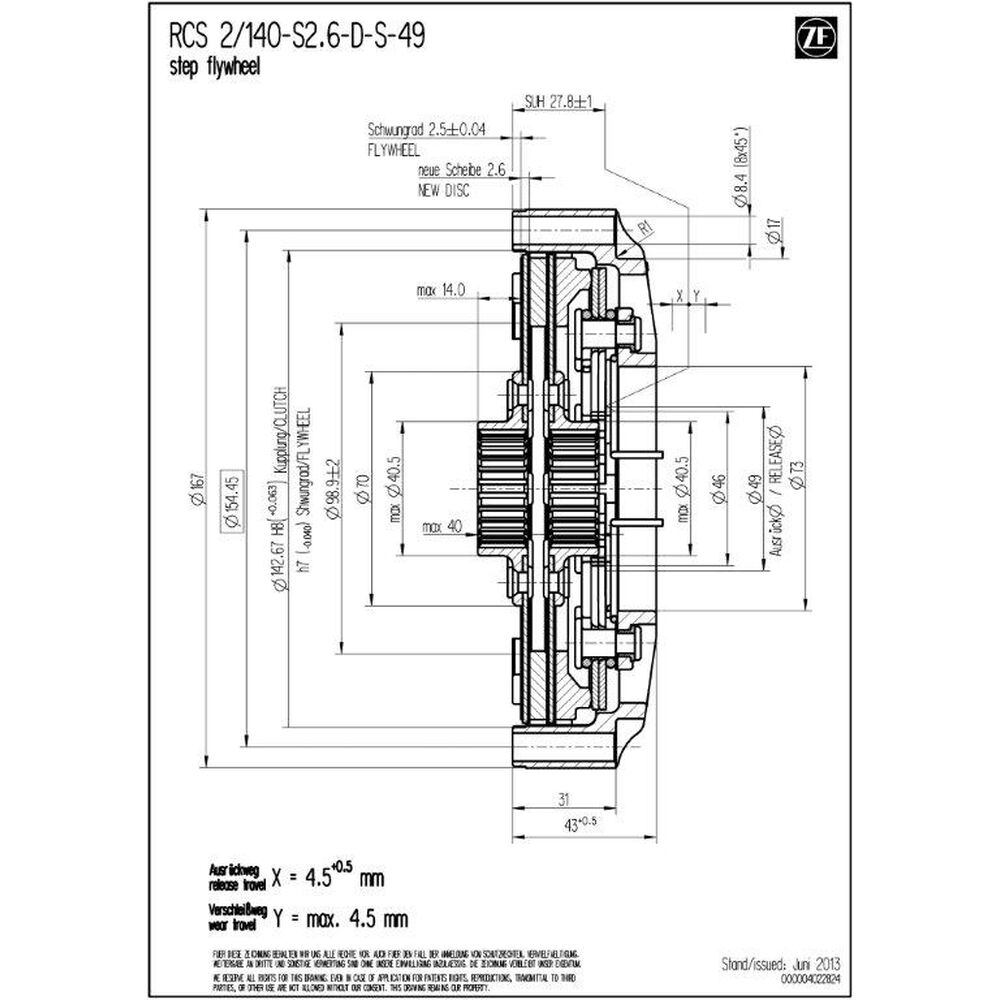

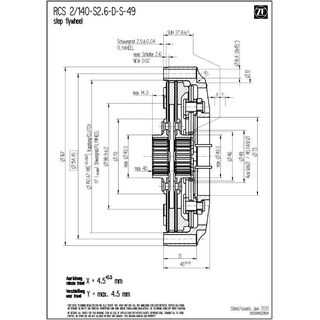

Technische Daten RCS 2/140:
- Maximales Motordrehmoment [Nm] : 960
- Ausrückdurchmesser [mm] : 49 / 38
- Ausrückkraft [N] : 4.900 / 4.200 (⌀ 38)
- Ausrückweg [mm] : 4.0 +0.5 / 4.5 +0.5 (⌀ 38)
- Masse (Gewicht) [kg] : 2.27 / 2.31 (⌀ 38)
- Massenträgheit [kgm2] : 0.006920 / 0.007051
Kupplungsgehäuse
Geschmiedetes Aluminiumgehäuse mit hoher Steifigkeit bei geringer Masse - die Gehäusegeometrie unterstützt die Wärmeabfuhr und stabilisiert das Temperaturfenster des Kupplungspakets. Eine verschleißfeste Hartbeschichtung reduziert Reib- und Passungsverschleiß und erhöht die Laufleistung.
Kupplungsbelag - Sintermetall
Sintermetall in 2,6-mm Auslegung minimiert rotierende Masse und thermische Trägheit. Das verbessert das Hochdrehen, verkürzt den Drehzahlangleich und hält das Pedalgefühl klar - besonders wertvoll bei Sprint-Stints und engen Kursen mit häufigen Lastwechseln.
Einordnung: 3,4 mm liefert mehr Wärmekapazität und Lebensdauer bei etwas ruhigerem Ansprechen, 5,2-mm Sinterpads bieten maximale Reserve und Wärmepuffer, gehen jedoch mit höherer Trägheit einher. 2,6 mm setzt den Schwerpunkt auf Agilität und schnelle Temperatur-Reset-Phasen.
SACHS RCS Nabe
Die RCS 2/140 S2.6 ist mit unterschiedlichen Nabenprofilen erhältlich - exakt auf die jeweilige Getriebeeingangswelle abgestimmt. Verfügbare Nabenlängen (kurz, mittel, lang) ermöglichen die optimale Anpassung an den Bauraum und eine korrekte Betätigung. Das modulare RCS-140 System erlaubt die passgenaue Abstimmung auf Performance, thermische Belastbarkeit und Lebensdauer Standardausführung der RCS 2/140 Kupplung (sofern nicht anders spezifiziert): Nabenlänge lang-lang.

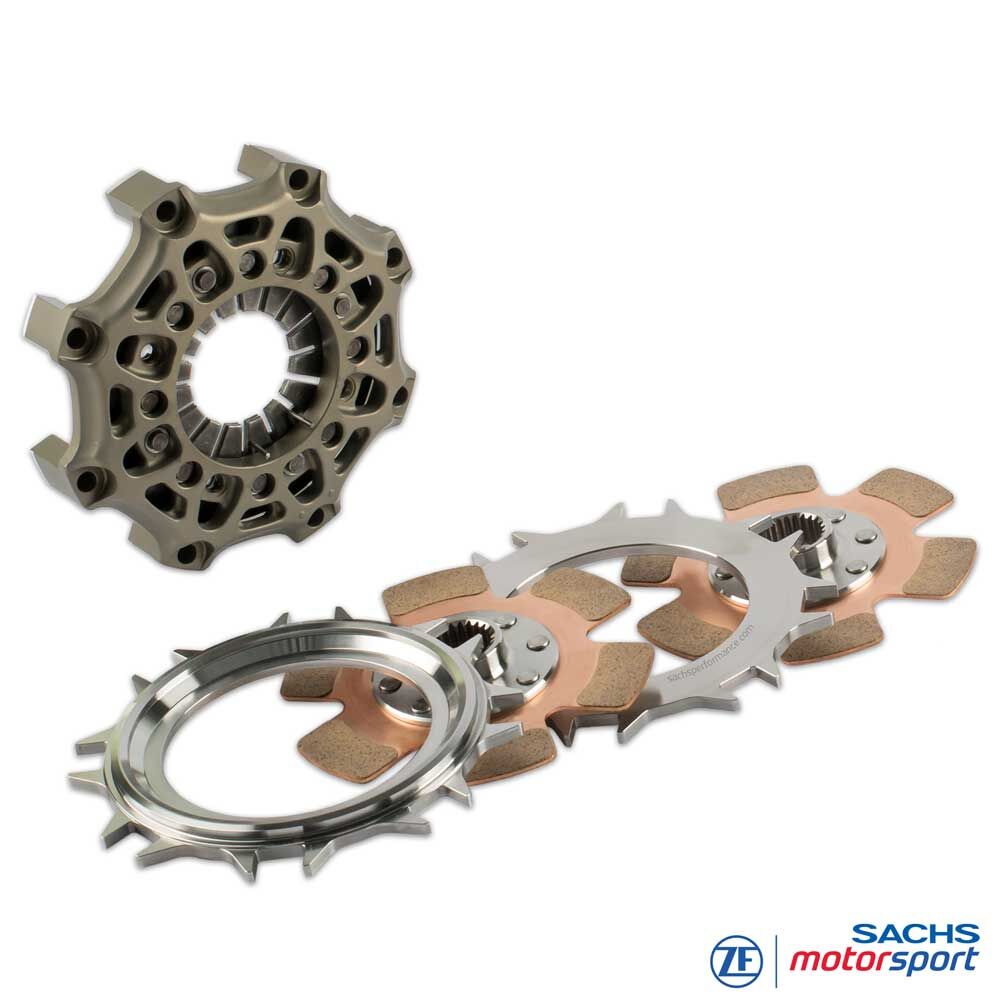

Lieferumfang
RCS 140 Kupplungsgehäuse (HA140), Aluminium
1x RCS 140 Anpressplatte (PP140), Stahl
1x RCS 140 Zwischenplatte (IP140), Stahl
2x RCS 140 Kupplungsscheibe, Sinter 2.6
Nabenlänge: lang-lang
Qualität Made in Germany
ZF Race Engineering zählt seit Jahren zu den Technologieführern im Motorsport. Das gebündelte Know-how aus dem Spitzen-Motorsport fließt direkt in die Entwicklung der RCS Motorsport-Kupplungen mit ein. Modernste Fertigungsmethoden, höchste Qualitätsstandards und Motorsport-Technologien machen die Kupplungen von ZF Motorsport zur ersten Wahl für maximale Performance und Zuverlässigkeit - auf der Rundstrecke ebenso wie im Rallye-, Touren- und Langstreckeneinsatz.
Einsatzgebiete
RUNDSTRECKE / TOURENWAGEN
Super GT, ELMS,
DTM, STCC, NLS, TCR, GT World Challenge etc.
FORMEL
Formula Ford,
Formula 3, Formula 4 etc. (RCS115/140)
RALLYE
GT2 European Series,
WRC, ELMS, DRM, BRC, FRC etc.
Einbauhinweise:
Da SACHS RCS Motorsport-Kupplungen nicht speziell für ein Fahrzeug, sondern fahrzeugunabhängig entwickelt worden sind, muss das Fahrzeug an die modulare Kupplung angepasst werden. Die Kontur des Schwungrades, die Position, der Weg und die Form des Ausrückers sowie der maximal vorhandene Einbauraum müssen überprüft und gegebenenfalls angepasst werden.
Benötigte Angaben:
Bei der Bestellung Ihrer SACHS RCS-Kupplung muß das gewünschte Profil der Getriebeeingangswelle angegeben werden. Die unterschiedlichen angebotenen Profile sind unter „Nabenprofil“ aufgeführt.
Für Fragen zum Produkt stehen wir Ihnen gerne via E-Mail oder telefonisch unter +49 (0)40 / 3999 2118 zur Verfügung.
