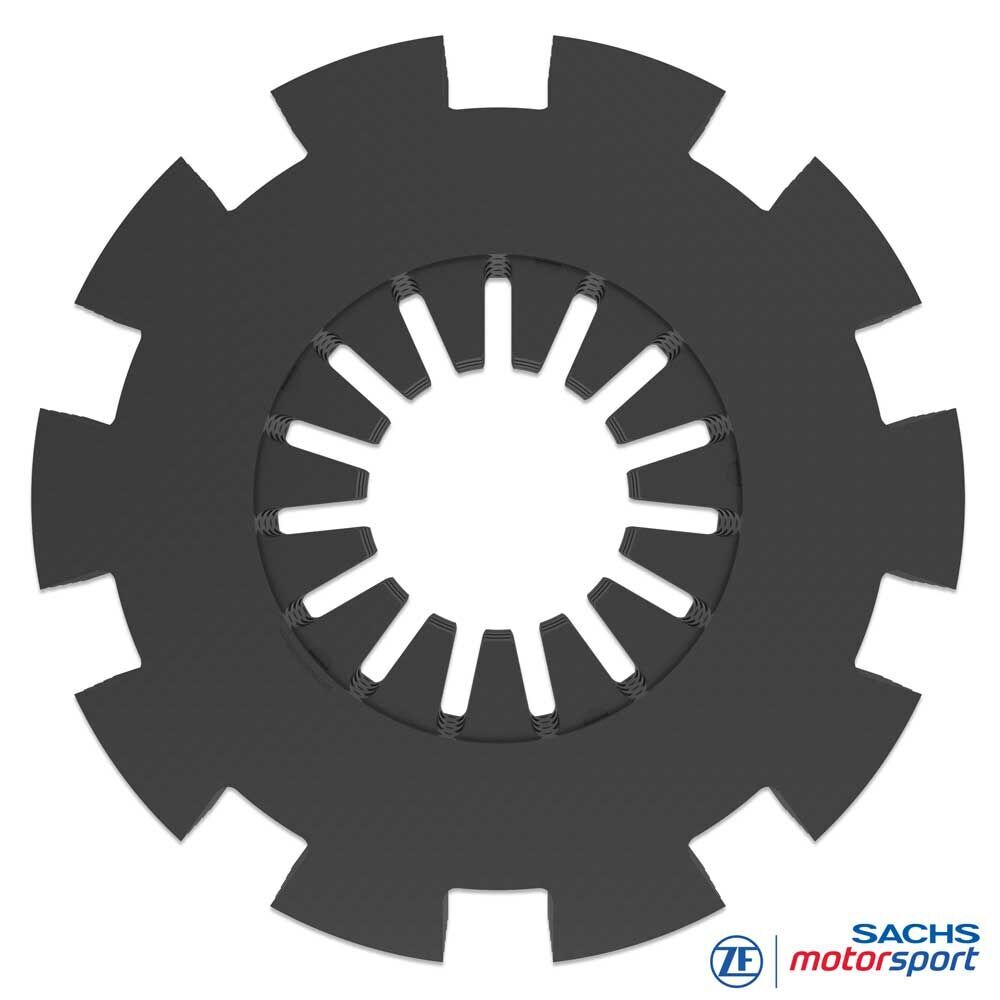

Koppeling–carbonpakket 003074000323
Vervangend frictiepakket voor SACHS carbonracingkoppeling RCC 3/115
Het RCS 3/115 carbonpakket, bestaande uit drie frictieschijven en vier tussenplaten, herstelt de nominale stapeldikte (stackhoogte) en daarmee de correcte kinematica van de diafragmaveer. Bij RCC 115 is de basisplaat in meerdere bouwhoogten leverbaar; slijtagecompensatie gebeurt via de keuze van een passende basisplaat en drukring. Zo blijven koppelcapaciteit, pedaalgevoel en klemkracht constant gedurende het gehele service-interval. Het carbonpakket wordt toegepast zodra de maximale slijtagecompensatie is opgebruikt.
Voordelen
Stabiele koppelcapaciteit bij doel-stack
Carbonkwaliteit op F1-niveau
Reproduceerbare klemkracht, strak pedaalgevoel
Lage massa/traagheid, hoge thermische robuustheid
Hoogste productiekwaliteit, minimale toleranties
Techniek
Carbonpakket RCC 115
Vervang het carbon-frictiepakket bij RCC 3/115 zodra de slijtagelimiet is bereikt of bij onregelmatige slijtage. Stel na montage de exacte stackhoogte in met de juiste basisplaat en drukring; onjuiste (te vroeg/te dik) stappen veroorzaken storingen.
Praktijk / montage
Stackhoogte meten: meet het pakket (schijven en tussenplaten) volgens de RCC 115-meetpunten.
Ringkeuze: gebruik bij vervanging een nieuwe referentie-drukring (art.nr. 003002003236) om de beoogde inloop-/stackgeometrie te herstellen.
Inspectie basisplaat: controleer slingering, oppervlak en dikte bij elke revisie; vervang zo nodig samen met de nieuwe ring. Referentie-basisplaat RCC 3/115: art.nr. 003002003241.
Functietest: controleer na montage vrijslag/speling; verkeerde afstelling veroorzaakt slip en warmte.
