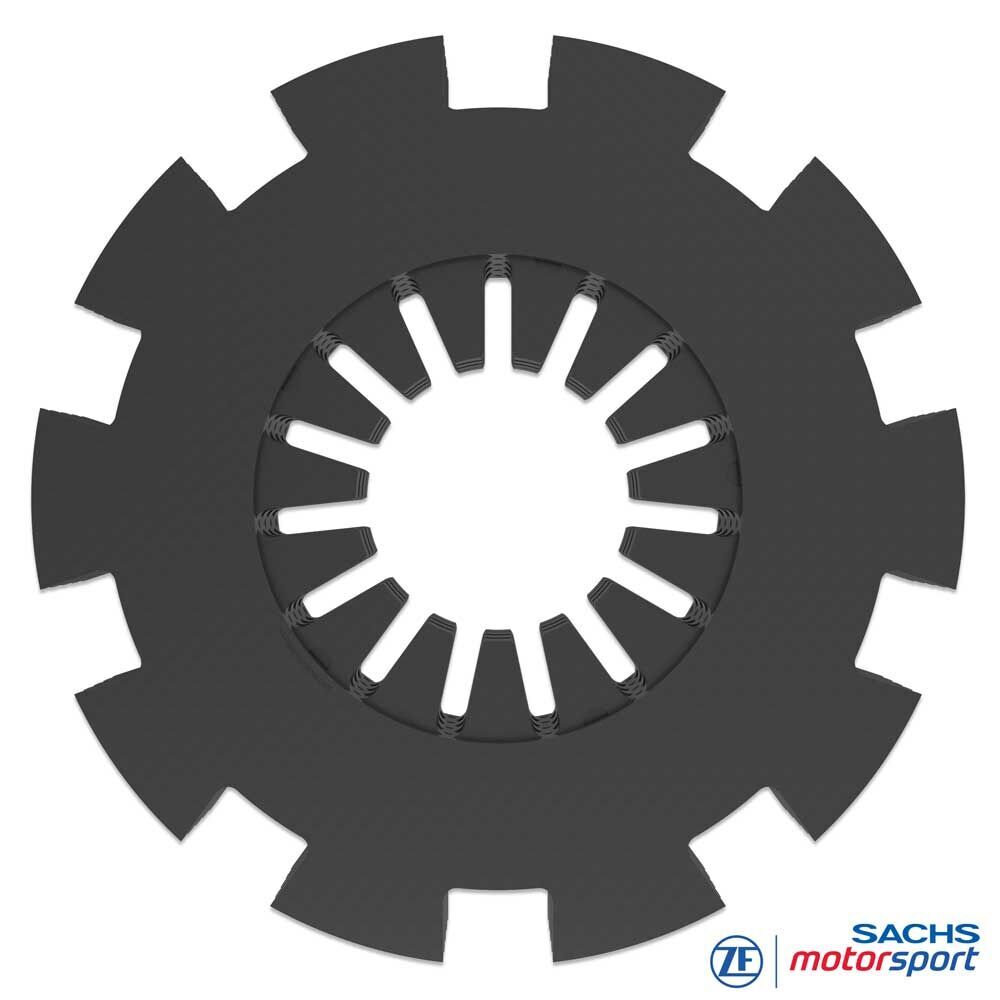

Pack de carbono da embraiagem 003074000323
Conjunto de fricção de substituição para embraiagem em carbono SACHS RCC 3/115
O pack de carbono RCS 3/115, composto por três discos de fricção e quatro placas intermédias, repõe a espessura nominal do stack (stack height) e a cinemática correta da mola diafragma. Na RCC 115, a base plate está disponível em várias alturas; a compensação do desgaste faz-se selecionando a base plate e o pressure ring adequados. Assim, a capacidade de binário, o tato do pedal e a força de aperto mantêm-se constantes ao longo de todo o intervalo de serviço. O pack deve ser instalado quando a compensação de desgaste disponível estiver esgotada.
Vantagens
Capacidade de binário estável no stack alvo
Carbono com qualidade de F1
Força de aperto reprodutível, tato preciso do pedal
Baixa massa/inércia, elevada robustez térmica
Qualidade de fabrico superior, tolerâncias mínimas
Tecnologia
Pack de carbono RCC 115
Substituir o pack de fricção em carbono nas RCC 3/115 ao atingir o limite de desgaste ou em caso de desgaste irregular. Após a montagem, definir a stack height exata com a base plate e o pressure ring corretos; passos incorretos (demasiado cedo/demasiado espessos) provocam falhas.
Prática / montagem
Medição do stack: medir o pack (discos e intermédias) segundo os pontos de medição da série RCC 115.
Seleção do anel: ao substituir o pack, usar um pressure ring de referência novo (ref. 003002003236) para repor a geometria prevista de run-in/stack.
Revisão da base plate: verificar batimento, superfície e espessura em cada revisão; substituir em conjunto com o novo anel, se necessário. Base plate de referência para RCC 3/115: ref. 003002003241.
Verificação funcional: confirmar curso/folga de desembrague; uma regulação incorreta causa deslizamento e aquecimento.
