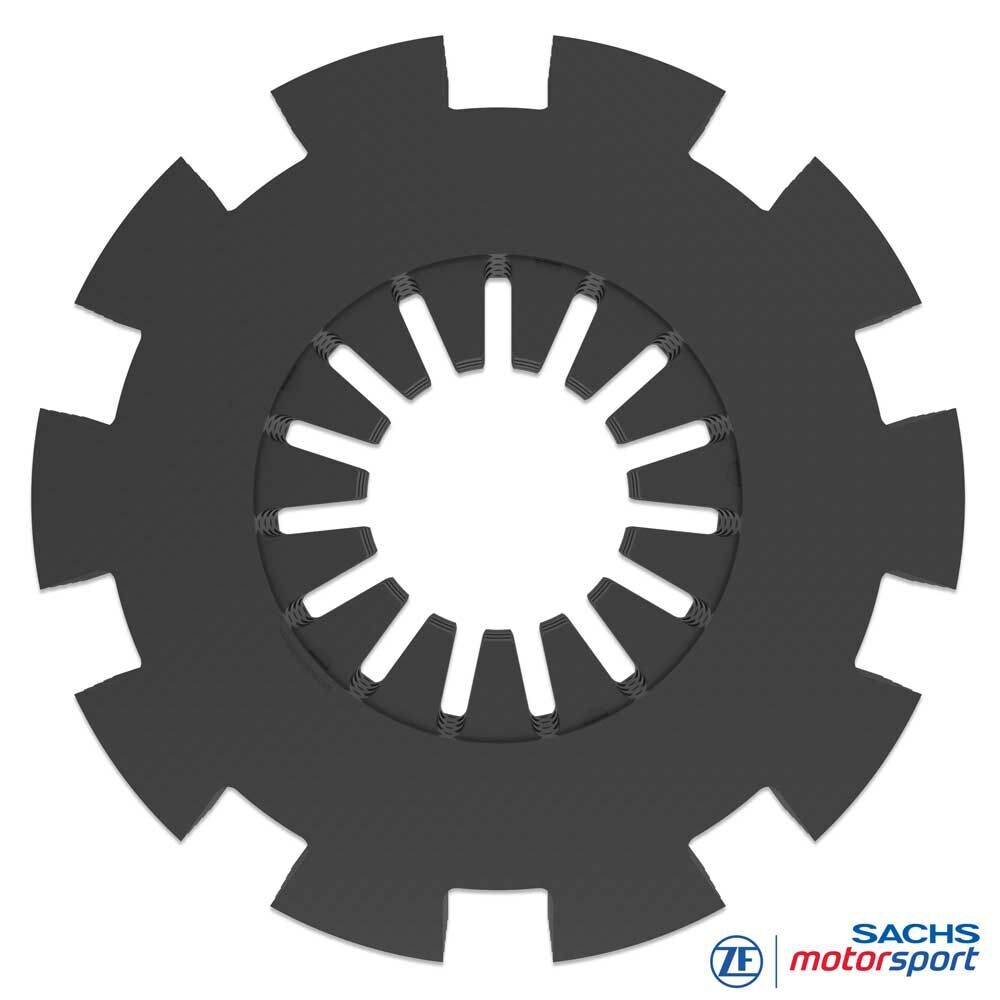

Pack carbone d’embrayage 003074000323
Pack de friction de rechange pour embrayage carbone SACHS RCC 3/115

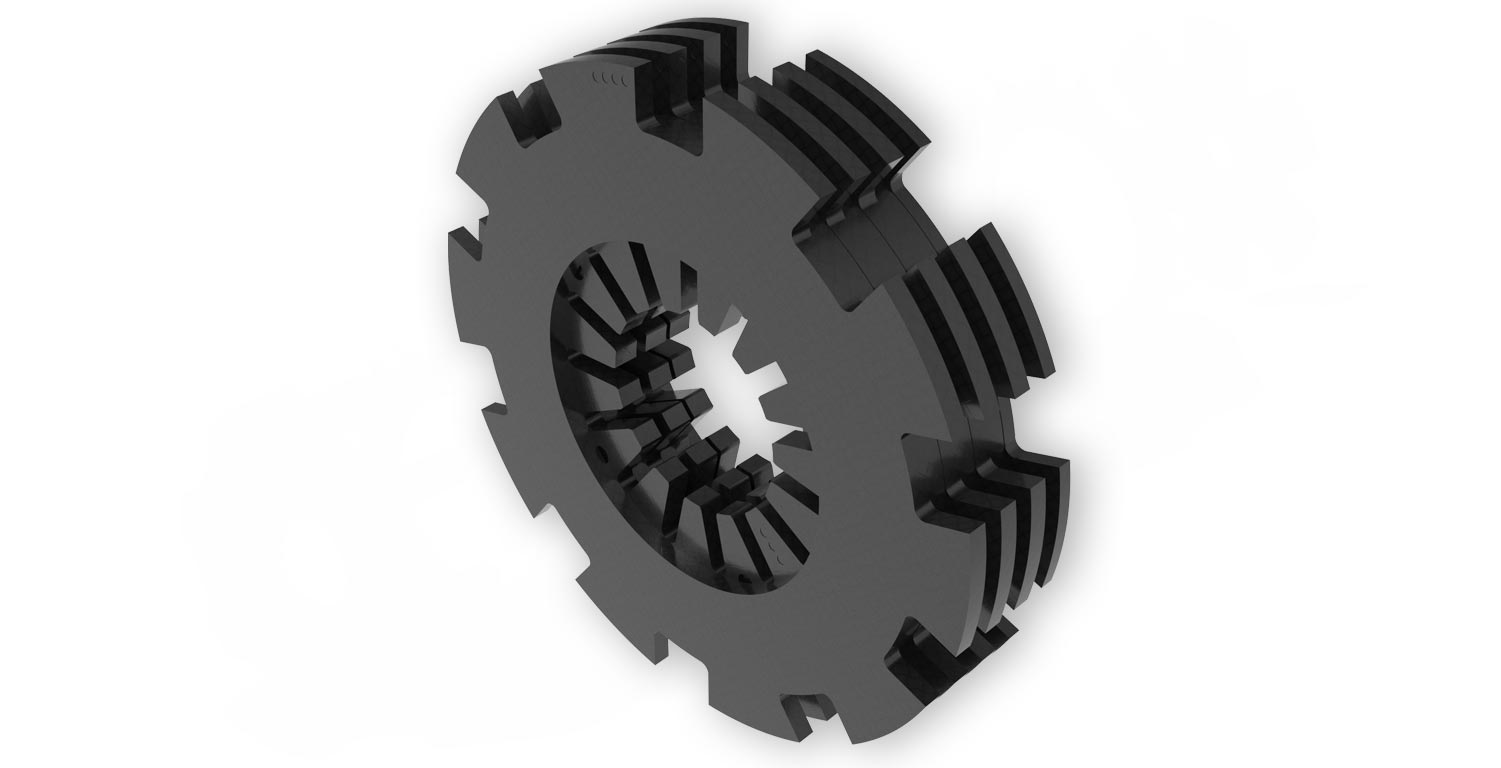

Le pack carbone RCS 3/115, composé de trois disques de friction et de quatre plateaux intermédiaires, restitue l’épaisseur nominale de pile (stack height) et la cinématique correcte du ressort à diaphragme. Sur RCC 115, la plaque de base est proposée en plusieurs hauteurs ; la compensation d’usure se fait en sélectionnant la plaque de base et l’anneau de pression adéquats. Ainsi, la capacité de couple, le ressenti de pédale et la force de serrage restent constants sur tout l’intervalle de service. Le pack s’installe lorsque la marge de compensation d’usure est épuisée.
Avantages
Capacité de couple stable à la hauteur cible
Carbone de qualité F1
Force de serrage reproductible, pédale précise
Faible masse/inertie, haute robustesse thermique
Qualité de fabrication supérieure, tolérances minimales
Technique
Pack carbone RCC 115
Remplacer le pack de friction carbone des RCC 3/115 à l’atteinte de la limite d’usure ou en cas d’usure irrégulière. Après montage, régler la hauteur de pile exacte avec la plaque de base et l’anneau de pression adéquats ; des pas inadaptés entraînent des dysfonctionnements.
Pratique / montage
Mesure de la hauteur de pile : relever le pack (disques et plateaux) selon les points de mesure de la série RCC 115.
Choix de l’anneau : utiliser un anneau de pression de référence neuf (réf. 003002003236) pour retrouver la géométrie de rodage/stack prévue.
Contrôle de la plaque de base : vérifier faux-rond, état de surface et épaisseur à chaque révision ; remplacer avec le nouvel anneau si nécessaire. Plaque de base de référence pour RCC 3/115 : réf. 003002003241.
Contrôle fonctionnel : vérifier la course/jeu de débrayage ; un mauvais réglage provoque glissement et échauffement.
