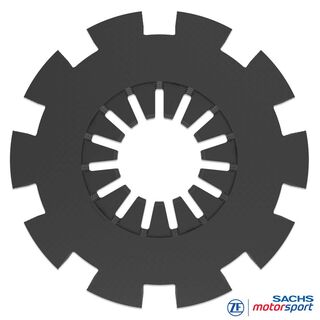

Paquete de carbono del embrague 003074000323
Paquete de fricción de repuesto para embrague de carbono SACHS RCC 3/115
El paquete de carbono RCS 3/115, compuesto por tres discos de fricción y cuatro placas intermedias, restablece el espesor nominal del stack (stack height) y la cinemática correcta del muelle de diafragma. En la RCC 115, la base plate está disponible en varias alturas; la compensación del desgaste se realiza seleccionando la base plate y el anillo de presión adecuados. Así, la capacidad de par, el tacto del pedal y la fuerza de apriete se mantienen constantes durante todo el intervalo de servicio. El paquete debe instalarse cuando se haya agotado la compensación de desgaste disponible.
Ventajas
Capacidad de par estable con stack objetivo
Carbono de calidad F1
Fuerza de apriete reproducible, tacto de pedal limpio
Baja masa/inercia, alta robustez térmica
Máxima calidad de fabricación, tolerancias mínimas
Técnica
Paquete de carbono RCC 115
Sustituir el paquete de fricción en carbono en las RCC 3/115 al alcanzar el límite de desgaste o ante desgaste irregular. Tras el montaje, ajustar la altura exacta del stack con la base plate y el anillo de presión correctos; pasos incorrectos (demasiado pronto/demasiado gruesos) provocan fallos.
Práctica / montaje
Medición del stack: determinar el paquete (discos y placas) según los puntos de medición de la serie RCC 115.
Selección del anillo: al sustituir el paquete, usar un anillo de presión de referencia nuevo (ref. 003002003236) para restablecer la geometría prevista de rodaje/stack.
Inspección de la base plate: comprobar descentramiento, superficie y espesor en cada revisión; sustituir junto con el nuevo anillo si es necesario. Base plate de referencia para RCC 3/115: ref. 003002003241.
Comprobación funcional: verificar recorrido/holgura de desembrague; un ajuste incorrecto causa deslizamiento y calor.
