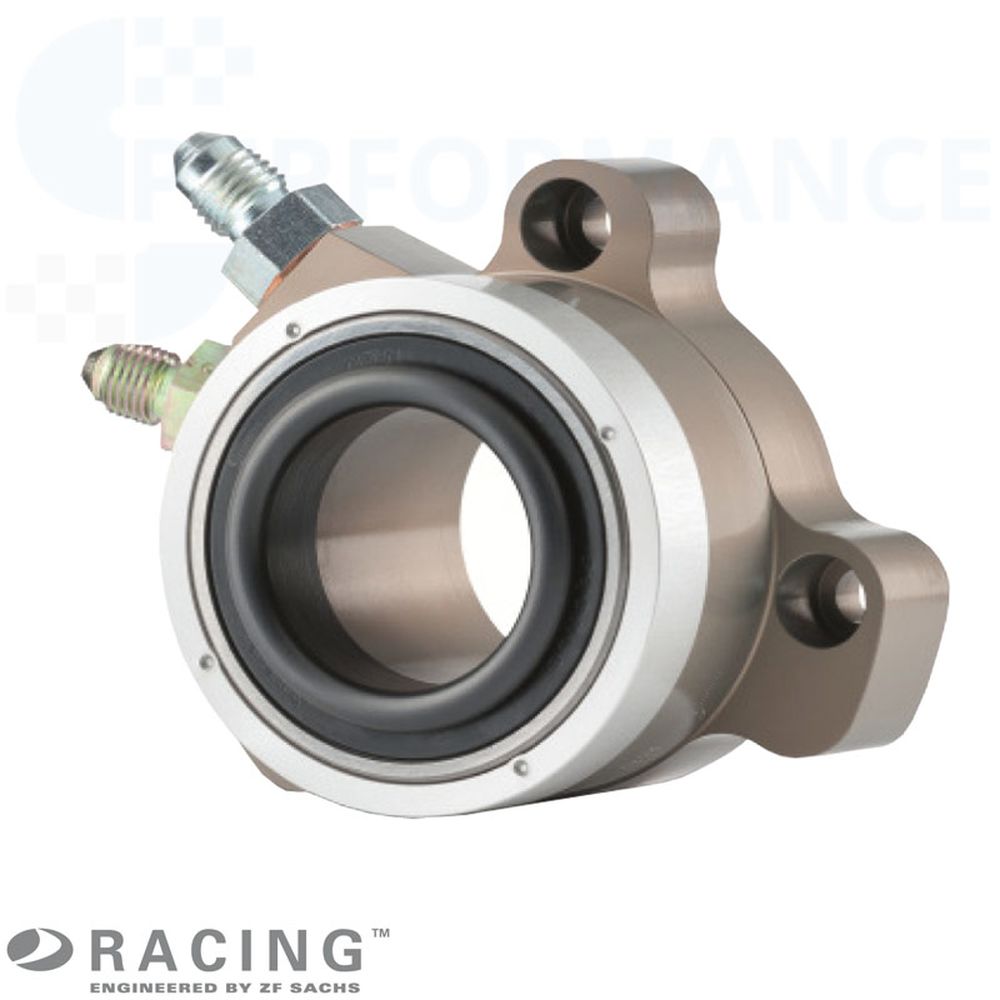

Race Koppeling Druklager (CSC) - SACHS RCS

Artikelnummer: 883182.000062

Ø Koppelingsdruklager
CSC-Order Number

428,40 EUR

incl. 19% Omzetbelasting, Plus Verzending

Winkelprijs van de producent: 464,10 EUR
(U bespaart 7.69 %, dus 35,70 EUR)

Kies belastinggebied / land van levering

Direct beschikbaar

Levertijd: 1 - 2 Werkdagen

NON-EU CUSTOMERS

With your order 19% VAT will be deducted.



SACHS RCS Racing Clutch Systems

SACHS RCS concentrische cilinder voor de motorsport (CSC)

SACHS biedt voor de RCS-motorsportkoppelingen een speciaal daarvoor ontwikkelde concentrische cilinder (CSC = Concentric Slave Cylinder) voor de aangeduwde koppelingsbediening.

Voordelen

Om een ??zo hoog mogelijke sterkte te bereiken en om lekkage te voorkomen, is de behuizing van de concentrische cilinder uit één stuk vervaardigd.

Het lager van de nemercilinder is ontworpen voor de hoge toerentallen van racemotoren. De operationele diameter van de nemercilinder is speciaal afgestemd op de diameter van de RCS SACHS koppelingen en is in drie verschillende diameters verkrijgbaar: Ø38 mm / Ø44 mm / Ø49 mm.

Bij het ontwerp van de CSC is vooral erop gelet de optimale wrijving binnen het systeem te genereren. Deze doelstelling werd bereikt door middel van speciale coatings, alsmede door een afdichtingssysteem met optimale wrijving.

Koppelingen voor de racesport hebben meestal hogere aangrijpkrachten. Daarom neemt de pedaalkracht voor de bestuurder duidelijk toe. De speciaal voor deze koppelingen ontworpen centrale cilinder bezit een groter hydraulisch volume, waardoor de pedaalkrachten voor de bestuurder worden verlaagd.

ZF SACHS RCS-nemercilinders zijn met verschillende aansluitgeomtrieën en in twee werkgebieden (hub) verkrijgbaar.



Overzicht varianten RCS-nemercilinder

  • A: deelcirkel montagegaten
  • B/C/D: hoek montagegaten
  • E: cilinderdiameter
  • F: diameter montagegaten
  • K: centreringsdiameter
  • X: CSC in ingetrokken toestand
  • Y: CSC in uitgestrekte toestand


De technologie in detail.

Geometrie

ItemnummerA
(mm)
B
(° )
C
(° )
D
(° )
E
(mm)
F
(mm)
K
(mm)
X
(mm)
Y
(mm)
Hub
Stroke
88 3182 000 0337433,51097386,658,9946,561,515 mm
88 3182 000 0347670580387262,6546,561,515 mm
88 3182 000 0357433,51097446,658,9946,561,515 mm
88 3182 000 0367670580447,262,6546,561,515 mm
88 3182 000 0377433,51097496,658,99476215 mm
88 3182 000 0387670580497,262,65476215 mm
88 3182 000 0727433,51097386,658,99506215 mm
88 3182 000 0477433,51097386,658,9943,355,312 mm
88 3182 000 0487670580387,262,6543,355,312 mm
88 3182 000 0497433,51097446,658,9943,355,312 mm
88 3182 000 0507670580447,262,6543,355,812 mm
88 3182 000 0517433,51097496,658,9943,855,812 mm
88 3182 000 0527670580497,262,6543,855,812 mm
88 3182 000 0627670580497,262,543,855,812 mm
Contour voor
  • 883182 000033
  • 883182 000035
  • 883182 000037
  • 883182 000047
  • 883182 000049
  • 883182 000051
  • 883182 000072
Contour voor
  • 883182 000034
  • 883182 000036
  • 883182 000038
  • 883182 000048
  • 883182 000050
  • 883182 000052
  • 883182 000062
